AC175V AC265V DOB Single Layer PCB Design Silkscreen HASL Lead Free
1 buah
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: UL,CE,ROHS
Nomor model: pcb01 satu sisi
Cahaya Tinggi:

DOB Single Layer PCB Design

,

AC265V Single Layer PCB Design

,

AC175V Single Sided Board

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 120000 sq.m/per bulan
Spesifikasi
Bahan dasar: Aluminium
Ketebalan papan: 1.0/1.2/1.6mm
Finishing permukaan: HASL Memimpin Gratis
Sertifikat: ISO9001: 2008, ROHS, UL
Ukuran papan: Dapat disesuaikan
Layar silks: Putih, Kuning, Hitam
Deskripsi Produk

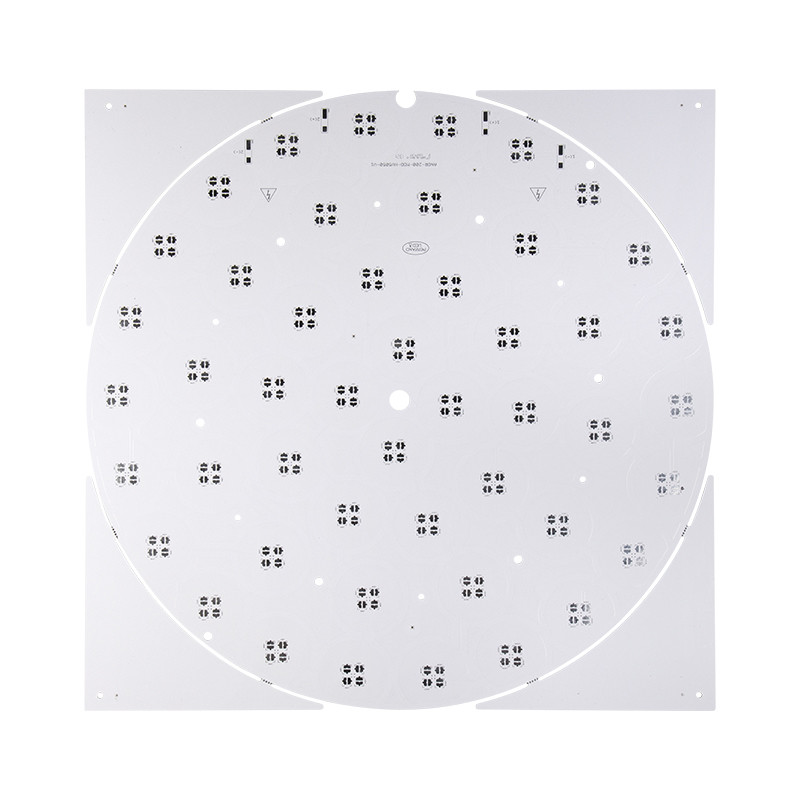

 AC175V AC265V DOB Single Layer PCB Design Silkscreen HASL Lead Free



Desain PCB AC175V-265V dipimpin papan sirkuit PCB aluminium satu sisi DOB



Jenis papan tawas

papan tunggal,

Ketebalan Papan Selesai

0.4mm ----- 3.0mm

Ketebalan Tembaga

1 OZ--6 OZ

Lebar Min.Trace & Spasi Garis

0.15mm

Ukuran terbesar

120cm * 60cm

Jenis untuk perawatan permukaan

OSP.HASL, Immersion Gold, Immersion Tin (bebas timah)

OSP

0,20-0,40um

Ketebalan Ni

2.50-3.50um

Ketebalan Au

0,05-0,10um

Ketebalan timah

5-20um

Ketebalan perak imersi

0,15-0,40um

Konduktivitas termal

1.0W -----3.0W

Ketebalan Dielektrik

50um-150um

Ketahanan termal

0,05C/W -1,7C/W

Dimensi lubang minimum yang diselesaikan

± 0.10mm

Toleransi untuk Diameter Lubang

±0,075mm

Diameter Lubang Pengeboran Minimum

0.8mm

Masker di antara pin

0.15mm-0.35mm

Jarak minimum antara Pad dan Pad

0.18mm-0.35mm

Garis toleransi

± 0.10mm

Ketebalan minimum untuk V-cut

0.25mm



Apakah Anda tahu papan PCB aluminium?

Konstruksi PCB aluminium Hibrida
Faktanya, tidak banyak orang MCPCB yang mengetahui konstruksi PCB aluminium hybrid.
Bahkan sebagian dari mereka mengetahui jenis PCB ini.
Dalam konstruksi PCB aluminium 'Hibrida', "Sub-rakitan" dari bahan non-termal diproses secara independen dan kemudian diikat ke dasar aluminium dengan bahan termal.

PCB aluminium Hibrida yang khas memperkenalkan
Karena PCB aluminium hybrid tidak digunakan secara luas, hanya digunakan oleh beberapa perusahaan teknologi tinggi.
Jadi ada perlu memperkenalkan PCB aluminium Hybrid yang khas.
Konstruksi yang paling umum adalah Sub-rakitan 2-Lapisan atau 4-Lapisan yang terbuat dari FR-4 konvensional.

Manfaat PCB aluminium Hibrida
Ketika dirancang dengan jumlah termal yang memadai, konstruksi ini lebih murah daripada konstruksi yang terdiri dari semua bahan konduktif termal, tetapi tetap memberikan kinerja termal yang unggul dibandingkan produk FR-4 standar.
AC175V AC265V DOB Single Layer PCB Design Silkscreen HASL Lead Free 0



Kami menawarkan layanan satu atap untuk Fabrikasi PCB, tata letak / desain, salinan (Gerber, BOM), sumber komponen, perakitan (SMT), pengujian lanjutan, pengepakan standar tinggi, pengiriman tepat waktu dan layanan purna jual.

AC175V AC265V DOB Single Layer PCB Design Silkscreen HASL Lead Free 1







FAQ:

Q1. Spesifikasi apa yang Anda butuhkan untuk kutipan PCB?
A: Kami membutuhkan file Gerber PCB Anda, ketebalan papan, ketebalan tembaga, finishing permukaan dan kuantitas untuk mengutip Anda.



Q2. SEBUAHkembali Anda perusahaan perdagangan atau produsen?
A: Kami adalah produsen PCB dengan 12 tahun pengalaman di bidang ini.



Q3:Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari. di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
