2 Lapisan HASL Memimpin Gratis Aluminium LED PCB Circuit Board Layanan OEM ODM
Produsen Pcb Aluminium Led Light Pcb Board 94V0 ROHS led pcb board

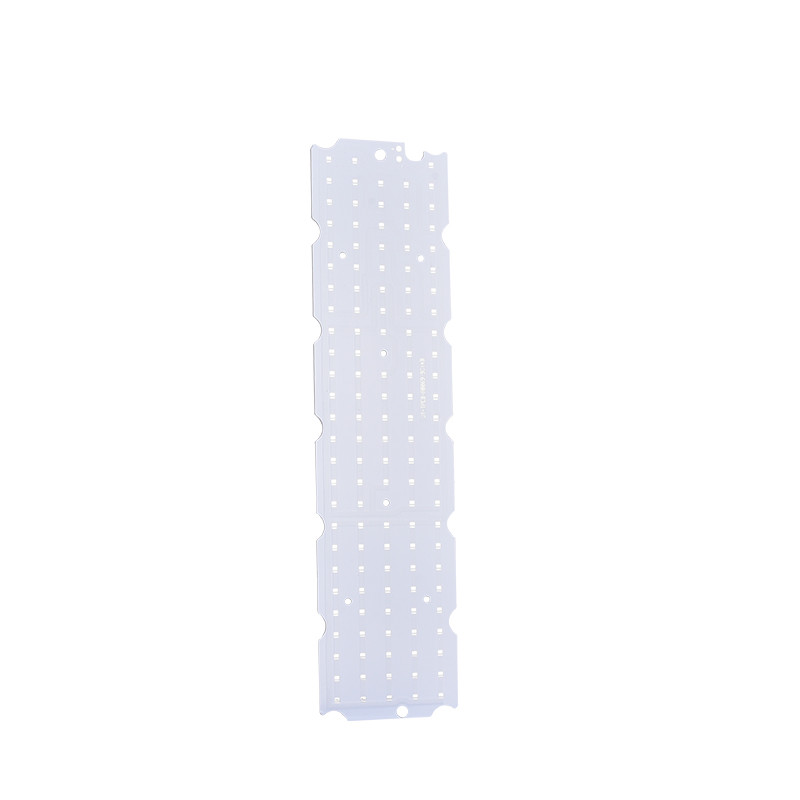

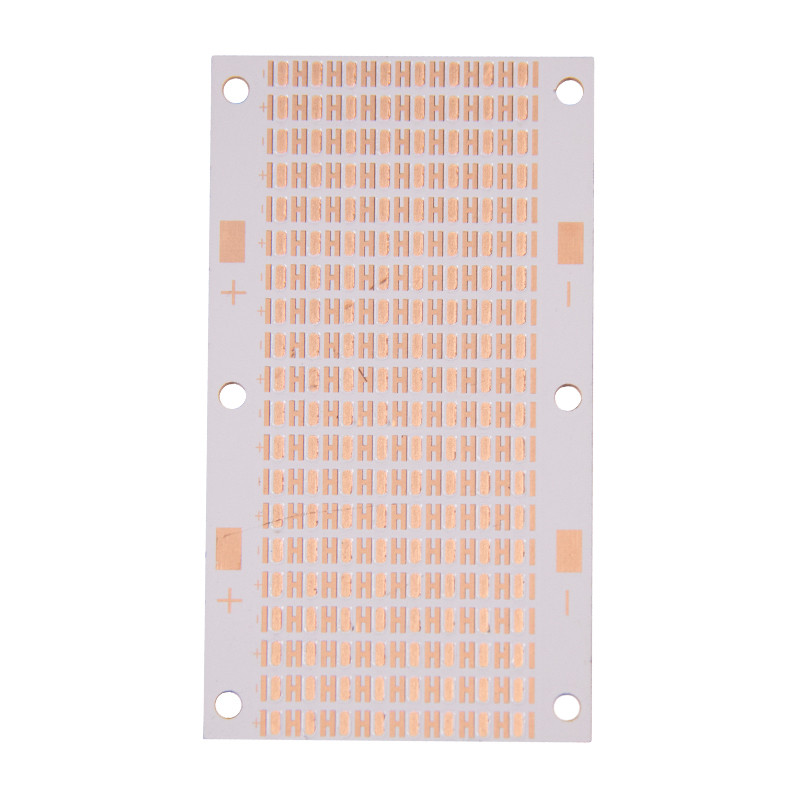

Substrat aluminium adalah pelat berlapis tembaga berbasis logam dengan fungsi pembuangan panas yang baik.Umumnya, papan satu sisi terdiri dari struktur tiga lapis, yang merupakan lapisan sirkuit (foil tembaga), lapisan isolasi, dan lapisan dasar logam.Papan aluminium PCB umum dalam produk lampu LED.Ada dua sisi, sisi putih disolder dengan pin LED, dan sisi lainnya menunjukkan warna asli aluminium.Umumnya, itu akan bersentuhan dengan bagian konduktif termal setelah menerapkan pasta konduktif termal.Saat ini, ada substrat keramik, dan sebagainya.
PCB aluminium | |
Ukuran Panel Maksimum | 1470mm * 600mm |
Ketebalan tembaga | 0.5oz, 1oz, 2oz, 3oz |
Ketebalan Dielektrik (untuk Substrat) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Ketebalan Inti Substrat | 0.4mm,0.6mm,0.8mm,1.0mm,1.2mm,1.5mm,2.0mm,3.0mm,3.2mm |
Ketebalan Papan Selesai | 0.4mm Sampai 4.0mm |
Toleransi Ketebalan | +/- 10% |
Mesin Aluminium | Pengeboran, Penyadapan, Penggilingan, Perutean, Die-Punching, tab pemutus tersedia |
min.Selesaikan ukuran lubang | 0.25mm |
Maks.tegangan kerja | 2.5k VDC (Dielektrik 0,075mm) 3.75k VDC (0,15mm Dielektrik) |
min.Lacak Lebar | 0.2mm (8mil) |
min.Lacak celah | 0.2mm (8mil) |
min.SMD pad pitch | 0.2mm (8mil) |
Penyelesaian Permukaan | HASL, HASLLeadfree, Immersion gold, OSP |
Warna topeng solder | Putih, lampu LED khusus Putih, Hitam, MATT Hitam, lainnya Tersedia |
Warna legenda | Hitam, Putih, Lainnya Tersedia |
tes elektronik | YA |
Rosh | YA |
Standar referensi | IPC-A-600G Kelas 2 |
lubang khusus | Menghadap tempat, Lubang cangkir |
Masukan Data | Gerber, AutoCad, Cam350, |
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional yang disertifikasi oleh sistem manajemen mutu internasional ISO9001: 2015.Didirikan pada tahun 2012 dan telah berkomitmen pada inovasi dan pengembangan teknologi elektronik yang berkelanjutan.Ini digunakan dalam pembuatan dan penjualan berbagai PCB logam, LED, dan produk terkait.Produk ini banyak digunakan dalam pencahayaan, elektronik, mesin, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 8 tahun, kami telah menciptakan jaringan distribusi dan saluran penjualan yang kuat di seluruh dunia, dan produk kami laku di Asia-Pasifik, Eropa, Amerika, dan Timur Tengah.
Kami menyediakan layanan kustomisasi PCB/PCBA satu atap.Untuk memenuhi semua persyaratan PCB / PCBA pelanggan adalah tujuan layanan sirkuit Intech!
FAQ:
Q1.Spesifikasi apa yang Anda butuhkan untuk kutipan PCB?
A: Kami membutuhkan file Gerber PCB Anda, ketebalan papan, ketebalan tembaga, finishing permukaan dan kuantitas untuk mengutip Anda.
Q2.Apakah Anda perusahaan perdagangan atau produsen?
A: Kami adalah produsen PCB dengan 12 tahun pengalaman di bidang ini.
Q3: Berapa jumlah pesanan minimum Anda?
A: MOQ adalah 1 PCS.
