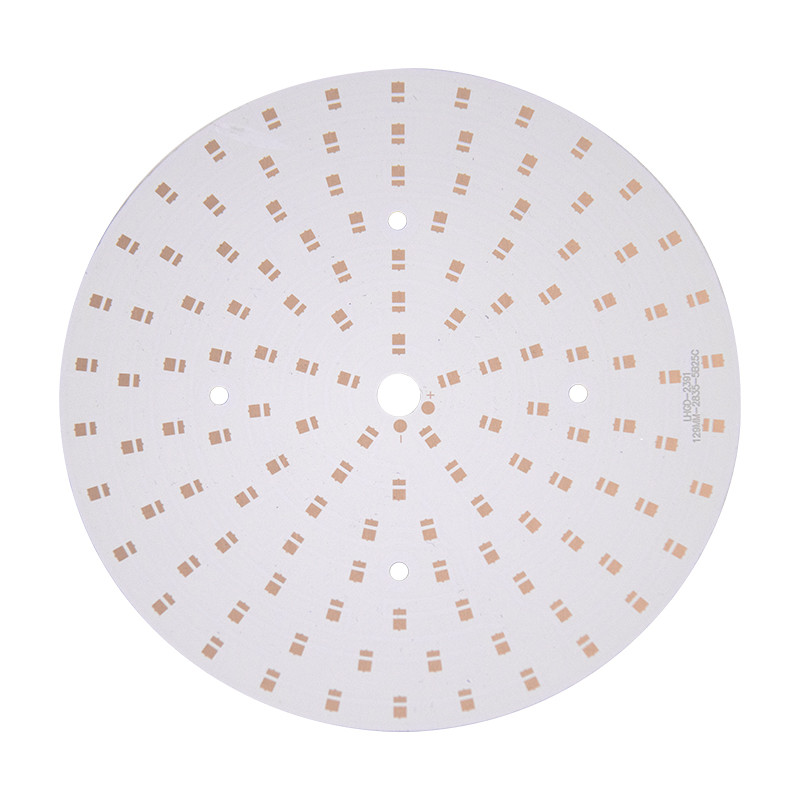

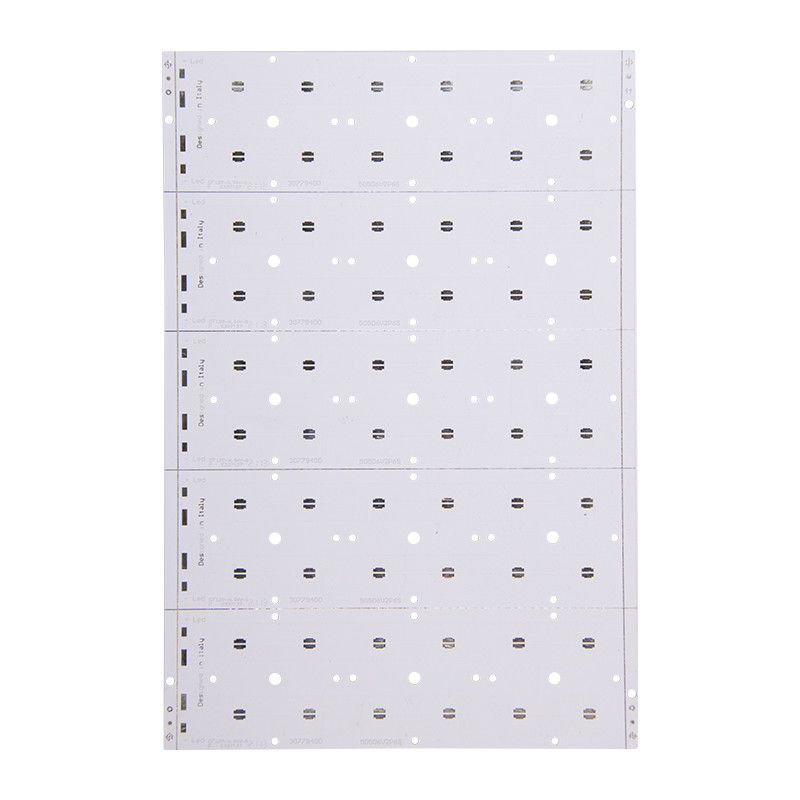

Papan Sirkuit Aluminium HASL Daya Tinggi Untuk Industri Pencahayaan LED
High Power Aluminium PCB Printed Circuit Board Pencahayaan LED HASL
|
Spesifikasi
|
|
1. Perawatan Permukaan ---- HASL, Flash gold Immersion Gold / Nikel, OSP
|
|
2. Jumlah Lapisan ----- Satu Sisi, Dua sisi dan multilayer, Lapisan khusus
|
|
3. Maks.Ukuran PCB ----- 600mm × 500mm
|
|
4. Ketebalan PCB ----- 0.5-5.0mm
|
|
5. Tebal Foil Tembaga ----- H 1 2 3 4 6 10 (oz)
|
|
6. Ketebalan Lapisan Isolasi ----- 50 75 100 125 150 (um)
|
|
7. Jenis Dasar Logam ----- Al (1100,5052,6061), Cu, Fe, Stainless Steel dll.
|
|
8. Substrat Logam ----- 0.5 0.8 1.0 1.2 1.5 2.0 3.0 3.2 (mm)
|
|
9. Membentuk ----- Die Punching Stamping Route V-Cut
|
|
10. Warna Topeng Solder ----- Hijau, Putih, Hitam, Merah, Kuning
|
|
11. Tinggi Huruf Minimum ----- 0,8 (mm)
|
|
12. Lebar Garis Minimum Surat ----- 0,15 (mm)
|
|
13. Lebar Garis Minimum ----- 0,15 (mm)
|
|
14. Jarak Garis Minimum ----- 0,15 (mm)
|
|
15. Diameter Lubang Minimum ----- 0,5 (mm)
|
|
16. Lubang khusus ----- Tempat menghadap,, lubang cangkir
|
|
17. Format File ----- Gerber,protel
|
Peralatan yang Cocok dari Aluminium PCB
Produk lampu LED
Saat ini PCB aluminium sudah banyak digunakan untuk penerangan PCB, khususnya PCB LED.Selain alat penerangan, ada skenario utama lainnya yang cocok untuk Aluminium PCB.
1. Peralatan audio: Input, penguat keluaran, penguat seimbang, penguat audio, pra-penguat, penguat daya, dll.
2. Peralatan catu daya:Saklar regulator `DC / AC converter` regulator SW, dll.
3. Peralatan elektronik komunikasi: Rangkaian transmisi 'filter listrik' penguat frekuensi tinggi.
4. Peralatan otomatisasi kantor: Pengemudi motor, dll.
5. Mobil: Regulator elektronik, penyala, pengontrol daya, dll.
6. Komputer: Papan CPU, driver floppy disk, perangkat catu daya, dll.
7. Modul daya: Konverter, relai solid-state, jembatan penyearah, dll.
FAQ:
Q1: Apakah Anda memiliki persyaratan jumlah pesanan minimum?
A: ya, sampel yang Anda butuhkan minimal 2 buah.
Q2: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
Q3: Layanan apa yang Anda miliki?
A: Kami dapat menawarkan layanan satu atap dari manufaktur PCB hingga perakitan PCB, pengujian, perumahan dan layanan nilai tambah lainnya.
