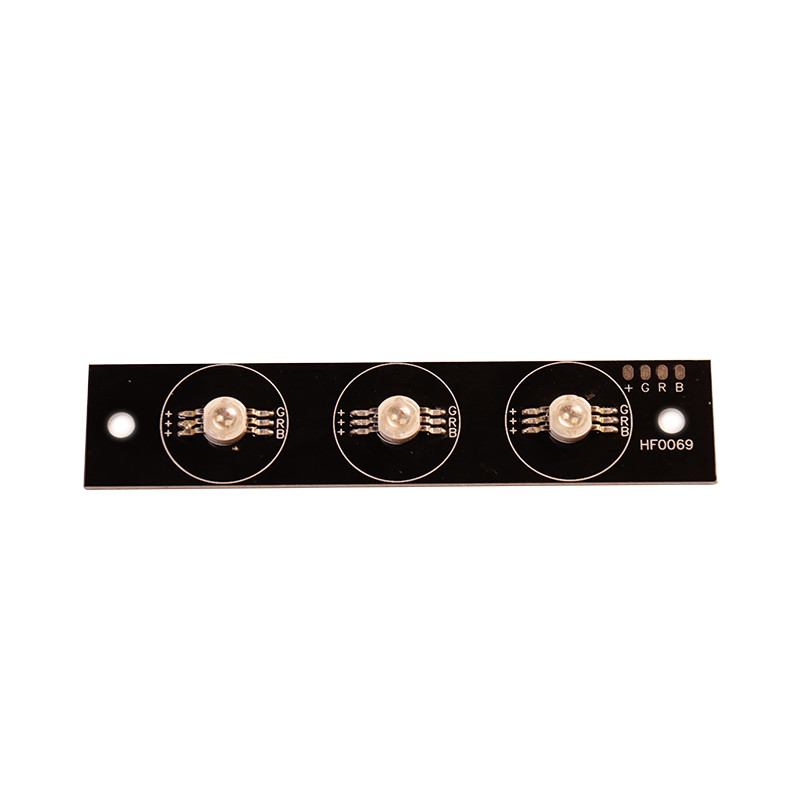

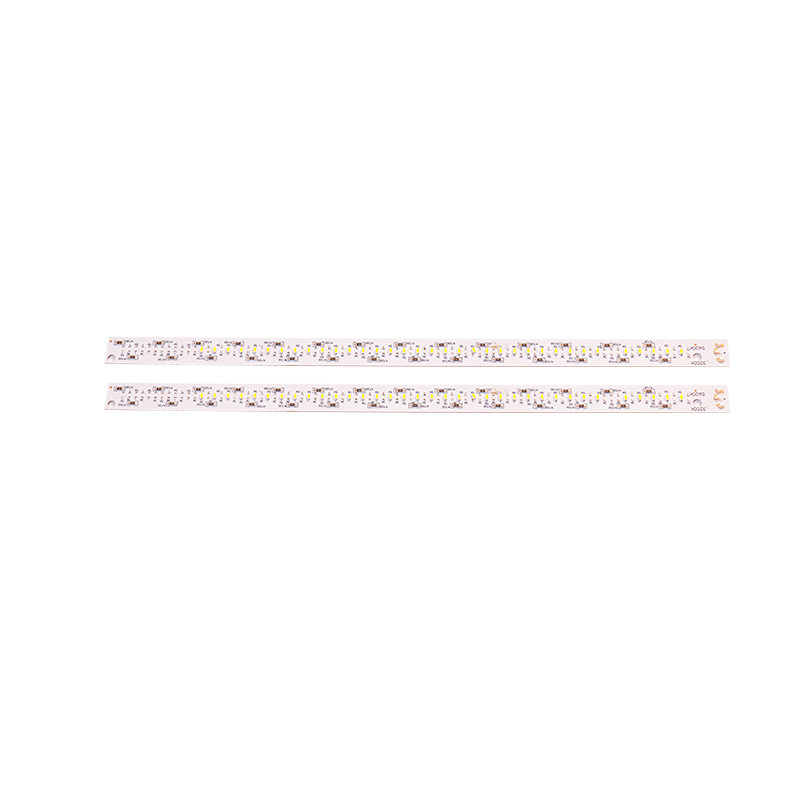

Power 1W 3W Aluminium LED PCB Untuk Seri Komponen SMD Diode Bead
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: lampu led pcb 01
Cahaya Tinggi:

3W Aluminium LED PCB

,

1W Aluminium LED PCB

,

3W LED Printed Circuit Boards

Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Nama Produk: Papan aluminium PCB
Bahan: Aluminium
Ketebalan tembaga: 1/2OZ 1OZ 2OZ 3OZ,1/3oz ~6oz
Min. Min. line spacing penspasian garis: 0.1mm4mil
Tipe: Disesuaikan
Aplikasi: dipimpin desain papan PCB ringan
Deskripsi Produk

Power 1W 3W Aluminium LED PCB Untuk Seri Komponen SMD Diode Bead



1w 3w power LED papan sirkuit cetak PCB untuk seri komponen manik dioda SMD


Deskripsi Produk Rinci



Bahan:

Dasar Aluminium

Ketebalan:

1.5mm

Ketebalan Cu:

1 ons

Konduktivitas termal:

Kustomisasi

Warna Solder:

Hitam Putih Hijau Sesuai Kustomisasi

Legenda:

Kustomisasi

Permukaan Selesai:

LF-HASL OSP



Jenis PCB

jenis bahan

Merek Bahan

PCB satu sisi
PCB sisi ganda
PCB berlapis-lapis
PCB satu sisi

CEM-1
FR-4
Aluminium
Tembaga
Keramik

SY
KB
saya
Lian Mao
HongRen
Arlon
RajaWong
VT
Tuan tanah
Seri 5052



Keuntungan dari kami

1

Kami memiliki sendiri, independen dari sistem pengolahan air limbah. Pastikan akan ada ruang pengembangan yang sangat besar dan stabilitas lingkungan produksi di masa depan

2

Operasi yang fleksibel, bisa dalam produksi batch kecil. Juga bisa menghasilkan jumlah besar. Dapat menghemat produksi dengan cepat.

3

Produksi sampel ganda yang mendesak selama 24 jam, Produksi sampel Multilayer yang mendesak selama 48 jam. sepenuhnya sesuai dengan kebutuhan pelanggan

Tentang File

1

Anda memiliki file gerber atau file PCB

2

Anda memiliki sampel PCB.kirimkan kepada kami sampelnya.kami akan membantu untuk menyalinnya secara gratis



Bagaimana cara menghitung harganya?

1

Misalnya, ukuran PCB dua sisi Anda adalah 100 mm * lebar 200 mm, harga PCB dua sisi panjang adalah $60 per meter persegi. Jadi hasil perhitungannya 100MM*200MM*$60/1000000=$1,2

1 inci = 25.4mm



Tentang transportasi.

Semua kutipan tidak termasuk biaya transportasi



1

Anda menemukan perusahaan ekspedisi untuk membantu Anda, Ketika kami menyelesaikan PCB, Kami akan mengirim ke perusahaan pengirim Anda secara langsung. Anda langsung ke biaya transportasi yang dibayarkan ke perusahaan pengirim

2

Kami membantu Anda bertanggung jawab untuk transportasi, pengiriman termasuk dalam harga.Menurut perhitungan berapa banyak uang per kilogram.

3

Untuk menghemat biaya. Yang terbaik adalah Anda memiliki perusahaan forwarder yang sudah dikenal





Didirikan pada tahun 2014, kami “R Square SMD Solution” adalah perusahaan terkemuka yang bergerak di bidang manufaktur berbagai macam Tube Light Driver And Fixture, Tube Light Housing, LED Tubelight, LED PCB, LED Flood Light, dll. Berlokasi di Ahmedabad (Gujarat, India), kami adalah perusahaan Kemitraan dan memproduksi produk yang ditawarkan sesuai dengan norma industri yang ditetapkan.Klien kami yang berharga dapat memanfaatkan produk ini dari kami dengan harga yang wajar.Kami menjual produk ini dengan merek 'QLux'.Di bawah kepemimpinan “Nona.Hiral Dhakan” (Manajer Penjualan), kami telah memperoleh posisi yang luar biasa dan kuat di pasar.



Kemampuan memproses





Tipe Bahan: FR4/Aluminium/Keramik/CEM-1/Tembaga/politef

Ketebalan Cooper: 0,5-12OZ

Ketebalan Papan: 0.2-6.0mm

Ukuran lubang minimum: 0.25mm (ukuran lubang jadi)

Lebar / jarak Garis Min: 0,08mm

Akurasi pengeboran: +/- 0,05

Ukuran kerja maks: 520 * 620mm (21.25x24.5 inci)

Ketebalan lapisan dalam minimum: 0.1mm

Papan ketebalan minimum untuk permukaan HAL selesai: 0.4mm

Sertifikat: Rohs, ISO9001, UL (dalam sertifikasi)

Ketebalan minimum 4 lapisan: 0.4mm

Ketebalan minimum 6 lapisan: 0.6mm

Jumlah lapisan Min/Maks: 1/20

Kemerataan laminasi: +/-0,05mm

Pitch SMD Min: 0,125mm

Min Dam Antara Nada Halus: >0.1mm

Pendaftaran Lapisan ke Lapisan: <0.1mm

Kontrol impedansi: +/-5%

Impedansi diferensial: +/-10%

Toleransi busur / putaran papan: <0,7%

Rasio spektrum pelapisan: <8: 1

Plating COV: <10%

Permukaan Selesai: LF-HASL, Perendaman Emas/Timah/Perak./Pelapisan Emas/OSP,

Lampu latar PTH: level 9-9,5

Masker Solder: Hijau, Merah, Biru, Putih, Hitam, Kuning.

Ekstensibilitas pelapisan:> 15%



Power 1W 3W Aluminium LED PCB Untuk Seri Komponen SMD Diode Bead 0

Mengapa Memilih Kami

1) Shenzhen Yizhuo Electronics Co, Ltd telah didirikan pada tahun 2012, pabrik kami area lebih dari 5,000 meter persegi, 120 pekerja

2) Kami memiliki sistem kontrol kualitas yang baik, termasuk ISO 9001:2008;

3) Pabrik kami memiliki sertifikasi CE, ROHS, UL

4) Semua komponen yang kami gunakan adalah New & Original;

5) Layanan satu atap dapat diberikan dari desain PCB, 1-32 lapisan pembuatan PCB, sumber komponen, Perakitan PCB, hingga Perakitan Produk Sepenuhnya.

Power 1W 3W Aluminium LED PCB Untuk Seri Komponen SMD Diode Bead 1



Power 1W 3W Aluminium LED PCB Untuk Seri Komponen SMD Diode Bead 2



FAQ:

Q1: Apakah Anda memiliki persyaratan jumlah pesanan minimum?

A: tidak, sampel anda hanya membutuhkan minimal 2 buah.



Q2.Apa yang dibutuhkan untuk kutipan PCB PCBA?

A: PCB: Kuantitas, file Gerber dan persyaratan Teknis (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)



Q3: Bagaimana dengan biaya Pengiriman?

A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
