OEM ODM Aluminium LED PCB Board LF HASL OSP Permukaan Selesai
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Lampu LED PCB
Cahaya Tinggi:

ODM Aluminium LED PCB Board

,

OSP Aluminium Based PCB

,

OSP Aluminium LED PCB Board

Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Nama Produk: Papan PCB
Bahan: Aluminium
Ketebalan tembaga: 1 / 3oz ~ 6oz
Min. Min. line spacing penspasian garis: 0.1mm4mil
Permukaan jadi: LF HASL OSP
Aplikasi: Desain khusus Led Light Pcb Board
Deskripsi Produk

OEM ODM Aluminium LED PCB Board LF HASL OSP Permukaan Selesai



Papan aluminium PCB Papan PCB Aluminium MCPCB Dasar aluminium PCB papan sirkuit cetak LED PCB LED



Deskripsi Produk Rinci

Bahan:

Dasar Aluminium

Ketebalan:

1.5mm

Ketebalan Cu:

1 ons

Konduktivitas termal:

Kustomisasi

Warna Solder:

Hitam Putih Hijau Sesuai Kustomisasi

Legenda:

Kustomisasi

Permukaan Selesai:

LF-HASL OSP



Jenis PCB

jenis bahan

Merek Bahan

PCB satu sisi
PCB sisi ganda
PCB berlapis-lapis
PCB satu sisi

CEM-1
FR-4
Aluminium
Tembaga
Keramik

SY
KB
saya
Lian Mao
HongRen
Arlon
RajaWong
VT
Tuan tanah
Seri 5052



Keuntungan dari kami

1

Kami memiliki sendiri, independen dari sistem pengolahan air limbah. Pastikan akan ada ruang pengembangan yang sangat besar dan stabilitas lingkungan produksi di masa depan

2

Operasi yang fleksibel, bisa dalam produksi batch kecil. Juga bisa menghasilkan jumlah besar. Dapat menghemat produksi dengan cepat.

3

Produksi sampel ganda yang mendesak selama 24 jam, Produksi sampel Multilayer yang mendesak selama 48 jam. sepenuhnya sesuai dengan kebutuhan pelanggan

Tentang File

1

Anda memiliki file gerber atau file PCB

2

Anda memiliki sampel PCB.kirimkan kepada kami sampelnya.kami akan membantu untuk menyalinnya secara gratis



Bagaimana cara menghitung harganya?

1

Misalnya, ukuran PCB dua sisi Anda adalah 100 mm * lebar 200 mm, harga PCB dua sisi panjang adalah $60 per meter persegi. Jadi hasil perhitungannya 100MM*200MM*$60/1000000=$1,2

1 inci = 25.4mm



Tentang transportasi.

Semua kutipan tidak termasuk biaya transportasi



1

Anda menemukan perusahaan ekspedisi untuk membantu Anda, Ketika kami menyelesaikan PCB, Kami akan mengirim ke perusahaan pengirim Anda secara langsung. Anda langsung ke biaya transportasi yang dibayarkan ke perusahaan pengirim

2

Kami membantu Anda bertanggung jawab untuk transportasi, pengiriman termasuk dalam harga.Menurut perhitungan berapa banyak uang per kilogram.

3

Untuk menghemat biaya. Yang terbaik adalah Anda memiliki perusahaan forwarder yang sudah dikenal



Kemampuan memproses





Tipe Bahan: FR4/Aluminium/Keramik/CEM-1/Tembaga/politef

Ketebalan Cooper: 0,5-12OZ

Ketebalan Papan: 0.2-6.0mm

Ukuran lubang minimum: 0.25mm (ukuran lubang jadi)

Lebar / jarak Garis Min: 0,08mm

Akurasi pengeboran: +/- 0,05

Ukuran kerja maks: 520 * 620mm (21.25x24.5 inci)

Ketebalan lapisan dalam minimum: 0.1mm

Papan ketebalan minimum untuk permukaan HAL selesai: 0.4mm

Sertifikat: Rohs, ISO9001, UL (dalam sertifikasi)

Ketebalan minimum 4 lapisan: 0.4mm

Ketebalan minimum 6 lapisan: 0.6mm

Jumlah lapisan Min/Maks: 1/20

Kemerataan laminasi: +/-0,05mm

Pitch SMD Min: 0,125mm

Min Dam Antara Nada Halus: >0.1mm

Pendaftaran Lapisan ke Lapisan: <0.1mm

Kontrol impedansi: +/-5%

Impedansi diferensial: +/-10%

Toleransi busur / putaran papan: <0,7%

Rasio spektrum pelapisan: <8: 1

Plating COV: <10%

Permukaan Selesai: LF-HASL, Perendaman Emas/Timah/Perak./Pelapisan Emas/OSP,

Lampu latar PTH: level 9-9,5

Masker Solder: Hijau, Merah, Biru, Putih, Hitam, Kuning.

Ekstensibilitas pelapisan:> 15%

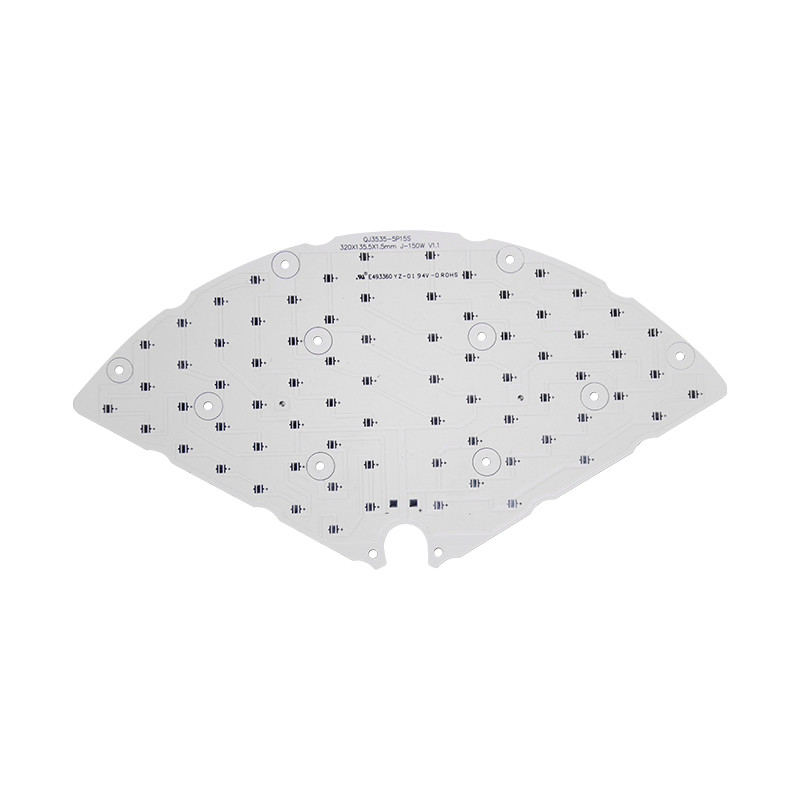

OEM ODM Aluminium LED PCB Board LF HASL OSP Permukaan Selesai 0

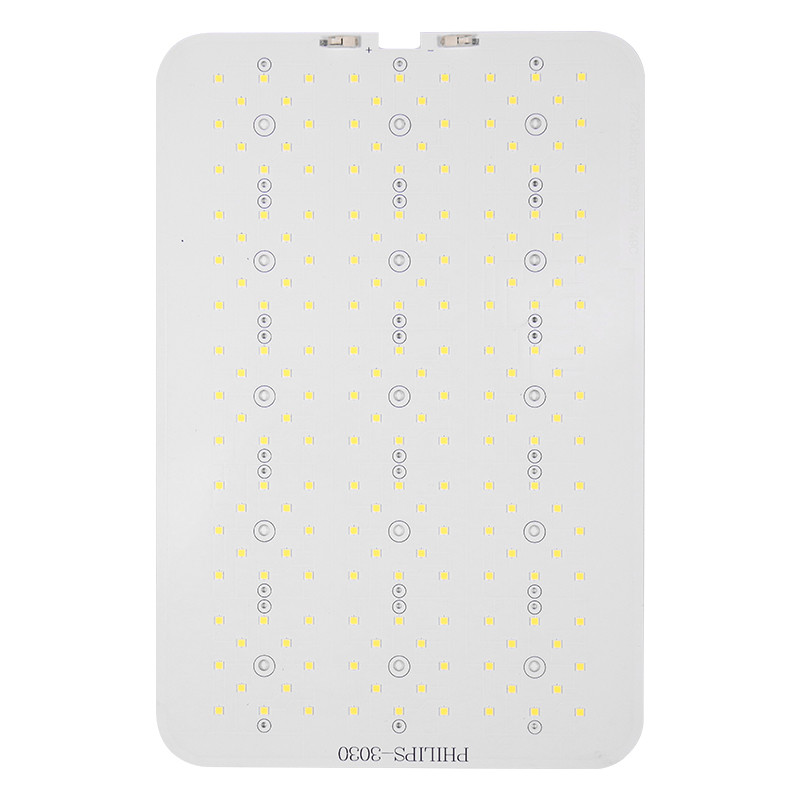

OEM ODM Aluminium LED PCB Board LF HASL OSP Permukaan Selesai 1

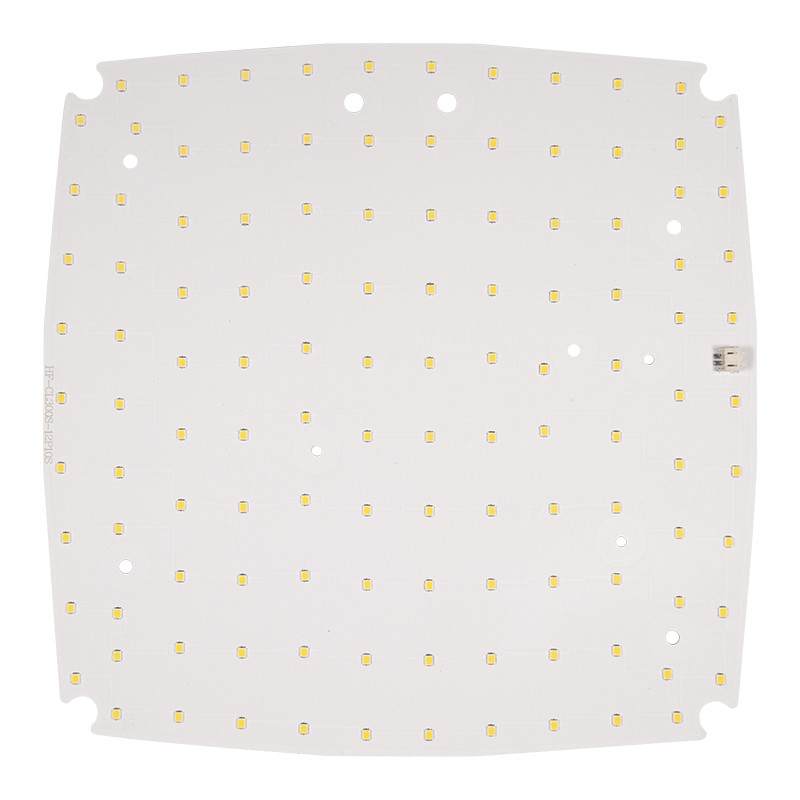

OEM ODM Aluminium LED PCB Board LF HASL OSP Permukaan Selesai 2



T: Nomor Pelacakan Internasional sepertinya tidak berfungsi?

J: Terkadang dibutuhkan beberapa hari untuk item melewati sistem Royal Mail dan mencapai titik pemindaian pertama.Dalam hal ini, harap bersabar dan tunggu beberapa hari dan mereka akan muncul.Jika tidak, jangan ragu untuk menghubungi kami melalui eBay.Kami tidak mengontrol ini karena dikendalikan oleh layanan pos jadi harap bersabar.



Q: Item tidak lagi diperlukan.Bisakah saya mendapatkan pengembalian dana?

A: Jika suatu barang tidak sesuai dengan kebutuhan Anda, tentu saja kami akan memberikan pengembalian dana penuh kepada Anda setelah menerima barang yang tidak rusak.Sebelum pengembalian apa pun, silakan hubungi kami melalui eBay, dan kami akan memberi Anda informasi yang Anda perlukan untuk mengembalikan barang tersebut.Semua pengembalian diproses dalam waktu 5 hari kerja setelah diterima.



Q: Saya telah menerima barang yang salah?

A: Kami mohon maaf sebelumnya jika ini terjadi kami hanya manusia biasa dan terkadang kesalahan memang terjadi.Sebelum pengembalian, harap hubungi kami melalui eBay, sehingga kami dapat membantu Anda dengan cepat dan efisien.Kami bertujuan untuk menangani semua email pada perputaran 24 jam Senin hingga Minggu



Q: Ada yang salah dengan barangnya?

A: Untungnya ini sangat jarang.Kami telah menemukan bahwa dalam banyak kasus kesalahan yang terlihat adalah masalah kabel atau komponen pihak ketiga yang dapat diselesaikan melalui email.Jika Anda memiliki masalah, silakan hubungi kami melalui eBay dan kami akan dengan senang hati membantu mengatasi masalah teknis yang mungkin Anda miliki.Tolong jangan tinggalkan umpan balik negatif karena biasanya masalah mudah diperbaiki.
