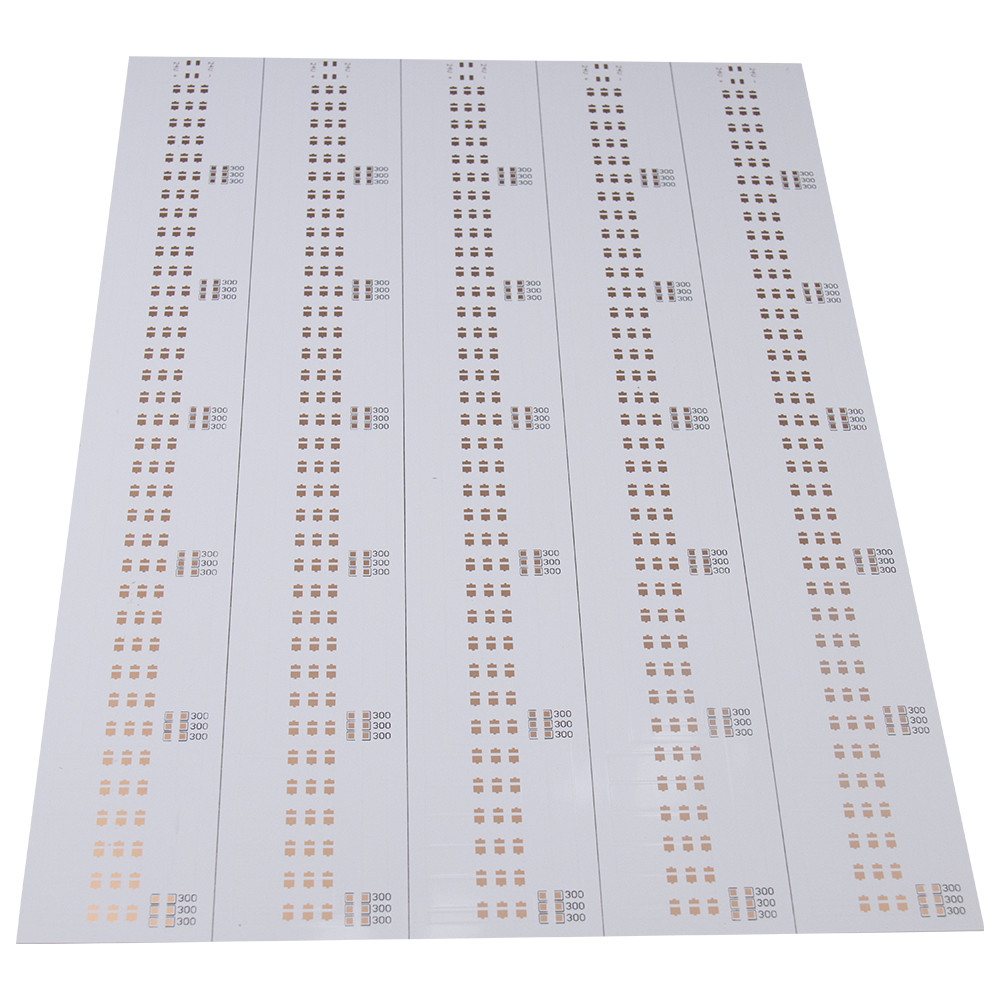

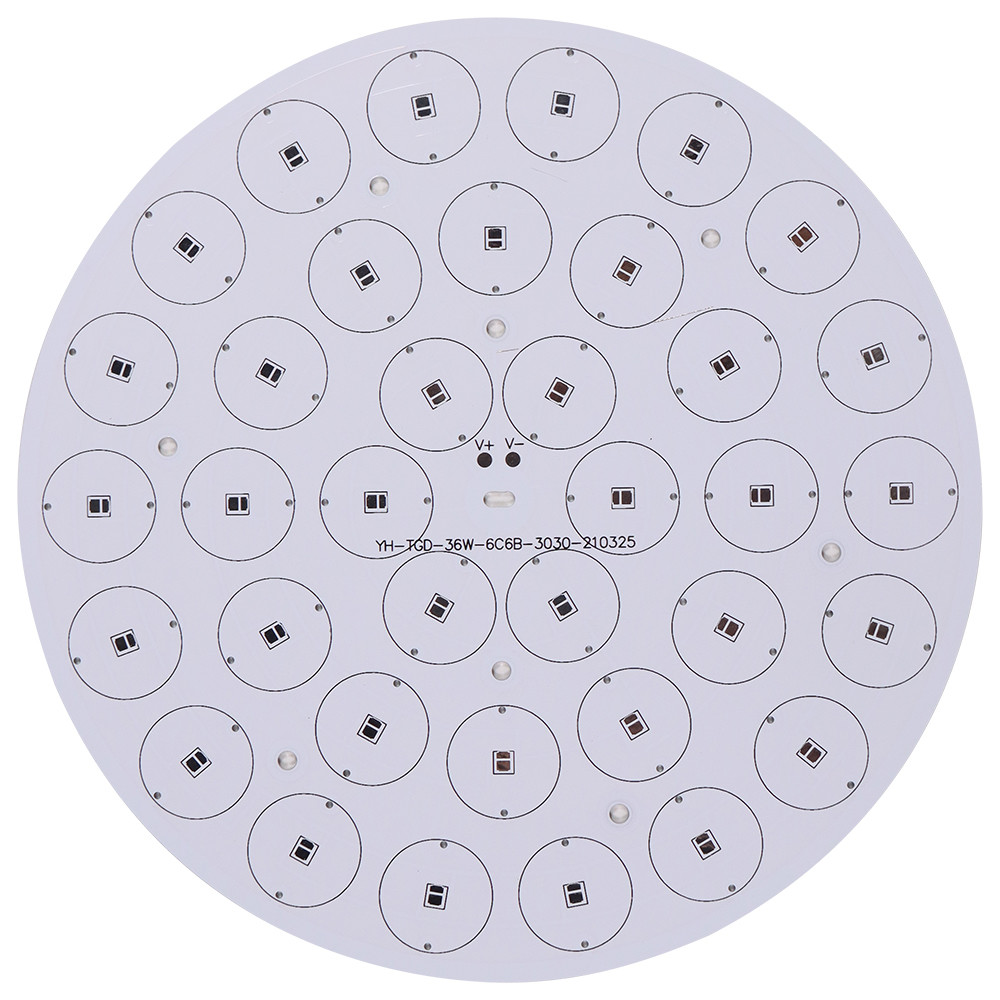

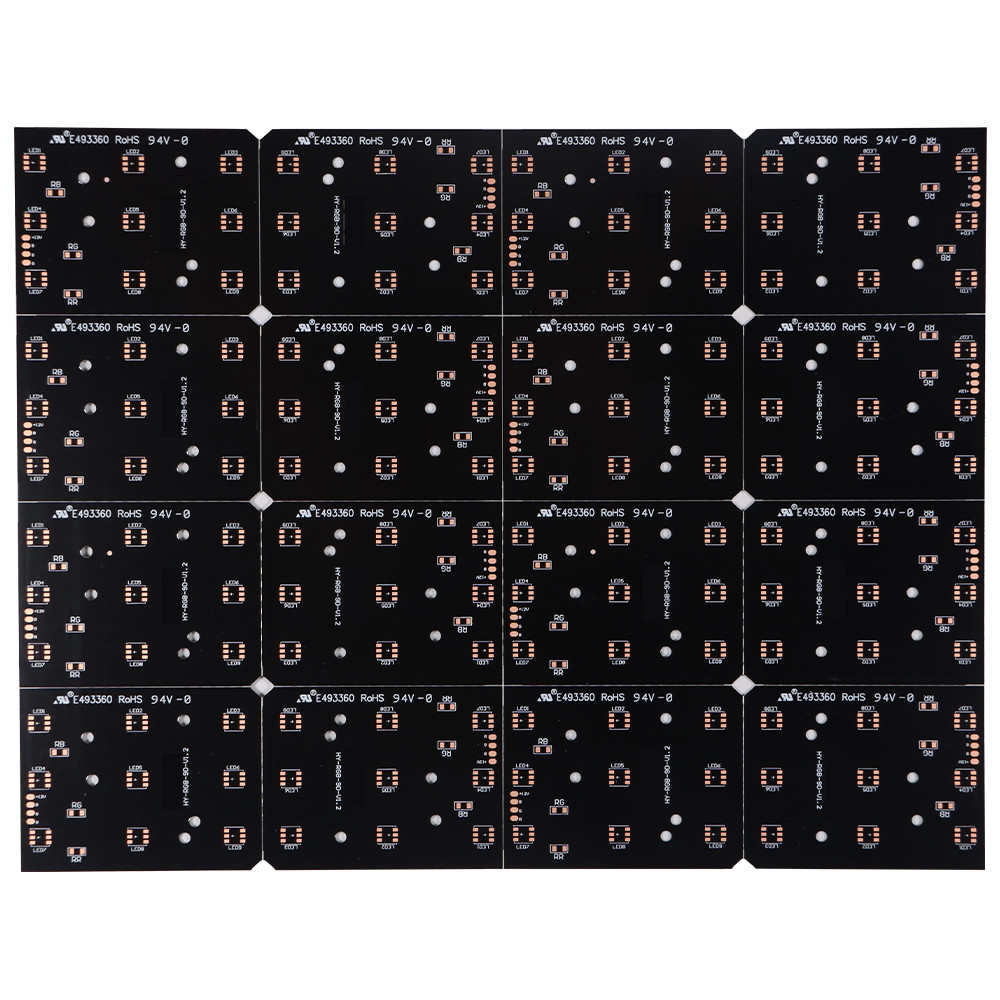

SMD 12W LED Papan Sirkuit Cetak Ketebalan Tembaga 1OZ 2OZ 30Z
Aluminium LED PCB board SMD LED Bulb PCB Circuit Board Modul 12W LED PCB
Tempat asal |
Shenzhen |
Melayani |
Layanan satu atap |
Bahan dasar |
Aluminium |
Ketebalan Tembaga |
0.69-8.26mil (18-210um) |
Ketebalan papan |
0.2-6.0mm |
min.Ukuran lubang: |
0.1mm(4mil) untuk HDI / 0.15mm(6mil) |
min.Lebar Garis |
0,075mm (3 juta) |
min.Spasi Baris |
0,075mm (3 juta) |
Penyelesaian Permukaan |
HASL/OSP/Ag/ENIG/ENEPIG/ Perak imersi, Timah |
Layanan Pengujian |
100% E-pengujian |
Struktur substrat aluminium
(1) Dasar logam
Substrat berbahan dasar aluminium, menggunakan aluminium LF, L4M, dan Ly12, membutuhkan kekuatan muai 30 kgf/mm2 dan perpanjangan 5%.Lapisan dasar aluminium Begas AS dibagi menjadi empat jenis 1,0, 1,6, 2,0, dan 3,2 mm, dan jenis aluminium adalah 6061T6 atau 5052H34.
(2) Lapisan isolasi
Isolasi, biasanya 50 ~ 200um.Jika terlalu tebal, dapat bertindak sebagai isolator untuk mencegah hubungan arus pendek dengan dasar logam, tetapi akan mempengaruhi pembuangan panas;jika terlalu tipis, dapat menghilangkan panas dengan baik, tetapi mudah menyebabkan inti logam dan kabel komponen mengalami korsleting.
Pengenalan standar konduktivitas termal substrat aluminium
Konduktivitas termal substrat aluminium merupakan salah satu indikator penting untuk mengevaluasi kualitas substrat aluminium.Dua faktor penting lainnya adalah ketahanan termal substrat aluminium dan tegangan ketahanan substrat aluminium.Konduktivitas termal substrat aluminium umumnya ada di pasaran.Adalah 2.00.1, konduktivitas termal spesifik substrat aluminium dapat diukur oleh instrumen, konduktivitas termal substrat aluminium akan secara langsung mempengaruhi harga substrat aluminium, secara umum, semakin tinggi konduktivitas termal substrat aluminium relatif Harga substrat aluminium akan lebih tinggi.Untuk kualitas substrat aluminium, tidak sepihak untuk melihat konduktivitas termal substrat aluminium.Kinerja substrat aluminium ditentukan oleh konduktivitas termal substrat aluminium, ketahanan termal substrat aluminium, dan tegangan penahan.Tidak ditentukan oleh satu faktor saja.
Konduktivitas termal substrat aluminium umumnya tetap dan tidak berubah dengan faktor eksternal.Konduktivitas termal ditentukan terutama oleh bahan baku substrat aluminium.Jika ditambahkan bahan konduktivitas termal tinggi seperti tembaga dan perak, konduktivitas termal bahan substrat aluminium pasti akan lebih tinggi.Konduktivitas termal adalah kuantitas fisik dasar, komponen tetap dari suatu material, dan konduktivitas termalnya tidak tergantung pada ketebalan atau luas.
Saat ini, konduktivitas termal yang tinggi biasanya keramik, tembaga, dll. Namun, karena pertimbangan biaya, sebagian besar substrat aluminium ada di pasaran saat ini, dan konduktivitas termal yang sesuai dari substrat aluminium adalah parameter yang diperhatikan semua orang. tentang.Semakin tinggi konduktivitas termal adalah Salah satu simbol yang mewakili fungsi yang lebih baik.Substrat aluminium adalah substrat aluminium berlapis tembaga berbasis logam umum dengan konduktivitas termal yang baik, isolasi listrik dan fungsi pemrosesan mekanis.Konduktivitas termal substrat aluminium biasanya bervariasi dari 1,0, 1,5, dan 2,0.Situasi spesifik tergantung pada kebutuhan produk.
Shenzhen Yizhuo Electronics Co, Ltdadalah perusahaan teknologi tinggi.Sejak didirikan pada tahun 2012,
telah berkomitmen untuk pengembangan inovatif dan produksi produk elektronik.
Sekarang telah membentuk tim R&D yang stabil dan memiliki lebih dari 5.000 meter persegi lokasi produksi.
Produk telah lulus sistem manajemen mutu internasional ISO 9001: 2015, CE, ROHS, dan sertifikasi internasional UL.
FAQ:
Q1.Format file apa yang Anda terima untuk produksi PCB PCBA?
A. Berkas Gerber: CAM350 RS274X
File PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, kata, txt)
Pilih dan tempatkan file
Q2. Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3: Berapa lama saya bisa menerima sampel?
A: Setelah Anda melakukan pembayaran dan mengirimkan file yang dikonfirmasi kepada kami, sampel Anda akan siap dalam waktu 3-5 hari kerja.Jika ada beberapa pesanan yang mendesak, kami dapat memproduksi dalam waktu 48 jam dengan biaya ekspres tambahan.
