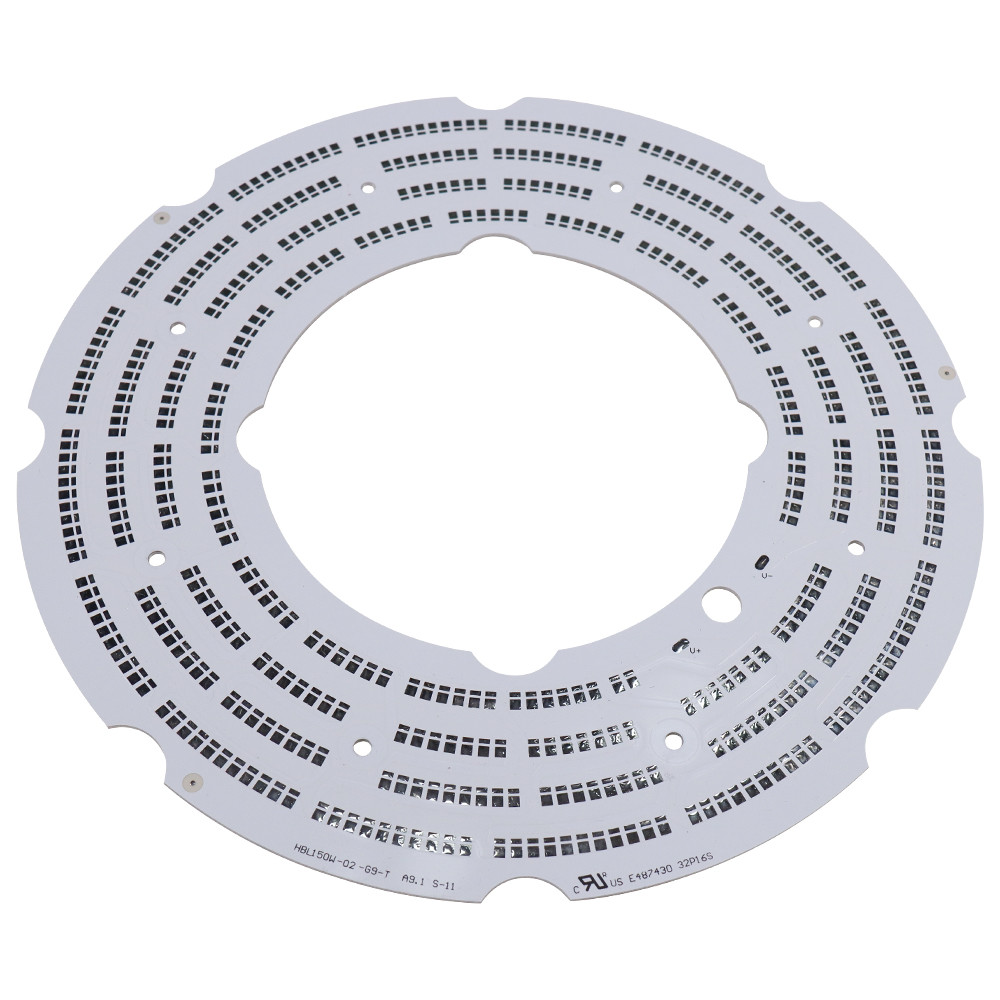

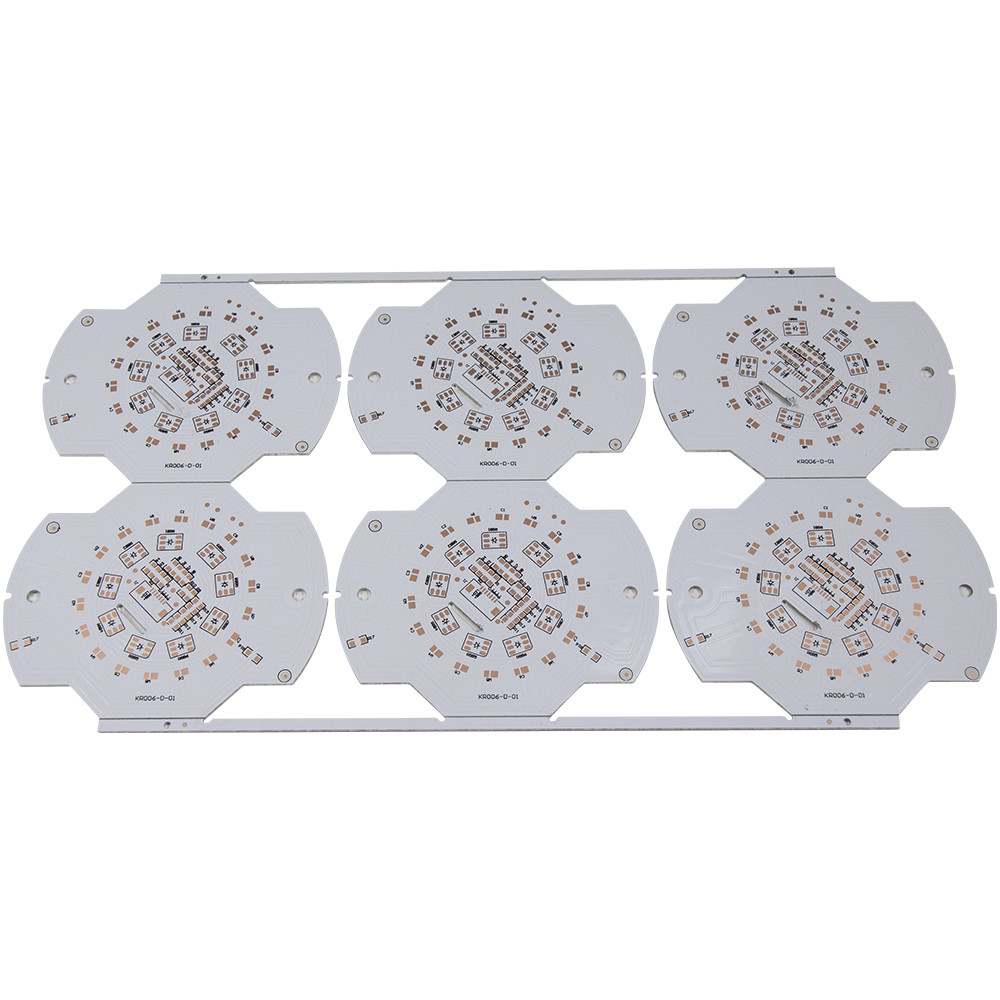

ROHS kustom dipimpin mcpcb Aluminium Core PCB Boards led strip
jenis bahan | aluminium |
Ketebalan Papan PCB | 0.2mm |
Lapisan Papan PCB | dua sisi |
Warna Soldermask PCB | LPI putih |
Warna Layar Sutra PCB | hitam |
Permukaan PCB Selesai | OSP |
Metode Tes | alat uji terbang / alat uji / perlengkapan uji |
File yang Dibutuhkan Produksi | file gerber & daftar Bom/Firmware |
FPC MOQ | 1 PC |
Ruang Garis Minimum | 0.1mm |
Lebar Garis Minimum | 0.1mm |
NS PCB aluminiumdikenal dengan banyak nama seperti Aluminium clad, aluminium base, Metal clad printed circuit board (MCPCB), Insulated Metal Substrate (IMS atau IMPCB) dll. PCB aluminium adalah jenis yang paling umum dan bahan dasarnya terdiri dari inti aluminium.Sekarang pertanyaannya adalah bagaimana PCB aluminium dibuat?Jawabannya adalah lapisan tipis dielektrik konduktif termal dan isolasi listrik dimasukkan antara dasar logam dan foil tembaga.Foil tembaga terukir pada pola sirkuit dan logam menghilangkan panas dari sirkuit melalui dielektrik.
PCB aluminium memiliki lebih banyak pembuangan panas daripada standar FR-4konstruksi.Bahan dielektrik adalah5 hingga 10 persenlebih konduktif termal dan memiliki sepersepuluh ketebalan dari epoxy-kaca.NSperpindahan panas lebih cepat dari yang kaku papan sirkuit tercetak.PCB yang didukung aluminium sebagian besar digunakan dalam aplikasi daya tinggi dan toleransi ketat.Ada banyak keuntungan dari PCB berbasis aluminium.Aluminium mudah didapat dan prosesnya mudah.Biaya produksi keseluruhan berkurang karena bahan bakunya murah.Karena kita menderita pemanasan global, aluminium tidak beracun dan juga dapat didaur ulang.Manufaktur dengan aluminium mudah dan hemat energi.Untukaluminium produsen PCBbiaya keseluruhan menurun dan karenanya keuntungan meningkat.NSsuhu tinggi dalam suatu rangkaian dapat menyebabkan kerusakan pada komponen sehingga diperlukan disipasi maksimum untuk keluaran yang kontinyu.
Aluminium menghilangkan panas lebih cepat untuk mencegah komponen papan sirkuit dari kerusakan.NSPCB aluminiummemiliki daya tahan tinggi dari dasar keramik dan fiberglass.Aluminium memberikan kekuatan ekstra pada PCB saat membuat, menangani, dan juga dalam penggunaan sehari-hari.Aluminium memberikan daya tahan maksimum namun itulogam ringan.PCB aluminium banyak digunakan di sirkuit arus tinggi.Ini juga digunakan dalam catu daya, pengontrol motor, dan aplikasi otomotif.
NS PCB yang didukung aluminiumterutama digunakan dalam aplikasi disipasi panas termal tinggi seperti LED.NSLED yang didukung aluminiumdigunakan dalam lampu lalu lintas, penerangan umum dan lampu otomotif.LED aluminium memungkinkan melewati arus yang lebih tinggi dengan tetap mengontrol suhu.Suhu rendah di LED meningkatkan umurnya.NSPCB aluminiumdigunakan dalam produk seperti perangkat audio, peralatan elektronik komunikasi, bagian komputer seperti papan CPU, drive floppy disk, dan catu daya.Ini juga digunakan dalam modul daya seperti Inverter, relai solid state, dan jembatan penyearah.
FAQ:
Q1.Format file apa yang Anda terima untuk produksi PCB PCBA?
A. Berkas Gerber: CAM350 RS274X
File PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, kata, txt)
Pilih dan tempatkan file
Q2. Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 2 pcs.
Q3:Bisakah saya mendapatkan prototipe PCB dari Anda?
SEBUAH: Kami memiliki sistem ujung depan yang sangat kuat dan memiliki kapasitas untuk menangani beberapa prototipe setiap hari.
