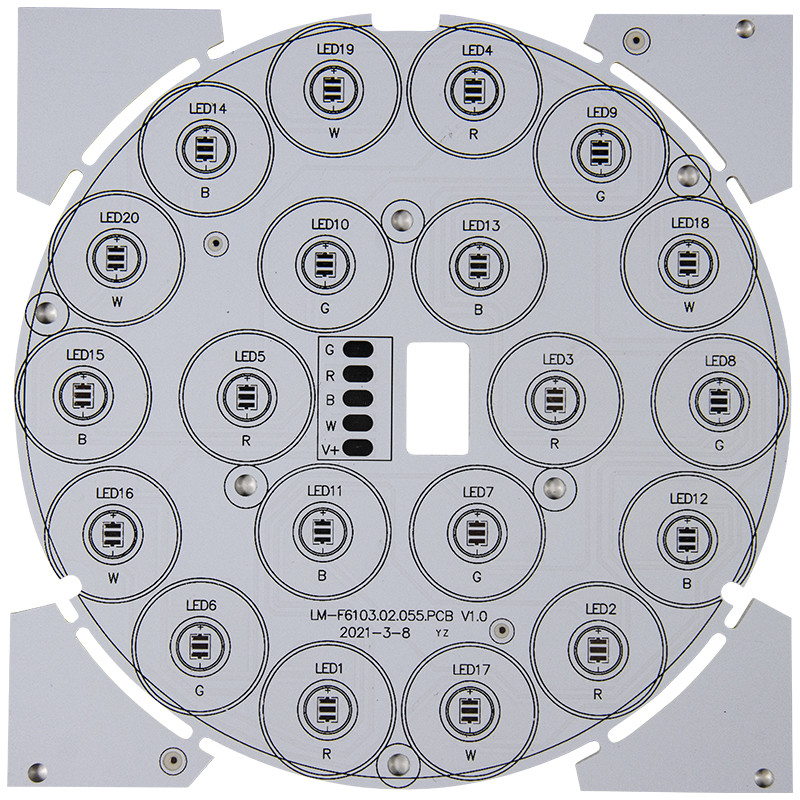

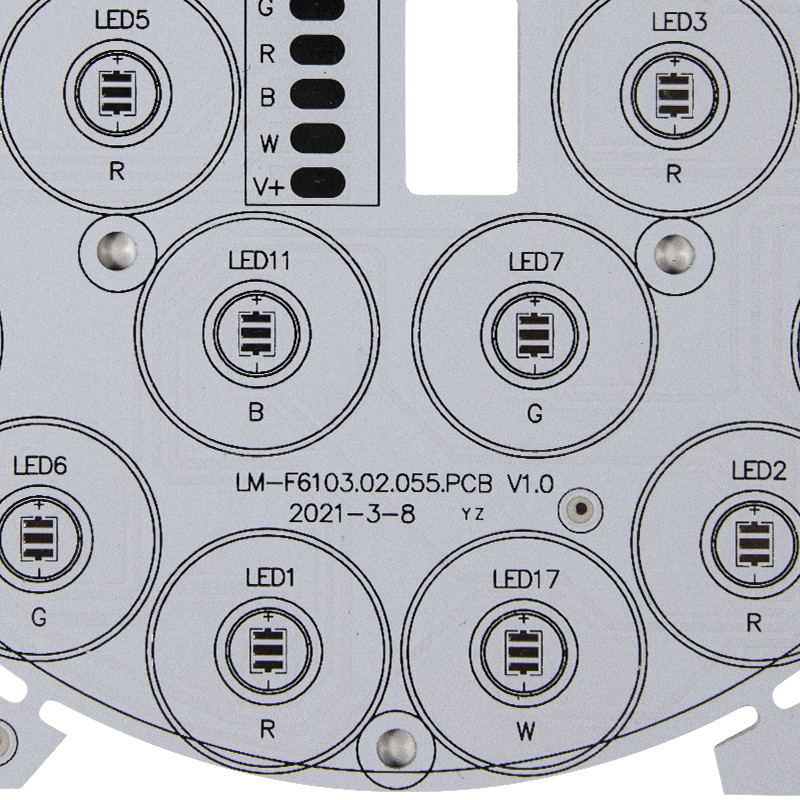

12w 18w 24w 100W LED Light PCB Aluminium Base Lapisan Dielektrik
Aluminium Pcb Board 5730 2835 untuk semua lampu LED 12w 18w 24w 100W
Struktur PCB Aluminium:
Aluminium PCB adalah CCL berbasis aluminium (CCL adalah jenis bahan dasar PCB).PCB aluminium sebenarnya sangat mirip dengan PCB FR4.Struktur dasar PCB Aluminium adalah empat lapis.Ini terdiri dari lapisan foil tembaga, lapisan dielektrik, lapisan dasar aluminium dan membran dasar aluminium.
Lapisan Foil Tembaga: lapisan tembaga yang digunakan relatif lebih tebal dari CCL biasa (1oz-10oz).Lapisan tembaga yang lebih tebal berarti daya dukung arus yang lebih besar.
Lapisan Dielektrik: Lapisan dielektrik adalah lapisan konduktif termal dan tebalnya sekitar 50μm hingga 200μm.Ini memiliki ketahanan termal yang rendah dan cocok untuk aplikasinya.
Basis Aluminium: Lapisan ketiga adalah alas aluminium yang terbuat dari substrat aluminium.Ini memiliki konduktivitas termal yang tinggi.
Lapisan Membran Dasar Aluminium: Membran dasar aluminium selektif.Ini memiliki peran protektif dengan menjaga permukaan aluminium aman dari goresan dan goresan yang tidak diinginkan.Ini terdiri dari dua jenis yaitu Lebih rendah dari 120 derajat atau sekitar 250 derajat (anti suhu tinggi).
Barang |
Kapasitas Kerajinan |
Lapisan |
1-8Lapisan |
Bahan Dasar untuk PCB |
FR4, CEM-1, 22F, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi Bahan bebas halogen |
Ketebalan |
0.6-2.4mm |
Ketebalan tembaga |
0,5-2OZ |
Pengobatan permukaan |
HASL (Tin-Lead Free), ENIG (Immersion Gold), Immersion Silver, Gold Plating (Flash Gold), OSP, dll. |
Topeng solder |
Hijau, Putih, Merah, Kuning, Hitam, Biru, transparan dll |
Lebar garis minimum |
0.15mm |
Ruang baris minimum |
0.15mm |
Ukuran lubang minimum |
0.25mm |
E-Pengujian |
100% E-Testing (Pengujian Tegangan Tinggi); Pengujian probe terbang |
Sertifikat |
SGS.UL.ROHS, CQC.ISO9001: 2015 |
MOQ |
5 buah |
Berlaku untuk |
Lampu LED, AC, peralatan listrik, mesin cuci |
Produsen papan sirkuit cetak Aluminium China–Shenzhen Yizhuo Co., Limited mengkhususkan diri pada Aluminium PCB, Metal Core PCB, LED PCB, dll, Terletak di Shenzhen Ctiy, China.
FAQ:
T: Apa keuntungan Anda dibandingkan pemasok lain?
A: Kami memiliki sekitar 12 tahun pengalaman dalam memproduksi PCB, dengan tim insinyur profesional dan lini produksi otomatis canggih.
T: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
T: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
