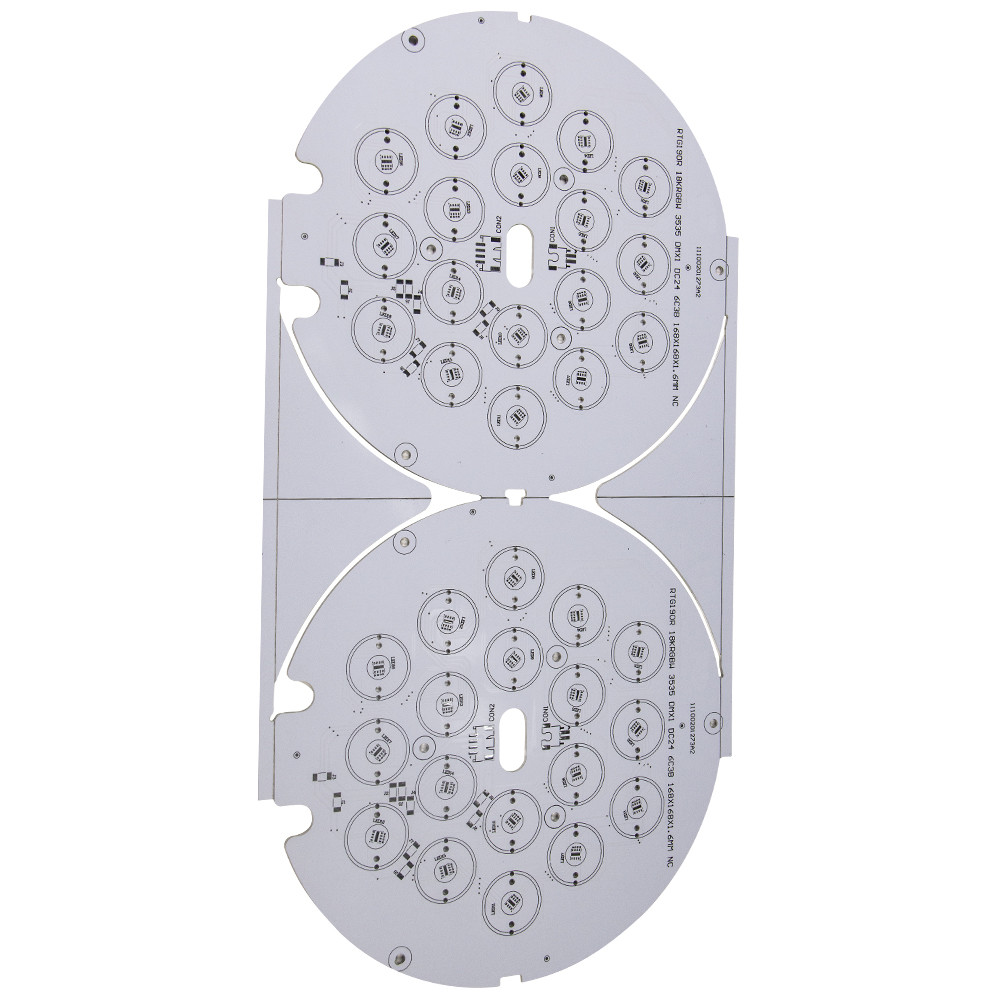

Ketebalan 1.6mm 2.0mm Papan Sirkuit LED Kustom Basis Aluminium
LED PCB Aluminium LED Bulb Papan PCB Pembuatan PCB LED yang Disesuaikan
Detail Aluminium PCB Stack Up:
1. Lapisan Jejak Tembaga Aluminium PCB
Lapisan sirkuit tembaga (jejak) terukir untuk membentuk sirkuit tercetak, Dibandingkan dengan bahan FR4,
Aluminium PCB dapat menanggung arus listrik yang lebih tinggi ketika lapisan sirkuit tebal yang sama dan lebar jejak yang sama.
2. Lapisan Dielektrik PCB Aluminium
Lapisan dielectic adalah teknologi inti dari PCB Aluminium, yang terutama berfungsi sebagai fungsi adhesi, insulasi, dan konduksi panas.
Semakin baik konduktivitas termal insulasi, semakin cepat komponen menyebarkan panas saat bekerja, yang dapat mewujudkan tujuan seperti meningkatkan pemuatan daya modul, mengurangi volume, memperpanjang masa pakai, dan meningkatkan daya keluaran.
3. Lapisan Substrat Logam PCB Aluminium
Biasanya, mengingat biaya dan karakteristik teknis, aluminium adalah pilihan yang ideal.Pelat aluminium yang tersedia adalah 6061,5052,1060 dll.
Jika ada kinerja perpindahan panas yang lebih tinggi, sifat mekanik, sifat listrik dan persyaratan kinerja khusus lainnya, tembaga, pelat baja tahan karat, pelat besi, pelat baja silikon, dll juga dapat digunakan.
Barang |
Kapasitas Kerajinan |
Lapisan |
1-8Lapisan |
Bahan Dasar untuk PCB |
FR4, CEM-1, 22F, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi Bahan bebas halogen |
Ketebalan |
0.6-2.4mm |
Ketebalan tembaga |
0,5-2OZ |
Pengobatan permukaan |
HASL (Tin-Lead Free), ENIG (Immersion Gold), Immersion Silver, Gold Plating (Flash Gold), OSP, dll. |
Topeng solder |
Hijau, Putih, Merah, Kuning, Hitam, Biru, transparan dll |
Lebar garis minimum |
0.15mm |
Ruang baris minimum |
0.15mm |
Ukuran lubang minimum |
0.25mm |
E-Pengujian |
100% E-Testing (Pengujian Tegangan Tinggi); Pengujian probe terbang |
Sertifikat |
SGS.UL.ROHS, CQC.ISO9001: 2015 |
MOQ |
5 buah |
Berlaku untuk |
Lampu LED, AC, peralatan listrik, mesin cuci |
Aplikasi PCB Aluminium:
Aplikasi penerangan umum (Lampu Jalan, Senter, Lampu Sorot, dll.)
Aplikasi unit lampu belakang
Aplikasi LED otomotif sistem
Konverter daya: telekomunikasi, pengatur tegangan tinggi, catu daya
Aplikasi kontrol motor hibrida/listrik
Mobil
FAQ:
T: Apakah Anda memiliki MOQ Terbatas?
A: Kami tidak memiliki batasan tentang MOQ. Sampel dan produksi massal semua dapat mendukung.
T: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
T: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
