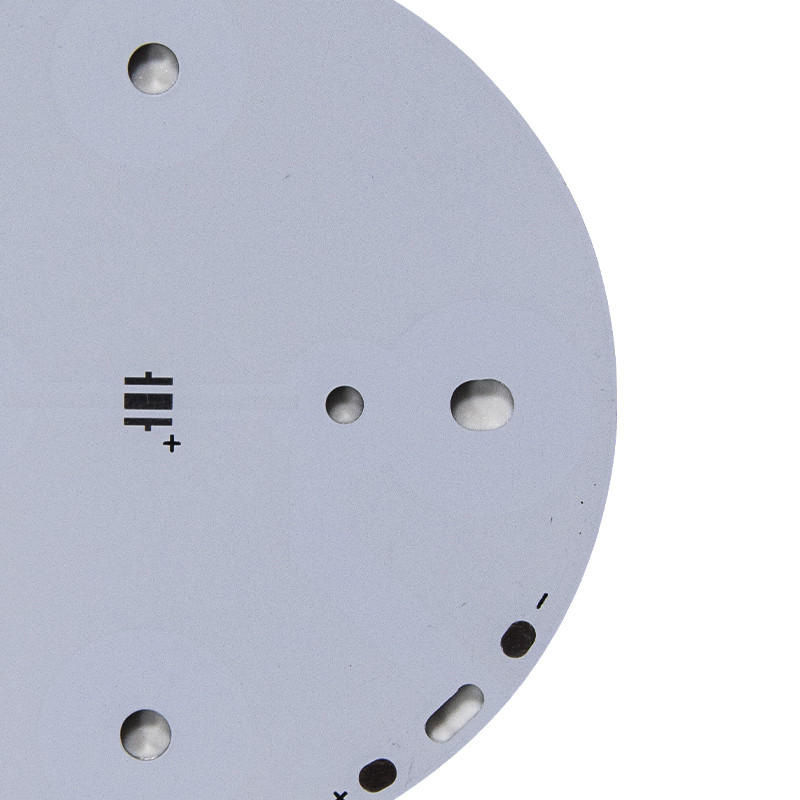

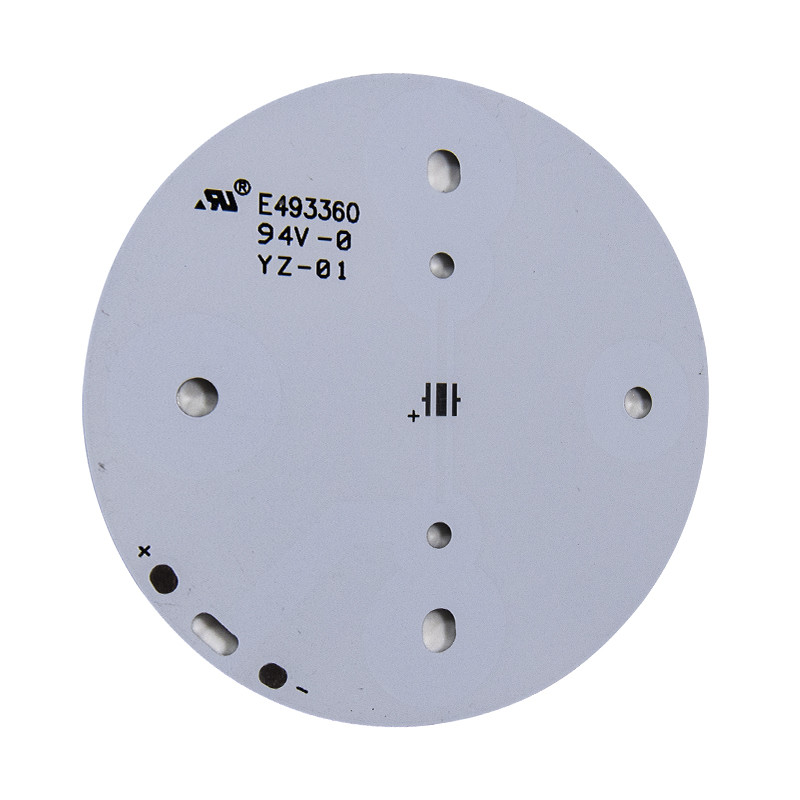

Putaran HASL ENIG Kustom LED PCB 94V0 Papan Sirkuit Elektronik
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: PCB bulat 01
Cahaya Tinggi:

ENIG Kustom LED PCB

,

6oz Tembaga Kustom LED PCB

,

94V0 Papan Sirkuit Elektronik

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Ketebalan tembaga: 2oz/3oz/4oz/6oz
Bahan dasar: Basis Aluminium
Profiling Punching: Perutean, V-CUT, Beveling
Finishing permukaan: HASL, OSP, ENIG, Jari emas, dll
Warna: hijau, merah, biru, hitam, putih dll
Aplikasi: peralatan medis, elektronik otomotif, industri
Deskripsi Produk

Putaran HASL ENIG Kustom LED PCB 94V0 Papan Sirkuit Elektronik



Papan sirkuit elektronik bulat 94v-0 papan pcb aluminium base led pcb



Apa itu PCB Aluminium?

Sebelum kita melihat ke dalam PCB aluminium, kita harus memiliki konsep yang jelas tentang apa itu PCB? PCB adalah akronim dari Printed Circuit Board, yang menggunakan jalur dan jejak konduktif yang tergabung dalam satu papan yang secara elektrik menghubungkan berbagai komponen elektronik di papan tersebut.Tembaga digunakan untuk menyediakan jalur konduktif yang dilaminasi pada bahan substrat.

  • Aluminium PCB, juga disebut sebagai PCB dasar logam, adalah jenis PCB yang terdiri dari laminasi berlapis tembaga dan lapisan aluminium konduktif termal dan isolasi listrik tipis dielektrik.

  • Foil tembaga mengadopsi pola sirkuit yang diinginkan sementara dasar aluminium memungkinkan pembuangan panas dengan bantuan dielektrik yang ditempatkan di antara lapisan.

  • Konstruksi aluminium terutama dibagi menjadi tiga lapisan

  • Lapisan Sirkuit: Ini adalah lapisan tembaga yang hadir dengan ketebalan sekitar 1 hingga 10 oz.

  • Lapisan Isolasi: Lapisan dielektrik dari bahan konduktif termal dan bahan isolasi listrik

  • Lapisan Aluminium Dasar: Ini terutama terdiri dari substrat logam tembaga atau aluminium.Ada beberapa ketebalan yang tersedia, namun ketebalan yang paling umum adalah 1mm.

Ketebalan Tembaga
Maks 6 ons
Ketebalan papan
0.1mm-7.0mm
min.Ukuran lubang:
0.1mm
min.Lebar Garis
0,075mm (3 juta)
min.Spasi Baris
0,075mm (3 juta)
Penyelesaian Permukaan
HASL, OSP, ENIG, Jari emas, dll
bahan papan
FR-4 Tg130-Tg180/ FR-4 CTI175 / FR-4 CTI300/CEM-1/CEM-3
Toleransi
Toleransi dept V-cut: +/-0.1mm
Bungkus dan putar
5%
Ketebalan minimal soldermask
10um
Topeng solder
Hijau/Putih/Hitam/Biru/Kuning dll.
Sertifikat
ISO9001/UL
Layanan Pengujian
Tes Fungsi Sinar-X AOI



Putaran HASL ENIG Kustom LED PCB 94V0 Papan Sirkuit Elektronik 0









Putaran HASL ENIG Kustom LED PCB 94V0 Papan Sirkuit Elektronik 1


FAQ:

Q1: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.

Q2: Format file apa yang Anda terima untuk produksi PCB PCBA?
A: File Gerber: CAM350 RS274X, File PCB: Protel 99SE, PCB P-CAD 2001, BOM: Excel (PDF, word, txt) m, Pilih dan tempatkan file.
