SMD 94v0 LED Light Circuit Board Majelis Ketebalan 0.4mm Sampai 4.0mm
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan PCB 94v0 01
Cahaya Tinggi:

94v0 Majelis Papan Sirkuit Lampu LED

,

Majelis Papan Sirkuit Lampu LED 4.0mm

,

PCB LED SMD 94v0

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Bahan dasar: Basis Aluminium
Lapisan: Satu lapis
Profiling Punching: Perutean, V-CUT, Beveling
Finishing permukaan: HASL, Jari emas, emas Perendaman
Hal mudah terbakar: UL94v0 Standar
Aplikasi: peralatan medis, elektronik otomotif, industri
Deskripsi Produk

SMD 94v0 LED Light Circuit Board Majelis Tebal 0.4mm Sampai 4.0mm



Kustom Aluminium Pcb Led Lighting 94v0 Pcb Board oem smd led pcba



Jenis PCB Aluminium:

Ada sejumlah jenis PCB aluminium yang digunakan dalam banyak aplikasi berdasarkan konstruksi dan desainnya.Namun, tujuan utama dari semua PCB aluminium hampir sama;menyediakan solusi pembuangan panas untuk aplikasi yang melibatkan suhu tinggi.Berikut ini adalah jenis utama PCB aluminium.



1. PCB Aluminium Hibrida

Dalam konstruksi aluminium hibrida, bahan non-termal diproses dan disempurnakan secara terpisah sebelum diterapkan pada bahan termal dengan dasar aluminium.

Praktek yang paling umum adalah mengembangkan 2 lapisan atau 4 struktur lapisan yang terdiri dari bahan FR4 secara normal.

Bahan non-termal yang terikat dengan bahan termal dan dasar aluminium memberikan kekakuan dan membantu dalam pembuangan panas.

Ikatan non-termal ini lebih disukai daripada menggunakan semua bahan termal karena fiturnya lebih murah dan mencakup konduktansi termal yang efisien dibandingkan produk FR4 biasa.

Tidak ada heat sink atau langkah perakitan yang diperlukan untuk pengembangan produk ini.

Komponen lubang tembus dapat dengan mudah disetel menggunakan jendela komponen pada alas aluminium.

Ini membantu dalam melewatkan kabel dan konektor melalui substrat.Selain itu, segel yang dibuat oleh fillet solder menghilangkan kebutuhan akan adaptor yang mahal.



2. PCB Aluminium Multilayer sangat umum dalam produk catu daya dan dilengkapi dengan beberapa lapisan dielektrik konduktif termal.

Bahan-bahan ini sangat berguna ketika digabungkan dengan satu atau lebih lapisan sirkuit di mana dielektrik konduktif termal terkubur di antara lapisan dengan bantuan vias buta yang juga bertindak sebagai sinyal atau vias termal.

Konstruksi lapisan tunggal dari desain ini tidak terlalu efektif, namun, ketika datang dengan desain yang lebih kompleks, mereka memberikan solusi ideal untuk banyak aplikasi yang melibatkan pembuangan panas.



3. PCB Aluminium Melalui Lubang

Untuk konstruksi yang paling kompleks, satu lapisan aluminium diisi kembali dan dibor terlebih dahulu sebelum menerapkan laminasi, membentuk Inti dari konstruksi multilayer.

Bahan ikatan termal kemudian digunakan untuk melaminasi bahan termal di kedua sisi aluminium.

Setelah laminasi selesai, pengeboran diterapkan ke perakitan.

Untuk menjaga insulasi listrik yang tepat, lubang yang dibuat dari hasil pengeboran harus melewati celah aluminium.



Barang PCB

Kapasitas Produksi

Ketebalan tembaga

0.5oz, 1oz, 2oz, 3oz dan 4oz

Ketebalan Dielektrik (ke Substrat)

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm

Ketebalan Papan Selesai

0.4mm Sampai 4.0mm

Toleransi Ketebalan

+/-10%

Mesin Aluminium

Pengeboran, Penyadapan, Penggilingan, Perutean, Die-Punching, tab pemutus tersedia

min.Selesaikan ukuran lubang

0.25mm

Tegangan kerja maksimum

2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm)

Lebar Min.Track

0.2mm (8mil)

Min.Lacak celah

0.2mm (8mil)

min.SMD pad pitch

0.2mm (8mil)

Penyelesaian Permukaan

HASL, HASL Bebas Timbal, Emas imersi, Emas kilat, OSP

Warna topeng solder

Putih, Hitam, lainnya Tersedia

Warna legenda

Hitam, Putih, Lainnya Tersedia

tes

YA

RohsL

YA

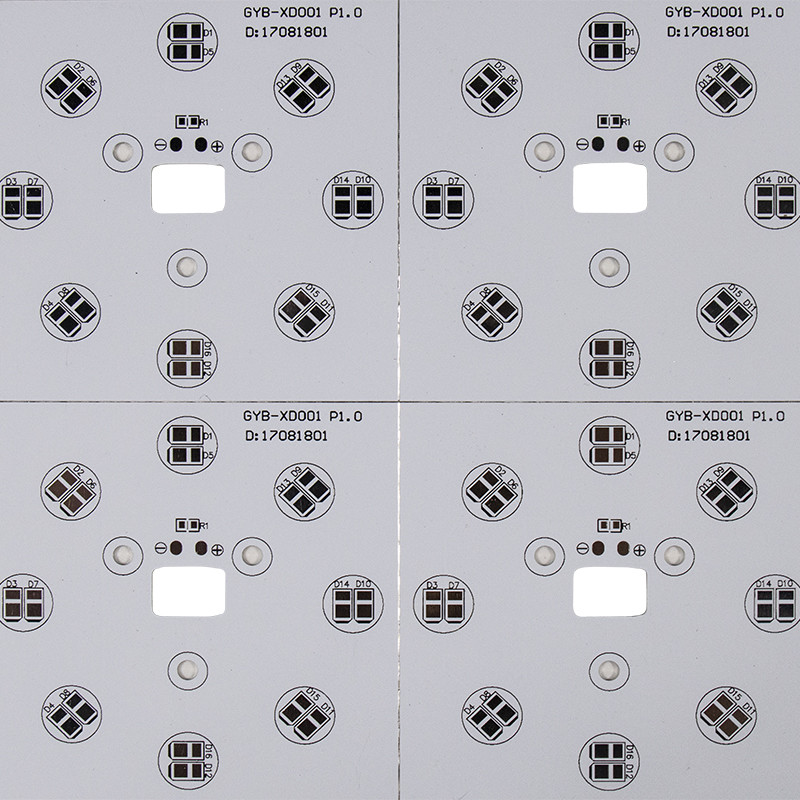

SMD 94v0 LED Light Circuit Board Majelis Ketebalan 0.4mm Sampai 4.0mm 0

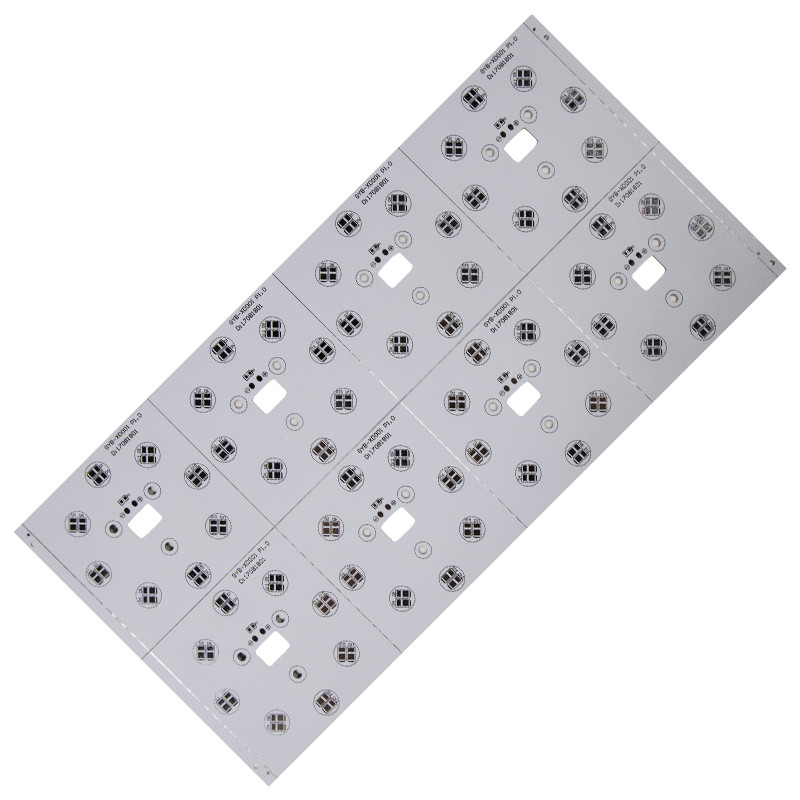

SMD 94v0 LED Light Circuit Board Majelis Ketebalan 0.4mm Sampai 4.0mm 1

FAQ:

Q1: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?

A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.



Q2: Bagaimana dengan transportasi dan tanggal pengiriman?

A: Biasanya, kami menggunakan ekspres internasional (seperti, Fedex, DHL, TNT) untuk mengirimkan sampel dan pesanan volume kecil.Untuk pesanan massal besar, kami dapat mengatur pengiriman melalui laut.
