Name: Fr4 Base PCB Gold Plated 2oz Tembaga Papan Sirkuit Cetak
Brand: Yizhuo
SKU: Papan Aluminium Pcb 01

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Informasi dasar

Tempat asal: Cina

Nama merek: Yizhuo

Sertifikasi: CE,ROHS,UL

Nomor model: Papan Aluminium Pcb 01

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Paket Vakum + kotak karton berkualitas baik

Waktu pengiriman: 10-12 hari kerja

Syarat-syarat pembayaran: T / T, Western Union

Spesifikasi

Nama merek: Yizhuo

Bahan dasar: Basis Aluminium

Ketebalan tembaga: 1 / 2oz

Dapat dikupas: 0,3-0,5 mm

Profiling Punching: Perutean, V-CUT, Beveling

Layanan: Layanan Satu Pintu

Galeri

Deskripsi Produk

Aluminium Base PCB Gold Plated 2oz Tembaga Papan Sirkuit Cetak

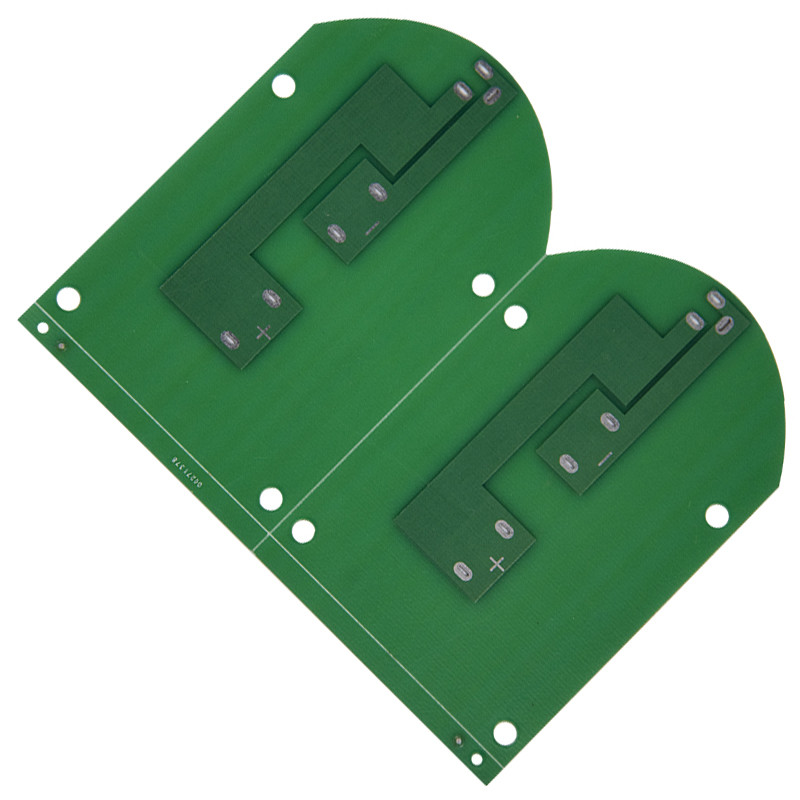

Fr4 Base PCB Gold Plated 2oz Tembaga Papan Sirkuit Cetak 0

Fr4 Base PCB Gold Plated 2oz Tembaga Papan Sirkuit Cetak 1
KAPASITAS PRODUKSI PCB

lapisan PCB	1-layer hingga 10-layer (termasuk papan HDI)
Jenis selesai	Berlapis emas, Perendaman berlapis emas, HAL finish, Fluks., Jembatan karbon, Entek, Pelapisan nikel
Bahan dasar	FR4, CEM-1, CEM-3, FR1, FR2, substrat logam aluminium dan Rogers
Ketebalan bahan dasar:	0.4-2.4mm.
Ketebalan foil tembaga	18um(H/HOZ), 35um(1/1OZ), 70um(2/2OZ), 5OZ
Papan produk maksimum	500700mm.Untuk AL PCB: 5001400mm
Ukuran lubang bor minimum	0,075mm
Lebar/jarak lintasan minimum	3 juta
Tembaga dinding lubang rata-rata	Ketebalan untuk papan HAL: 25um. Pelapisan jari emas: 0.1um
Tinta topeng solder	Tinta menyembuhkan foto, tinta menyembuhkan panas.tinta UV
Garis toleransi	± 0.1mm
Toleransi diameter lubang / Toleransi lokasi lubang	±0,076mm/±0,076mm
Toleransi V-CUT	± 0,1 mm.
Melengkung	Menurut standar IPC-600F
waktu tunggu	Satu sisi: 2-3 hari kerja;Dua sisi: 3-4 hari kerja;Multi-layer: 8-10 hari kerja

KEMAMPUAN MANUFAKTUR PCBA

Lapisan perakitan PCB	1 Lapisan hingga 36 lapisan (standar),
Bahan / jenis perakitan PCB	FR4, Aluminium, CEM1, PCB super tipis, FPC/jari Emas
Jenis layanan Perakitan PCB	DIP/SMT atau Campuran SMT & DIP
Ketebalan tembaga	0.5um-4um
Permukaan akhir perakitan	HASL,ENIG,OSP
Dimensi PCB	600x1200mm
Pitch IC (menit)	0.2mm
Ukuran Chip (min)	01005
Jarak kaki (min)	0.3mm
Ukuran PCB BGA	8x6mm~55x55mm
Jenis Enkapsulasi IC	SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
u-BGA bola dia.	0.2mm
Dokumen yang Diperlukan untuk PCBA	File Gerber dengan daftar BOM & File Pick-N-Place (XYRS)
kecepatan SMT	Komponen CHIP Kecepatan SMT 0.3S/pcs, kecepatan maks 0.16S/pcs
