LED Bulb MCPCB LED Printed Circuit Board Printing Solder Mask
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan Sirkuit Tercetak 04
Cahaya Tinggi:

MCPCB LED Printed Circuit Board

,

LED Printed Circuit Board

,

LED Bulb MCPCB

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Nama Produk: ODM OEM LED PCBA
Deskripsi Produk

LED Bulb MCPCB LED Printed Circuit Board Printing Solder Mask



Pcb Produsen aluminium bohlam LED papan PCB mcpcb untuk pencahayaan yang dipimpin



Fabrikasi Aluminium PCB:



Metode fabrikasi untuk PCB Aluminium seperti yang diikuti oleh pabrikan untuk PCB biasa.Proses desainnya sama dan menggunakan alat CAD yang sama.Satu-satunya pengecualian adalah desainer hanya boleh menggunakan SMC dan menempatkannya hanya di satu sisi.Meskipun PCB Aluminium satu sisi tidak memiliki vias, beberapa produsen membuat PCB Aluminium berlapis ganda dan berlapis, dengan desain dan proses pembuatan yang memiliki banyak kesamaan dengan PCB FR-4.Namun, beberapa aspek dari proses manufaktur memerlukan kontrol dan manajemen yang ketat dan efektif.



Etsa: Desainer biasanya menggunakan PCB Aluminium untuk perangkat listrik dengan tembaga berat untuk foil.Untuk foil tembaga dengan ketebalan 3 ons atau lebih, etsa memerlukan kompensasi yang sesuai untuk mencapai lebar jejak yang diperlukan, yang harus dirancang oleh perancang dengan tepat.Selain itu, operator perlu mengontrol faktor etsa dan parameter agen secara ketat.



Mencetak Solder Mask: Dengan foil tembaga tebal pada PCB Aluminium, permukaan atas tidak sepenuhnya rata, dan ada langkah besar antara tepi jejak dan alasnya.Hal ini membuat sulit untuk mencetak topeng solder.Beberapa produsen mengatasi masalah ini dengan mencetak topeng solder dua kali, menggunakan epoksi berkualitas tinggi.Yang lain menggunakan pengisian resin sebelum mencetak topeng solder.



Manufaktur Mekanik: PCB aluminium sering kali harus menjalani proses manufaktur mekanis sebelum dapat berguna.Ini mungkin termasuk pengeboran, penggilingan, skor-V, dan banyak lagi.Untuk mempertahankan kualitas papan yang tinggi, sebagian besar produsen menggunakan penggilingan listrik dengan pemotong profesional untuk produksi volume rendah, dan pola cetakan mati dengan kontrol yang diperlukan untuk produksi volume tinggi.Pengeboran memerlukan penyesuaian dan kontrol yang tepat pada PCB Aluminium tembaga berat untuk mencegah timbulnya gerinda.



Informasi Pengaturan
Bahan
Aluminium
Ketebalan
1.0mm
topeng solder
putih
LED
cree xp
UKURAN
10*10mm
Sertifikat
ROSH.ISO9001.UL
Perlakuan
Bebas timah
Tembaga
1 ons

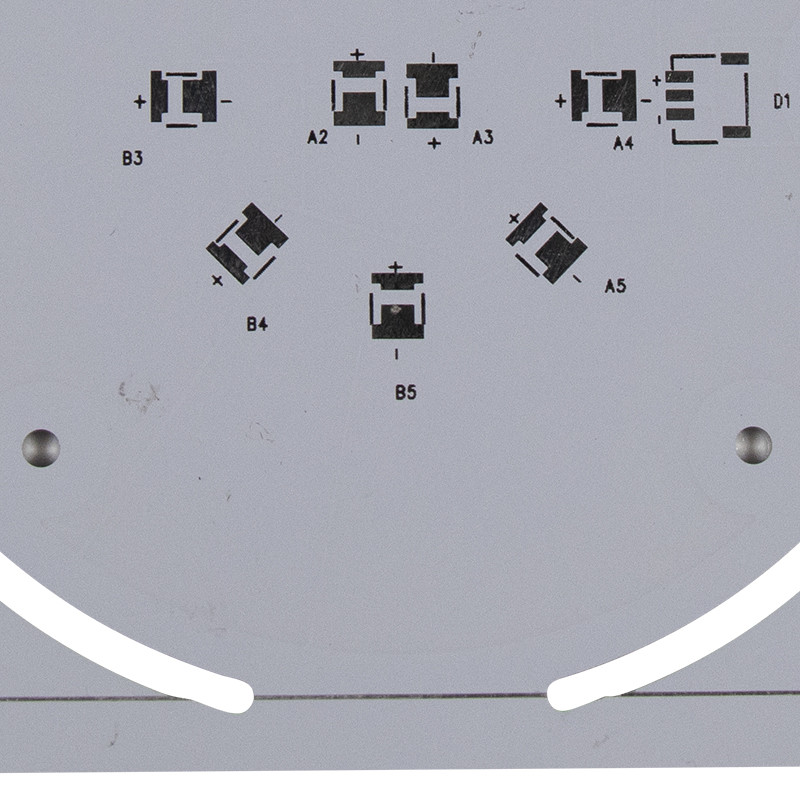

LED Bulb MCPCB LED Printed Circuit Board Printing Solder Mask 0

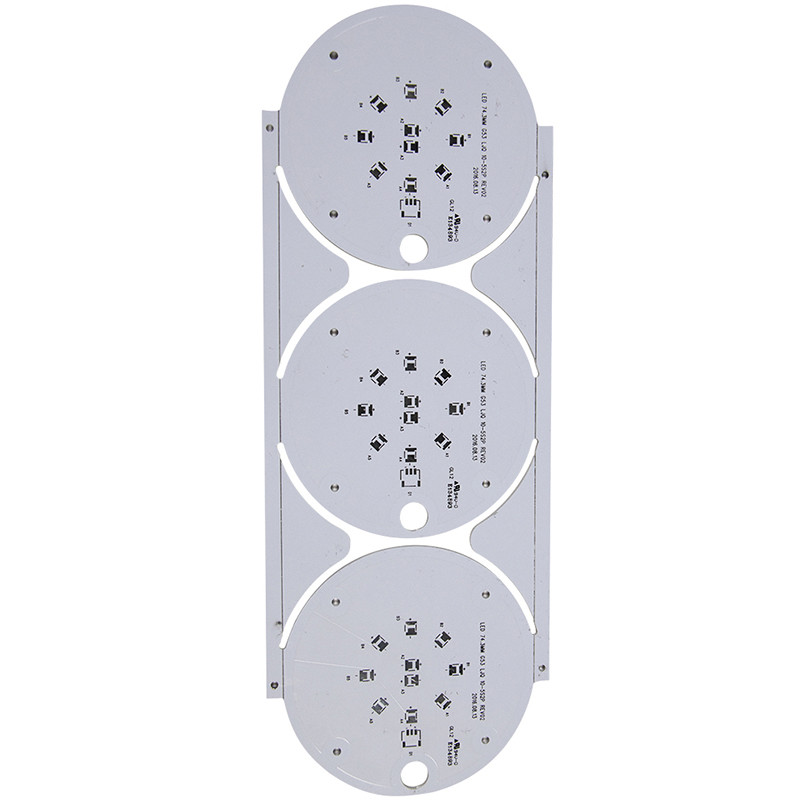

LED Bulb MCPCB LED Printed Circuit Board Printing Solder Mask 1

Pelayanan kami:

1).pengembangan dan desain PCB;


2).Pembuatan PCB dari 1 hingga 32 lapisan (PCB Kaku, PCB Fleksibel, PCB Keramik, PCB Aluminium);


3).Klon PCB;


4).Sumber komponen;


5).Perakitan PCB;


6).Menulis program untuk pelanggan;


7).Tes PCB / PCBA.




FAQ:

Q1.Bisakah saya memesan sampel untuk lampu led?

A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.

Q2: Apakah Anda pabrik atau perusahaan perdagangan?

A: Ya, kami adalah pabriknya, kami memiliki pabrik manufaktur & Perakitan PCB kami sendiri.


Q3: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+(.TGZ)
