SMD 3030 LED Printed Circuit Board OEM HASLENIG OSP Permukaan Finishing
papan sirkuit driver yang dipimpin 3030 Led Led Tube Light Mcpcb untuk cahaya
Keuntungan dari PCB Aluminium:
Penggunaan PCB Aluminium menawarkan beberapa keunggulan dibandingkan PCB FR-4 biasa.Dibandingkan dengan konstruksi FR-4 standar, PCB Aluminium menawarkan pembuangan panas yang jauh lebih unggul.Meskipun hanya sepersepuluh dari ketebalan kaca epoksi konvensional, dielektrik dalam PCB Aluminium dapat 5 hingga 10 kali lebih konduktif secara termal.Hal ini membuat manajemen termal pada PCB Aluminium secara eksponensial lebih efisien dibandingkan dengan PCB kaku konvensional.Oleh karena itu, desainer dapat menggunakan bobot tembaga yang lebih rendah di PCB Aluminium daripada yang disarankan oleh IPC dalam grafik kenaikan panas mereka.
Berbagai Jenis PCB Aluminium
Produsen telah berhasil berinovasi dalam berbagai jenis PCB Aluminium seperti:
PCB Aluminium Fleksibel: Ini menggunakan dielektrik fleksibel baru yang menampilkan sistem resin Polimida dengan pengisi keramik untuk insulasi listrik, konduktivitas termal, dan fleksibilitas yang sangat baik.Basis logam menggunakan Aluminium fleksibel seperti 5754 atau serupa.Kombinasi tersebut menghasilkan PCB yang dapat ditekuk oleh pengguna pada tempatnya, tetapi tidak digunakan untuk pelenturan biasa.
PCB Aluminium Hibrida: Ini menggunakan bahan non-termal sebagai sub-rakitan, yang diproses oleh fabrikator secara independen, dan kemudian diikat ke dasar Aluminium menggunakan bahan termal.Misalnya, PCB FR-4 2 atau 4 lapis konvensional yang diikat ke dasar Aluminium membantu meningkatkan pembuangan panas dan kekakuan mekanis
tipe produk |

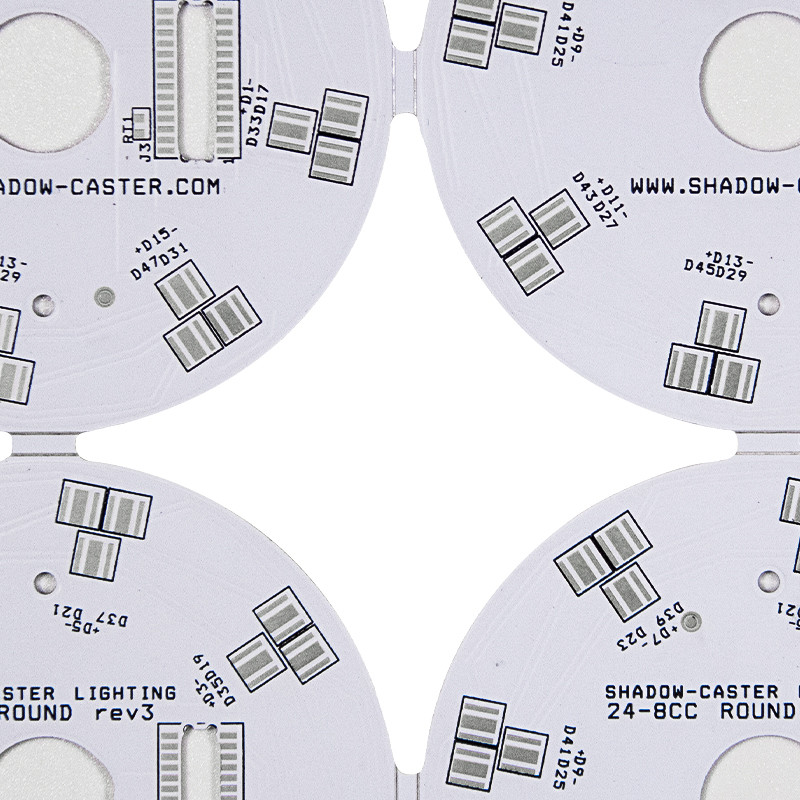

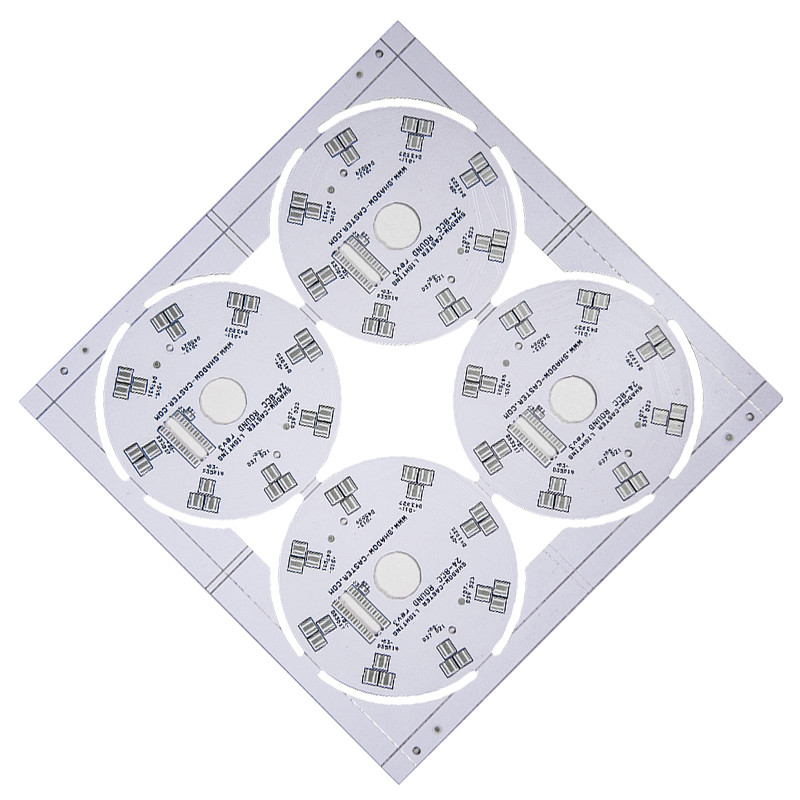

Papan PCB Led Bulat |
Ukuran Panel Maksimum |
20 "* 24" (1170mm * 600mm) |
Ketebalan tembaga |
0.5oz, 1oz, 2oz, 3oz dan 4oz |
Ketebalan Dielektrik (ke Substrat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm |
Ketebalan Papan Selesai |
0.4mm Sampai 4.0mm |
Toleransi Ketebalan |
+/-10% |
Mesin Aluminium |
Pengeboran, Penyadapan, Penggilingan, Perutean, Die-Punching, tab pemutus tersedia |
min.Selesaikan ukuran lubang |
0.25mm |
Tegangan kerja maksimum |
2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm) |
Lebar Min.Track |
0.2mm (8mil) |
Min.Lacak celah |
0.2mm (8mil) |
min.SMD pad pitch |
0.2mm (8mil) |
Penyelesaian Permukaan |
HASL, HASL Bebas Timbal, Emas imersi, Emas kilat, OSP |
Warna topeng solder |
Putih, Hitam, lainnya Tersedia |
Warna legenda |
Hitam, Putih, Lainnya Tersedia |
Aluminium PCB banyak digunakan dalam pencahayaan LED dengan konduktivitas termal yang baik.Kami menyediakan bahan yang bagus dengan konduktivitas termal yang tinggi untuk memastikan masa pakai yang stabil dan panjang untuk produk yang dipimpin dan proyek pemasok daya.
Fitur:
IPC 6013 tipe 1, 2, & 3
1-4 lapisan kemampuan
Konduktivitas termal 1W-300W / mk
Masker solder super putih LED standar tinggi.
FAQ:
Q1.Bisakah saya memesan sampel untuk lampu led?
A: Ya, kami menerima pesanan sampel untuk menguji dan memeriksa kualitas.Sampel campuran dapat diterima.
Q2: Apakah Anda memiliki layanan purna jual produk yang tersedia untuk pelanggan Anda?
A: Ya, untuk masalah kualitas apa pun, Fulltronics akan mengambil tanggung jawab kami untuk menyelesaikannya untuk Anda kapan saja.
Q3: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
