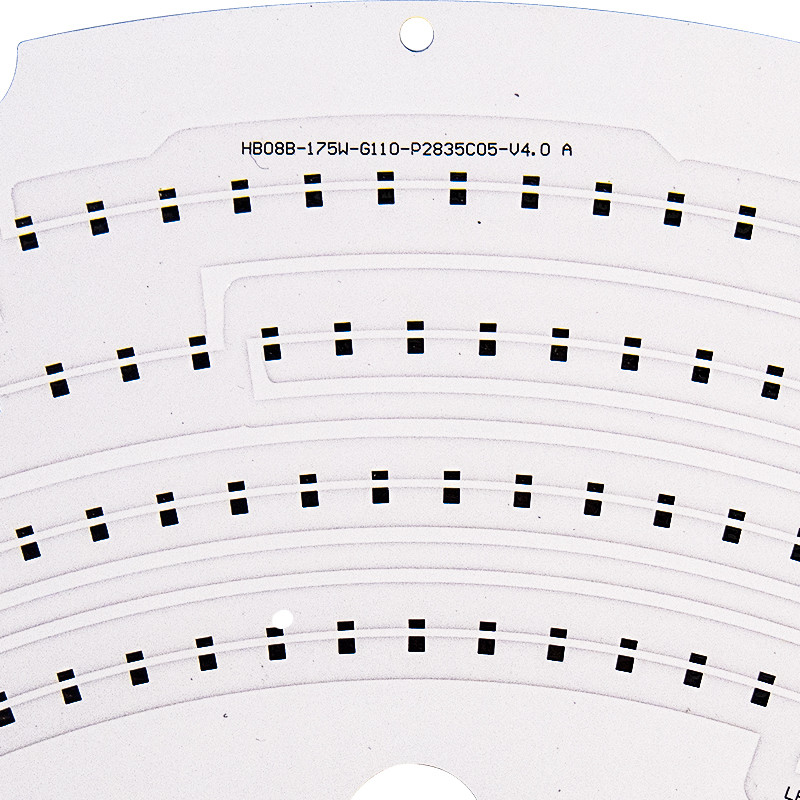

Papan Sirkuit Cetak LED 265V

Aluminium led pcb MCPCB Komponen Elektronik papan 94v0 untuk lampu Panel


PCB Aluminium adalah Papan Sirkuit tercetak yang berisi lapisan tipis bahan dielektrik konduktif.Mereka juga dikenal sebagai Aluminium Clad, Aluminium base, MCPCB (Metal Clad Printed Circuit Board), IMS (Insulated Metal Substrate), PCB Konduktif Termal, dll. PCB Aluminium dikembangkan pada 1970-an, segera setelah itu aplikasinya meningkat secara dramatis.Aplikasi pertama adalah penggunaannya dalam Amplification Hybrid Integrated Circuits.Sekarang mereka digunakan dalam skala besar karena itu perlu bagi kita untuk memiliki gagasan tentang PCB Aluminium dan kepentingannya.

Struktur PCB Aluminium:

Aluminium PCB adalah CCL berbasis aluminium (CCL adalah jenis bahan dasar PCB).AluminiumPCB sebenarnya sangat mirip dengan PCB FR4.Struktur dasar PCB Aluminium adalah empat lapis.Ini terdiri dari lapisan foil tembaga, lapisan dielektrik, lapisan dasar aluminium dan membran dasar aluminium.

• Lapisan Foil Tembaga: lapisan tembaga yang digunakan relatif lebih tebal dari CCL biasa (1oz-10oz).Lapisan tembaga yang lebih tebal berarti daya dukung arus yang lebih besar.

• Lapisan Dielektrik: Lapisan dielektrik adalah lapisan konduktif termal dan tebalnya sekitar 50μm hingga 200μm.Ini memiliki ketahanan termal yang rendah dan cocok untuk aplikasinya.

• Basis Aluminium: Lapisan ketiga adalah alas aluminium yang terbuat dari substrat aluminium.Ini memiliki konduktivitas termal yang tinggi.

• Lapisan Membran Dasar Aluminium: Membran dasar aluminium selektif.Ini memiliki peran protektif dengan menjaga permukaan aluminium aman dari goresan dan goresan yang tidak diinginkan.Ini terdiri dari dua jenis yaitu Lebih rendah dari 120 derajat atau sekitar 250 derajat (anti suhu tinggi)

• PCB lampu LED
  Lapisan		Satu sisi, Sisi Ganda
  Ketebalan papan		0.8, 1.0, 1.2, 1.5, 1.6, 2.0
  Ketebalan foil tembaga		18um, 25um, 35um, 70um (dapat disesuaikan,. harga berbeda)
  Pengobatan permukaan		OSP
  Layar sutra		Putih, Kuning, Hitam
  ukuran PCB		dapat disesuaikan
  Bahan dasar		Aluminium
  Kemasan		Paket Vakum



FAQ:
