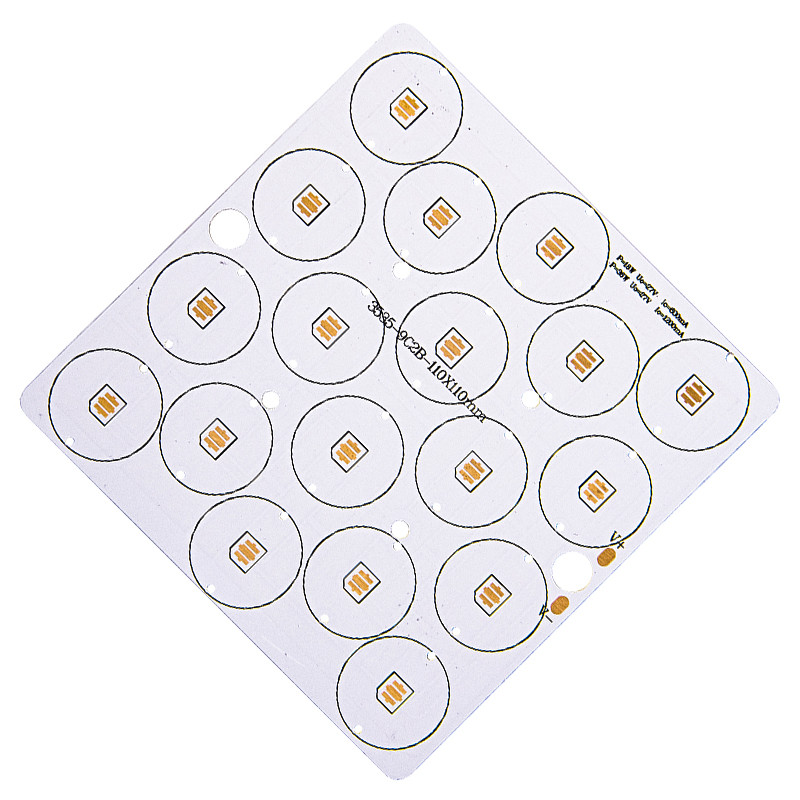

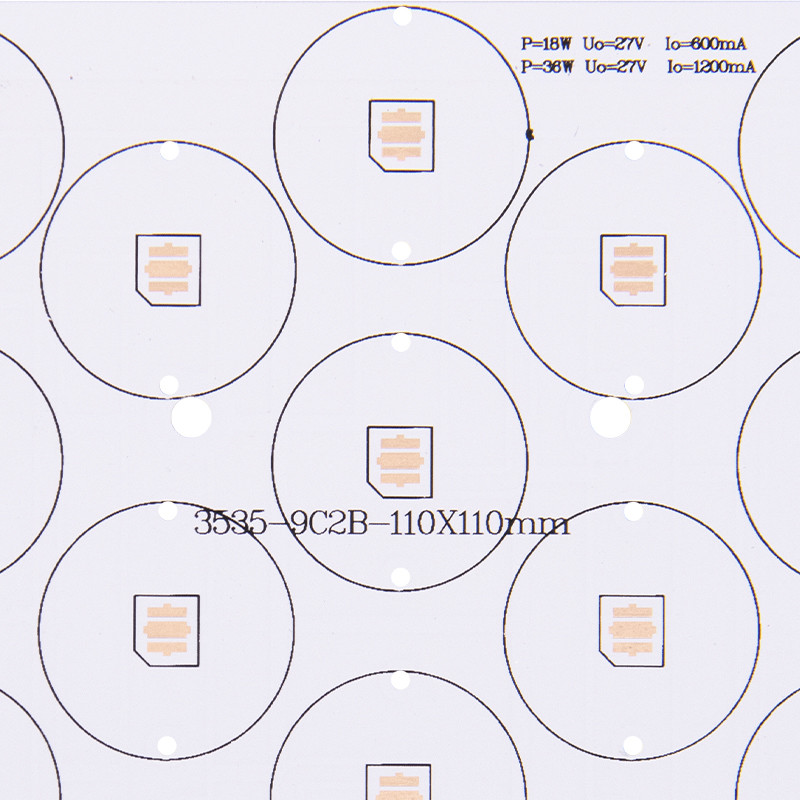

OEM ODM DIY PCB Dua Sisi 5W Papan Sirkuit Aluminium PCB
Papan PCB Aluminium Ringan Panjang DIY 5W Aluminium PCB Circuit Board
Struktur PCB Aluminium
PCB aluminium sebenarnya sangat mirip dengan PCB FR4.Struktur dasar PCB Aluminium adalah empat lapisan.Ini terdiri dari lapisan dielektrik, foil tembaga, lapisan dasar aluminium, dan membran dasar aluminium.
• Lapisan Foil Tembaga
Lapisan tembaga yang digunakan relatif lebih tebal dari CCL biasa (1oz hingga 10oz).Lapisan tembaga yang lebih tebal berarti daya dukung arus yang lebih besar.
• Lapisan Dielektrik
Lapisan Dielektrik adalah lapisan konduktif termal dan tebalnya sekitar 50 mikrometer hingga 200 mikrometer.Ini memiliki ketahanan termal yang rendah dan sangat cocok untuk aplikasinya.
• Basis Aluminium
Lapisan ketiga ini adalah alas aluminium yang terbuat dari substrat aluminium.Ini memiliki konduktivitas termal yang tinggi.Lapisan Membran Dasar Aluminium
Membran dasar aluminium bersifat selektif.Ini memainkan peran defensif dengan menjaga eksterior aluminium aman dari goresan dan goresan yang tidak diinginkan.Ada dua jenis yaitu sekitar 250 derajat atau lebih rendah dari 120 derajat (anti suhu tinggi)
Tidak. |
Barang |
Produksi massal |
Prototipe |
1 |
Lapisan |
1-8 Lapisan |
1-36 Lapisan |
2 |
Maks.Ukuran Panel: |
600*770mm(23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
3 |
Ketebalan Papan Maks. |
8.5mm |
8.5mm |
4 |
min.Ketebalan papan |
2L: 0.3mm, |
2L: 0,2mm, |
5 |
Jarak Minimum Lapisan Dalam |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Lebar garis min |
0,075mm (3/3 juta) |
0,075mm (3/3 juta) |
7 |
Ruang Min Line |
0,075mm (3/3 juta) |
0,075mm (3/3 juta) |
8 |
Ukuran Lubang Min. |
0.15mm(6mil) |
0.15mm(6mil) |
9 |
Ketebalan lubang berlapis min |
20um (0,8 juta) |
20um (0,8 juta) |
10 |
Ukuran lubang Min Blind / Terkubur |
0.1mm (4mil) |
0.1mm (1-8 lapisan) (4mil) |
11 |
PTH Dia.Toleransi |
±0,076mm (±3mil) |
±0,076mm (±3mil) |
12 |
Non PTH Dia.Toleransi |
±0,05mm (±2mil) |
±0,05mm (±2mil) |
13 |
Deviasi Posisi Lubang |
±0,05mm (±2mil) |
±0,05mm (±2mil) |
14 |
Kopi Berat |
4oz/140μm |
6oz/175μm |
15 |
Pitch Min S/M |
0.1mm (4 juta) |
0.1mm (4 juta) |
FAQ:
Q1.Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
