94v0 PCB Dua Sisi HASL OSP ENIG Finishing Permukaan Jari Emas
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: PCB Aluminium Bulat 02
Cahaya Tinggi:

94v0 PCB Dua Sisi

,

ENIG PCB Dua Sisi

,

94v0 PCB Aluminium Dua Sisi

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kemasan vakum dalam, kemasan kotak karton standar luar.
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Standar: IPC-Kelas2/Kelas 3
Ketebalan tembaga: 1 OZ
Lebar garis min: 0.25mm
Ketebalan papan: 1.0/1.2/1.6mm
Finishing permukaan: HASL, OSP, ENIG, Jari emas
Sertifikasi: UL,RoHS, CE
Deskripsi Produk

94v0 PCB Dua Sisi HASL OSP ENIG Finishing Permukaan Jari Emas



Led Tube Double Sided Aluminium Pcb Dengan Bahan 94v0 yang Disesuaikan



Tidak.

Barang

Produksi massal

Prototipe

1

Lapisan

1-8 Lapisan

1-36 Lapisan

2

Maks.Ukuran Panel:

600*770mm(23.62″*30.31″)

600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″)

3

Ketebalan Papan Maks.

8.5mm

8.5mm

4

min.Ketebalan papan

2L: 0.3mm,
4L: 0.4mm,
6L: 0.8mm

2L: 0,2mm,
4L: 0.4mm.
6L: 0.6mm

5

Jarak Minimum Lapisan Dalam

0.1mm (4mil)

0.1mm (4mil)

6

Lebar garis min

0,075mm (3/3 juta)

0,075mm (3/3 juta)

7

Ruang Min Line

0,075mm (3/3 juta)

0,075mm (3/3 juta)

8

Ukuran Lubang Min.

0.15mm(6mil)

0.15mm(6mil)

9

Ketebalan lubang berlapis min

20um (0,8 juta)

20um (0,8 juta)

10

Ukuran lubang Min Blind / Terkubur

0.1mm (4mil)

0.1mm (1-8 lapisan) (4mil)

11

PTH Dia.Toleransi

±0,076mm (±3mil)

±0,076mm (±3mil)

12

Non PTH Dia.Toleransi

±0,05mm (±2mil)

±0,05mm (±2mil)

13

Deviasi Posisi Lubang

±0,05mm (±2mil)

±0,05mm (±2mil)

14

Kopi Berat

4oz/140μm

6oz/175μm

15

Pitch Min S/M

0.1mm (4 juta)

0.1mm (4 juta)

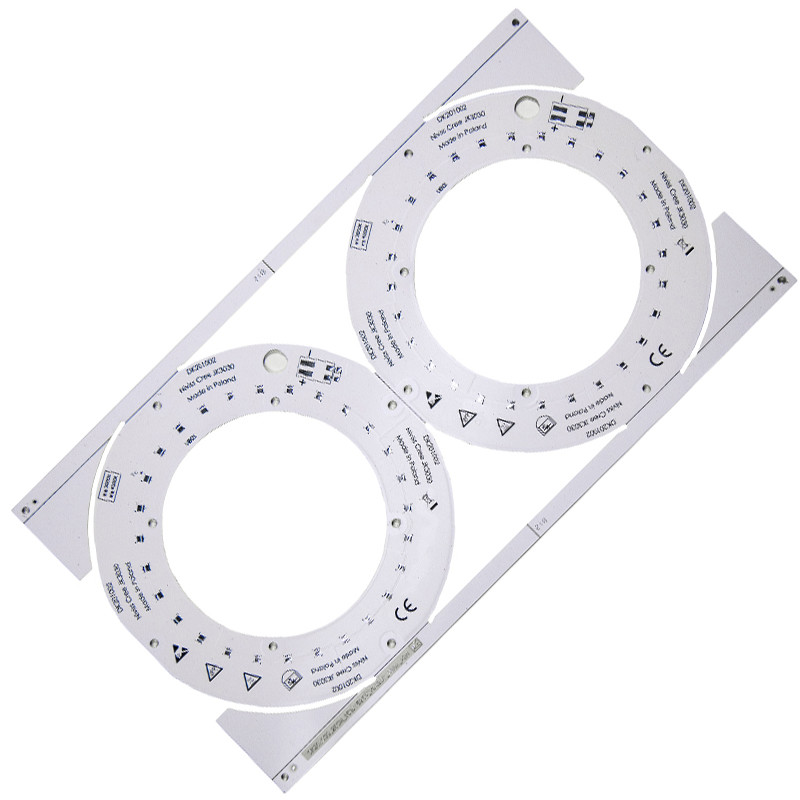

94v0 PCB Dua Sisi HASL OSP ENIG Finishing Permukaan Jari Emas 0

Aplikasi PCB Aluminium:



PCB belakang aluminium sangat cocok untuk situasi di mana persyaratan pembuangan panas termal sangat tinggi.

PCB yang dilapisi dengan aluminium lebih beroperasi dalam mengarahkan energi panas dari komponen papan sirkuit tercetak, oleh karena itu, ini memberikan manajemen suhu yang lebih baik untuk desain PCB.Desain yang didukung aluminium bisa 10 kali lebih efektif daripada desain yang didukung fiberglass dalam hal menghilangkan energi panas dari komponen papan sirkuit.Tingkat disipasi termal yang jauh lebih tinggi memungkinkan daya yang lebih tinggi dan desain densitas yang lebih tinggi untuk diimplementasikan.

1. PCB yang didukung aluminium digunakan lebih dari sebelumnya untuk aplikasi daya tinggi / disipasi panas termal tinggi.

Meskipun awalnya dirancang untuk aplikasi catu daya switching daya tinggi, papan sirkuit cetak yang didukung aluminium telah mendapatkan popularitas dalam aplikasi LED, termasuk lampu lalu lintas, penerangan otomotif, dan penerangan umum.Penggunaan desain aluminium memungkinkan kerapatan LED dalam struktur PCB menjadi lebih tinggi dan agar LED yang dipasang beroperasi pada arus yang lebih tinggi sambil tetap berada dalam toleransi suhu yang ditentukan.

2. PCB yang didukung aluminium juga memungkinkan pengurangan margin keamanan dengan LED daya dibandingkan dengan desain PCB konvensional.

Suhu pengoperasian LED yang lebih rendah dalam desain berarti LED dapat beroperasi untuk jangka waktu yang lebih lama sebelum gagal.

3. Aplikasi lain untuk PCB aluminium termasuk catu daya, sirkuit arus tinggi, pengontrol motor, dan aplikasi otomotif.

Bahan PCB inti aluminium sangat beroperasi dalam aplikasi pembuangan panas termal yang mencakup sirkuit terintegrasi pemasangan permukaan daya tinggi.Karena tingginya tingkat disipasi termal yang terkait dengan PCB yang didukung aluminium, desain papan sirkuit dapat disederhanakan.PCB aluminium menghilangkan heat sink dan udara paksa, yang pada akhirnya menurunkan biaya desain.Hampir semua desain yang dapat dibuat lebih baik dengan meningkatkan konduksi termal dan kontrol suhu adalah kandidat untuk PCB yang didukung aluminium.

PCB berbahan dasar aluminium terdiri dari alas aluminium sedangkan PCB tradisional menggunakan substrat fiberglass (standar FR4), lapisan sirkuit standar, dan lapisan dielektrik konduktif termal (PCB tipis yang terikat pada alas aluminium).Akibatnya, lapisan sirkuit bisa sama rumitnya dengan lapisan yang dipasang pada PCB serat tradisional.

PCB yang didukung aluminium dapat secara andal meningkatkan umur simpan dan daya tahan desain melalui pengurangan terkait dalam tingkat kegagalan dan kontrol suhu.

Desain aluminium juga menghasilkan tingkat ekspansi termal yang rendah dibandingkan desain PBS lainnya dan stabilitas mekanis yang lebih baik.

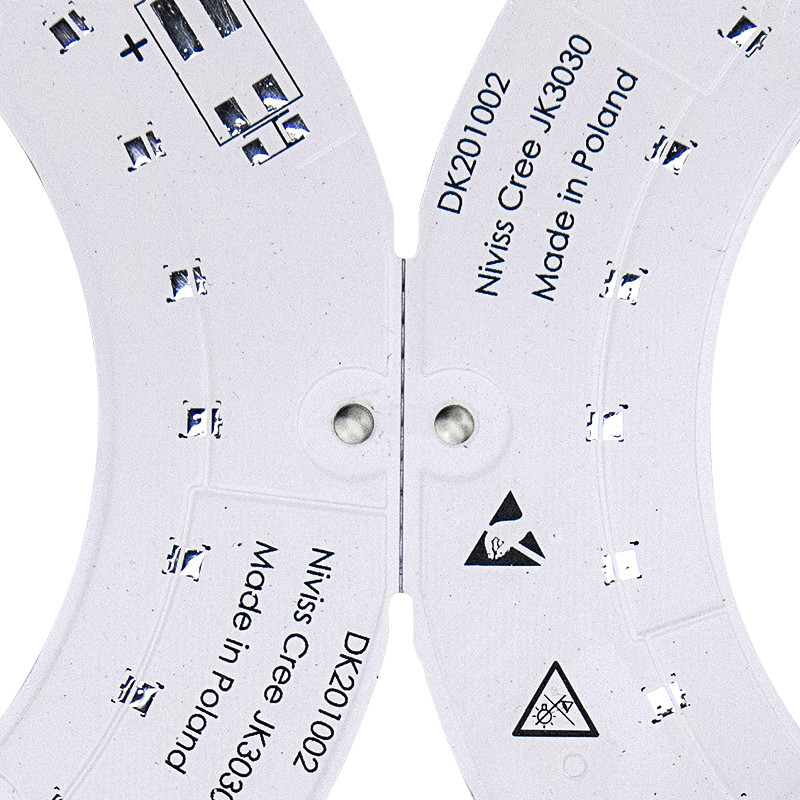

94v0 PCB Dua Sisi HASL OSP ENIG Finishing Permukaan Jari Emas 1


FAQ:

Q1.Bagaimana dengan biaya Pengiriman?

A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.



Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?

A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.



Q3: Bagaimana dengan kapasitas pasokan Anda?

A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
