Tembaga Berat HASL ENIG Gold Finger 2 Sided PCB Black Solder Mask
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: PCB Aluminium Hitam
Cahaya Tinggi:

Jari Emas 2 Sisi PCB

,

ENIG 2 Sisi PC

,

ENIG PCB Tembaga Berat

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kemasan vakum dalam, kemasan kotak karton standar luar.
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Standar: IPC-Kelas2/Kelas 3
Fitur: 100% E-TEST
Lebar garis min: 0,075mm (3/3 juta)
Ketebalan papan: 1.0/1.2/1.6mm
Finishing permukaan: HASL, OSP, ENIG, Jari emas
Sertifikasi: UL,RoHS, CE
Deskripsi Produk

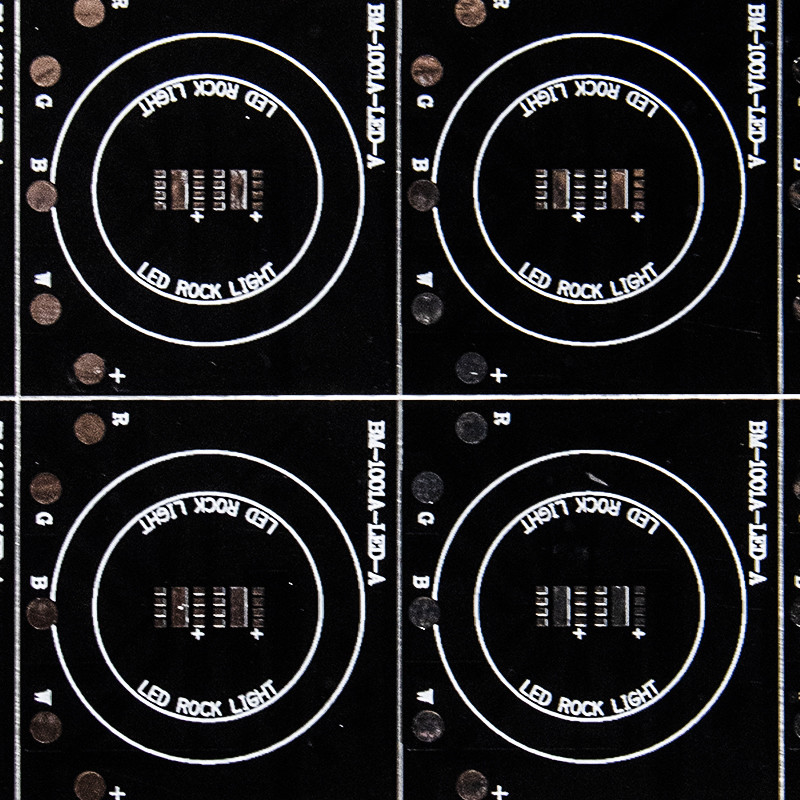

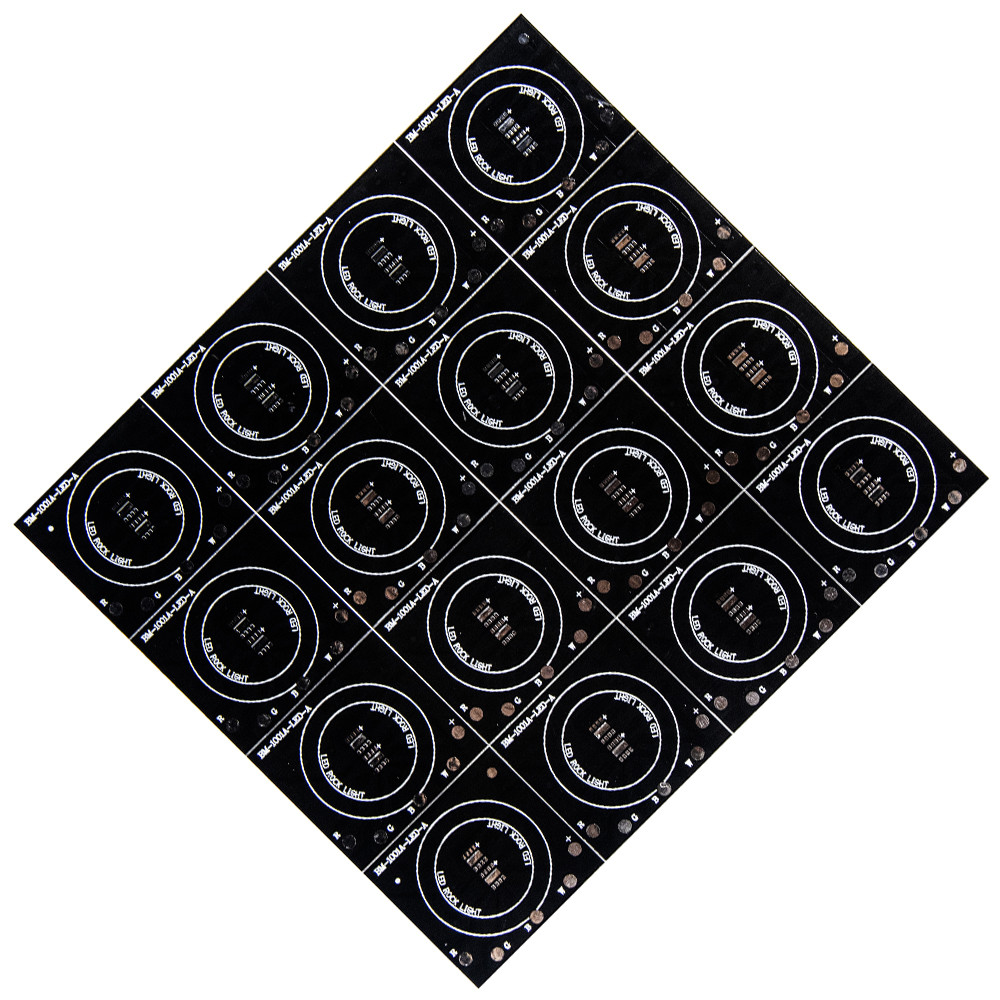

Tembaga Berat HASL ENIG Gold Finger 2 Sided PCB Black Solder Mask



Black Soldermask Aluminium Pcb Produsen Tembaga Berat Untuk Produk Led Panas



Tidak. Barang Produksi massal Prototipe
1 Lapisan 1-8 Lapisan 1-36 Lapisan
2 Maks.Ukuran Panel: 600*770mm(23.62″*30.31″) 600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″)
3 Ketebalan Papan Maks. 8.5mm 8.5mm
4 min.Ketebalan papan 2L: 0.3mm,
4L: 0.4mm,
6L: 0.8mm
2L: 0,2mm,
4L: 0.4mm.
6L: 0.6mm
5 Jarak Minimum Lapisan Dalam 0.1mm (4mil) 0.1mm (4mil)
6 Lebar garis min 0,075mm (3/3 juta) 0,075mm (3/3 juta)
7 Ruang Min Line 0,075mm (3/3 juta) 0,075mm (3/3 juta)
8 Ukuran Lubang Min. 0.15mm(6mil) 0.15mm(6mil)
9 Ketebalan lubang berlapis min 20um (0,8 juta) 20um (0,8 juta)
10 Ukuran lubang Min Blind / Terkubur 0.1mm (4mil) 0.1mm (1-8 lapisan) (4mil)
11 PTH Dia.Toleransi ±0,076mm (±3mil) ±0,076mm (±3mil)
12 Non PTH Dia.Toleransi ±0,05mm (±2mil) ±0,05mm (±2mil)
13 Deviasi Posisi Lubang ±0,05mm (±2mil) ±0,05mm (±2mil)
14 Kopi Berat 4oz/140μm 6oz/175μm
15 Pitch Min S/M 0.1mm (4 juta) 0.1mm (4 juta)



Lapisan Sirkuit PCB Aluminium soldermask hitam



Lapisan sirkuit (umumnya digunakan foil tembaga elektrolitik) terukir untuk membentuk sirkuit tercetak, Dibandingkan dengan bahan FR4, Aluminium PCB dapat menanggung arus listrik yang lebih tinggi ketika lapisan sirkuit tebal yang sama dan lebar jejak yang sama.



Tembaga Berat HASL ENIG Gold Finger 2 Sided PCB Black Solder Mask 0



Kinerja PCB Aluminium:

1. Stabilitas Dimensi

PCB aluminium menampilkan stabilitas dimensi & ukuran stabil.Misalnya, ketika dipanaskan dari 30-140 derajat, dimensinya hanya berubah 2,5%-3,0%.

2. Disipasi Termal

Performa PCB aluminium saat melarutkan panas cukup baik dibandingkan dengan PCB FR4 biasa.Misalnya, PCB FR4 yang tebalnya 1,5 mm akan memiliki ketahanan termal 20-22 derajat per watt sedangkan PCB aluminium setebal 1,5 mm akan memiliki ketahanan termal sekitar 1-2 derajat per watt.

3. Ekspansi Termal

Setiap zat memiliki koefisien muai panasnya sendiri.CTE tembaga (18ppm/C) dan aluminium (22ppm/C) cukup dekat.Karena PCB aluminium bekerja dengan baik dalam hal disipasi termal, mereka tidak memiliki masalah kontraksi atau pengembangan yang parah.Mereka bekerja dengan sangat baik dan tahan lama plus dapat diandalkan.





Tembaga Berat HASL ENIG Gold Finger 2 Sided PCB Black Solder Mask 1


FAQ:



Q1.Bagaimana dengan biaya Pengiriman?

A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.



Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?

A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.



Q3: Apa produk utama dari layanan PCB/PCBA Anda?

A: Kontrol Industri, Otomotif, Peralatan Medis, Elektronik Komunikasi, Perangkat Keamanan.
