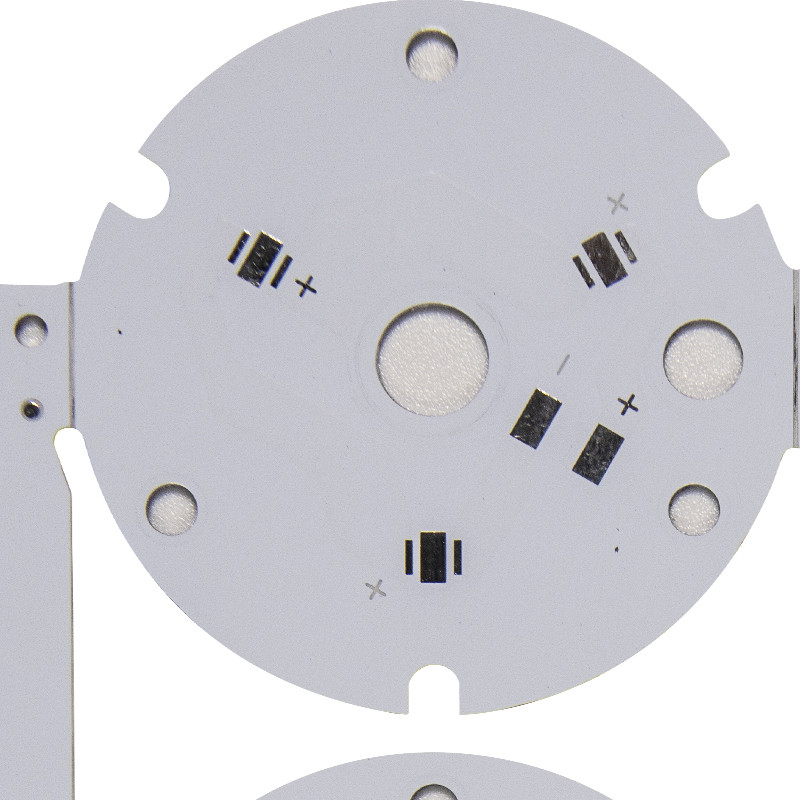

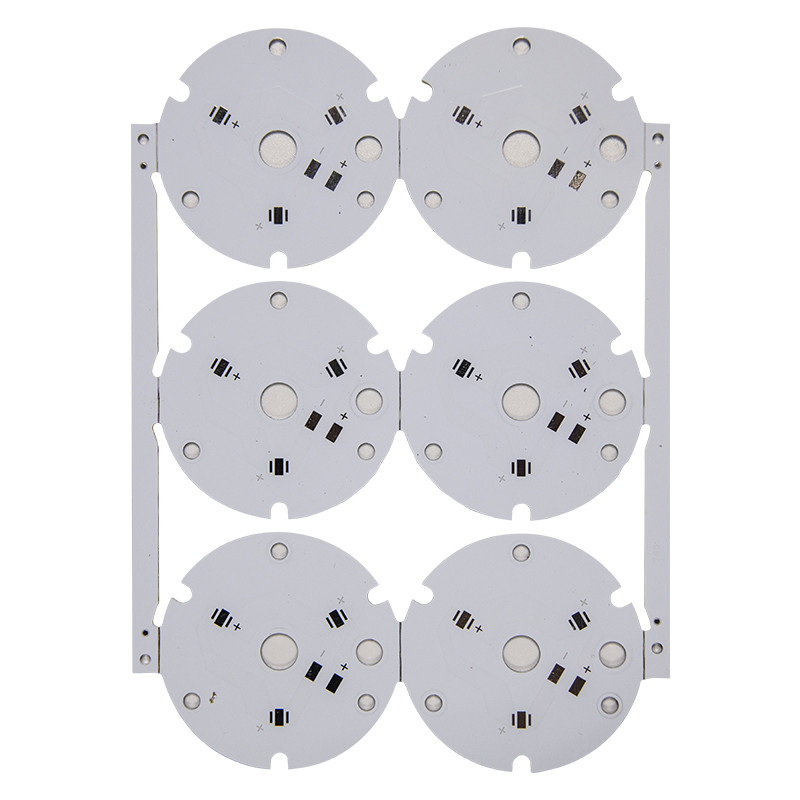

Lampu Surya Kustom 94v0 LED PCB Board Aluminium Flying Probe
Lampu surya kustom pcb 94v-0 aluminium pcb papan sirkuit led pcb
Apa itu Papan PCB LED SMD?
SMD adalah singkatan dari Surface Mount Device.Teknologi pemasangan permukaan (SMT) hampir menggantikan teknologi lubang.Namun, teknologi lubang tembus masih digunakan untuk komponen yang tidak dapat dipasang di permukaan.Oleh karena itu, PCB LED Surface Mount sangat populer
SMD adalah komponen kompak yang dapat langsung ditempatkan di atas PCB.Tidak perlu lubang karena komponen tidak memiliki lead atau mungkin memiliki lead kecil.Hanya ada kontak kecil di ujung perangkat yang digunakan untuk membuat koneksi.Akibatnya, PCBA sangat kompak.SMD disolder menggunakan penyolderan reflow.Pada awalnya, pasta solder diterapkan pada papan kosong.Kemudian, komponen dipetik dan ditempatkan di tempat yang diinginkan.Akhirnya, papan dilewatkan melalui oven reflow, dan komponen dipasang langsung tanpa kerumitan.
Papan PCB LED SMD berisi LED SMD yang lebih ringkas daripada ekuivalen lubang tembusnya.SMD LED banyak digunakan saat ini.Mereka memberikan output lumen yang lebih tinggi, yang meningkatkan tingkat pencahayaan di area tersebut.Mereka lebih efisien dan lebih cerah.Inilah alasan papan PCB LED SMD lebih disukai.
Lapisan |
Produksi massal: 2~58 lapisan / Pilot run: 64 lapisan |
Maks.Ketebalan |
Produksi massal: 394mil (10mm) / Pilot run: 17,5mm |
Bahan |
FR-4 (Standar FR4, Mid-Tg FR4, Hi-Tg FR4, bahan perakitan bebas timah), Bebas Halogen, Isi keramik, Teflon, Polimida, BT, PPO, PPE, Hibrida, Hibrida parsial, dll. |
min.Lebar / Spasi |
Lapisan dalam: 3mil/3mil (HOZ), Lapisan luar: 4mil/4mil(1OZ) |
Maks.Ketebalan Tembaga |
Bersertifikat UL: 6.0 OZ / Pilot run: 12OZ |
min.Ukuran lubang: |
Bor mekanis: 8mil (0,2mm) Bor laser: 3mil (0,075mm) |
Maks.Ukuran Panel: |
1150mm × 560mm |
Rasio Aspek |
18: 1 |
Permukaan Selesai |
HASL, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger |
Proses Khusus |
Lubang Terkubur, Lubang Buta, Resistansi Tertanam, Kapasitas Tertanam, Hibrida, Hibrida parsial, Kepadatan tinggi sebagian, Pengeboran balik, dan Kontrol resistansi. |
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2: Apakah Anda menawarkan jaminan untuk produk?
A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
