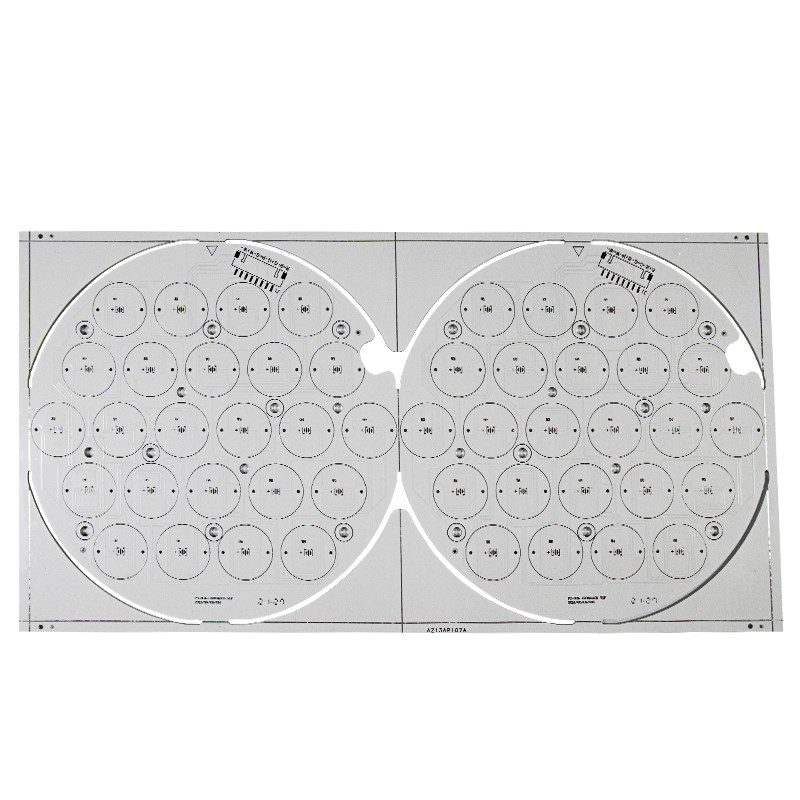

PCB Bulat 150mm SMD LED PCB Board UNTUK Pencahayaan 100 Watt 3030
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: papan pcb bulat 02
Cahaya Tinggi:

Dia 150mm SMD LED PCB Board

,

3030 SMD LED PCB Board

,

Dia 150mm SMD LED Circuit Board

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kemasan vakum dalam, kemasan kotak karton standar luar.
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T, Western Union
Spesifikasi
Nama Produk: papan pcb bulat
Tipe: Dapat disesuaikan
Topeng solder: Putih, Hitam, Kuning
Pengujian listrik: Fixture / Probe Terbang
Toleransi lubang: PTH: ±0,075, NTPH: ±0,05
Permukaan Selesai: OSP, HASL, HASL Lf, Immersion Gold, Dll.
Deskripsi Produk

PCB Bulat 150mm SMD LED PCB Board UNTUK Pencahayaan 100 Watt 3030



Papan PCB LED SMD Bulat Dia 150mm 100 Watt SMD 3030 Led Garansi 2 Tahun



Aluminium PC adalah salah satu jenis papan sirkuit cetak inti logam (MCPCB), banyak digunakan dalam industri pencahayaan LED.



Jika Anda mencari Produsen Aluminium PCB, Yizhuo memiliki pengalaman yang kaya dalam pembuatan Aluminium PCB dengan konduktivitas termal yang tinggi, kami menawarkan layanan kelas satu dan pilihan teknologi tinggi yang luas.

MCPCB, Metal Core PCB, thermal PCB – apapun nama yang Anda inginkan, semuanya adalah papan yang menggunakan bahan logam dasar sebagai bagian penyebar panas dari papan sirkuit. Jenis ini biasanya dibuat dengan dasar logam yang terdiri dari aluminium (paling umum ) tetapi juga dapat diproduksi dengan tembaga.



Tidak.

Barang

Produksi massal

Prototipe

1

Lapisan

1-8 Lapisan

1-36 Lapisan

2

Maks.Ukuran Panel:

600*770mm(23.62″*30.31″)

600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″)

3

Ketebalan Papan Maks.

8.5mm

8.5mm

4

min.Ketebalan papan

2L: 0.3mm,
4L: 0.4mm,
6L: 0.8mm

2L: 0,2mm,
4L: 0.4mm.
6L: 0.6mm

5

Jarak Minimum Lapisan Dalam

0.1mm (4mil)

0.1mm (4mil)

6

Lebar garis min

0,075mm (3/3 juta)

0,075mm (3/3 juta)

7

Ruang Min Line

0,075mm (3/3 juta)

0,075mm (3/3 juta)

8

Ukuran Lubang Min.

0.15mm(6mil)

0.15mm(6mil)

9

Ketebalan lubang berlapis min

20um (0,8 juta)

20um (0,8 juta)

10

Ukuran lubang Min Blind / Terkubur

0.1mm (4mil)

0.1mm (1-8 lapisan) (4mil)

11

PTH Dia.Toleransi

±0,076mm (±3mil)

±0,076mm (±3mil)

12

Non PTH Dia.Toleransi

±0,05mm (±2mil)

±0,05mm (±2mil)

13

Deviasi Posisi Lubang

±0,05mm (±2mil)

±0,05mm (±2mil)

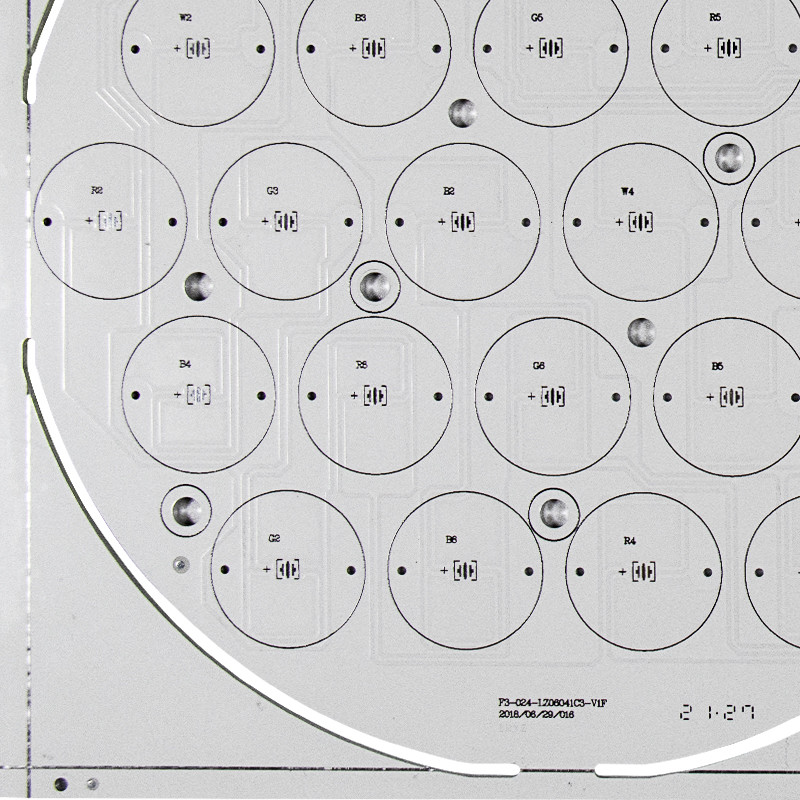

PCB Bulat 150mm SMD LED PCB Board UNTUK Pencahayaan 100 Watt 3030 0



Aplikasi PCB Aluminium:

Aplikasi penerangan umum (Lampu Jalan, Senter, Lampu Sorot, dll.)

Aplikasi unit lampu belakang

Aplikasi LED otomotif sistem

Konverter daya: telekomunikasi, pengatur tegangan tinggi, catu daya

Aplikasi kontrol motor hibrida/listrik

fotovoltaik

PCB Bulat 150mm SMD LED PCB Board UNTUK Pencahayaan 100 Watt 3030 1


FAQ:

Q1.Apa yang dibutuhkan untuk kutipan PCB PCBA?

A: Kuantitas, file Gerber, dan persyaratan Teknik (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)



Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?

A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.



Q3: Berapa lama waktu tunggu?

A: Untuk sampel, ini akan memakan waktu 5-7 hari kerja;untuk pesanan massal, ini akan memakan waktu 10-15 hari kata.
