Perakitan Papan Sirkuit Cetak PCB 220v Silkscreen Putih 5730 Chip LED
1 buah
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: UL,CE,ROHS
Nomor model: Papan PCB LED 10
Cahaya Tinggi:

220v PCB Printed Circuit Board Assembly

,

5730 PCB Printed Circuit Board Assembly

,

PCB Prototype Dan Assembly

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 120000 sq.m/per bulan
Spesifikasi
Bahan dasar: Papan PCB LED
Layanan pengujian: fixturer pengujian jig / pengujian terbang
Sertifikat: ISO9001: 2008, ROHS, UL
Layar silks: putih
Finishing permukaan:: HASL/ENIG/OSP/Perak Immersion
Aplikasi: Lampu LED industri
Deskripsi Produk

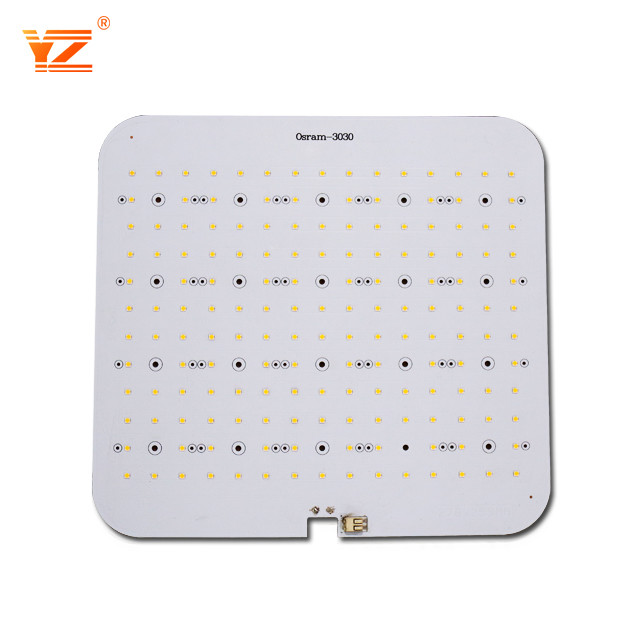

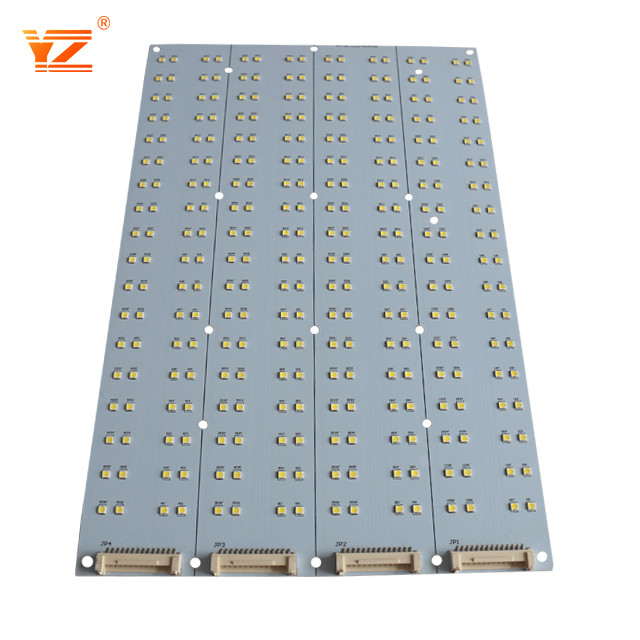

Perakitan Papan Sirkuit Cetak PCB 220v Silkscreen Putih 5730 Chip LED



OEM LED Aluminium Circuit board 220v 5730 chip Led Untuk Papan PCB LED



PCB aluminium:



Aluminium PCB adalah sejenis laminasi berlapis tembaga berbasis logam dengan fungsi pembuangan panas yang baik.Umumnya single panel terdiri dari tiga lapisan, yaitu lapisan sirkuit (copper foil), lapisan insulasi dan dasar logam.Digunakan untuk penggunaan kelas atas juga dirancang untuk panel ganda, strukturnya adalah lapisan sirkuit, lapisan insulasi, alas aluminium, lapisan insulasi, lapisan sirkuit.Sangat sedikit aplikasi papan multi-lapisan, yang dapat dibuat dengan mengikat papan multi-lapisan biasa dengan lapisan isolasi dan dasar aluminium.



PCB LED adalah PCB Aluminium, yang juga berarti papan sirkuit tercetak, tetapi bahan PCB adalah paduan aluminium.Dahulu bahan PCB adalah fiber glass, namun karena panas LED lebih besar, maka PCB yang digunakan untuk lampu LED umumnya adalah Substrat aluminium, yang dapat menghantarkan panas dengan cepat.PCB yang digunakan untuk peralatan atau peralatan listrik lainnya adalah papan serat kaca.



Kapasitas PCB

Bahan dasar

FR-4, CEM-3, aluminium

Lapisan

1-22 lapisan

Panel Maks

1550mm * 800mm

Ketebalan Tembaga

0.5oz, 1oz, 2oz, 3oz,4oz

Ketebalan Dielektrik

0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm

Ketebalan Inti Papan

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm dan 3.2mm

Ketebalan papan

0.4mm - 4.0mm

Toleransi Ketebalan

+/-10%

Mesin Aluminium

Pengeboran, Tapping, Milling, Routing, Die-Punching, tab Break-off tersedia

lubang kecil

0,2 mm

Tegangan Kerja Maks

2.5kVDC (Dielektrik 0.075mm), 3.75kVDC (Dielektrik 0.15mm)

Lebar Jalur Min

0.2mm (8 juta)

Kesenjangan Jalur Min

0.2mm (8 juta)

Min SMD Pad Pitch

0.2mm (8 juta)

Penyelesaian Permukaan

HASL bebas timah, Immersion Gold, Immersion Silver

Warna Masker Solder

Hijau, Biru dll

Warna Legenda

Hitam, Putih dll

tes elektronik

ya

Sertifikat

UL / ROHS / ISO9001



Perakitan Papan Sirkuit Cetak PCB 220v Silkscreen Putih 5730 Chip LED 0

Lampu LED PCB dapat dimasukkan ke dalam berbagai aplikasi pencahayaan karena kombinasi efisiensi energi yang sangat baik, biaya rendah, dan fleksibilitas desain maksimum.Contohnya termasuk lampu depan Otomotif, lampu pendaratan landasan pacu Bandara, Penerangan yang digunakan dalam aplikasi lapangan militer, Penerangan jalan, Penerangan terowongan jalan raya, Penerangan fotovoltaik (solar), Senter dan lentera, Penerangan lalu lintas dan sinyal, Penerangan di ruang operasi rumah sakit, Penerangan pabrik dengan pertumbuhan tinggi dan banyak lainnya.





Perakitan Papan Sirkuit Cetak PCB 220v Silkscreen Putih 5730 Chip LED 1



FAQ:

Q1. Apakah Anda memiliki MOQ terbatas?
SEBUAH: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs..



Q2. Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
SEBUAH: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.



Q3: Apa yang dibutuhkan untuk kutipan PCB PCBA?

A: Kuantitas, file Gerber, dan persyaratan Teknik (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)
