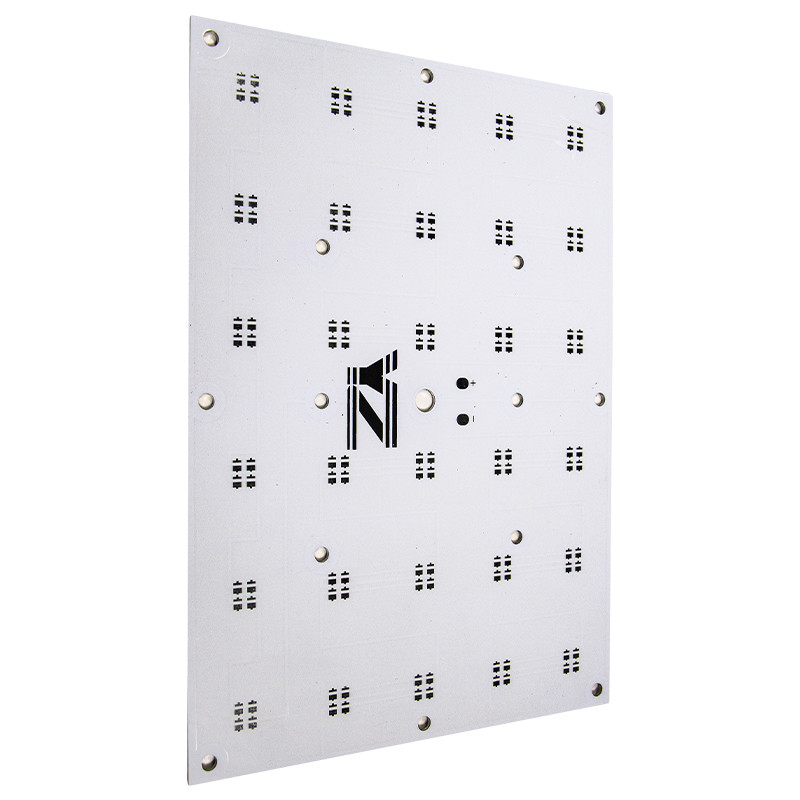

Disesuaikan 3030 2835 Aluminium PCB Board Untuk Lampu Led Bulb
Modul papan sirkuit PCB aluminium mcpcb dipimpin lampu bohlam untuk tumbuh cahaya
Manufaktur Aluminium PCB: Struktur Aluminium PCB
Laminasi berlapis tembaga (CCL) adalah dasar dari struktur aluminium PCB.Ini terdiri dari membran aluminium, dasar aluminium, lapisan dielektrik, dan foil tembaga.Pada gambar di bawah, Anda dapat melihat struktur laminasi berlapis tembaga.
Lapisan Foil Tembaga
Aluminium CCL memiliki lapisan foil tembaga yang sama dengan jenis CCL PCC lainnya.Ini adalah tujuan saat ini untuk menyediakan daya dukung arus yang besar.Karena itu, memilih sirkuit tembaga tebal adalah keputusan yang baik dalam pembuatan PCB aluminium.
Umumnya, pabrikan lebih menyukai ketebalan antara 1oz hingga 10oz.Penting bagi bagian belakang foil tembaga untuk menjalani perlakuan oksidasi yang berbeda.Perawatannya juga melibatkan bahan kimia.
Demikian juga, sisi depan melewati pelapisan dan penyepuhan kuningan.Alasan utama untuk perawatan depan adalah untuk meningkatkan kekuatan pengelupasan dari Papan Sirkuit Cetak aluminium.
Lapisan Dielektrik
Lapisan berikutnya, adalah lapisan dielektrik.Ini kompromi dari bahan dielektrik termal terdiri.Bahan ini memiliki ketahanan termal yang rendah.Umumnya memiliki ketebalan mulai dari 50μm hingga 200μm.Ketebalannya tergantung pada jenis Printed Circuit Board dan permintaan konsumen.
Lapisan ini tampaknya merupakan teknologi inti Printed Circuit Board aluminium.Ini memiliki fungsi yang sama dengan penuaan anti-termal.Selain itu, ia memiliki kapasitas untuk menahan tekanan termal serta tekanan mekanis.
Lapisan Dasar Aluminium
Ketika kami mengatakan lapisan dasar aluminium, yang kami maksud adalah substrat aluminium.Substrat ini mendukung semua komponen yang ada di papan.Ini mengikat komponen ke papan.Sangat penting untuk substrat ini menjadi sangat konduktif termal.
Lapisan dasar juga harus sesuai untuk berbagai proses mekanis termasuk pemotongan, pelubangan, dan pengeboran.
membran dasar
Basis aluminium berperan penting dalam melindungi permukaan aluminium PCB.Ini memastikan bahwa permukaan aman dari etsa dan goresan agen.Ada dua jenis utama membran dasar, pertama biasa dan kedua anti-suhu tinggi.
Membran biasa biasanya tahan suhu lebih rendah dari 120 °C.Sebaliknya, suhu anti-tinggi dapat bertahan hingga 250 ° C.
Tipe anti-tinggi adalah pilihan terbaik untuk perataan solder udara panas.
Kemampuan PCBA |
|
Turnkey PCBA |
PCB + sumber komponen + perakitan + paket |
Detail perakitan |
Jalur SMT dan Thru-hole, ISO SMT dan DIP |
Waktu Pimpin |
Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja |
Pengujian pada produk |
Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, Uji Fungsional |
Kuantitas |
Jumlah minimal: 1 pcs.Prototipe, pesanan kecil, pesanan massal, semuanya OK |
File yang dibutuhkan |
PCB: File Gerber (CAM, PCB, PCBDOC) |
Komponen: Bill of Material (daftar BOM) |
|
Perakitan: File Pick-N-Place |
|
Ukuran Panel PCB |
Ukuran minimal: 0.25*0.25 inci (6*6mm) |
Ukuran maks: 20 * 20 inci (500 * 500mm) |
|
Jenis Solder PCB |
Pasta Solder Larut Air, bebas timah RoHS |
Detail komponen |
Pasif Turun ke ukuran 0201 |
BGA dan VFBGA |
|
Pembawa Chip Tanpa Timbal/CSP |
|
Perakitan SMT dua sisi |
|
Pitch Halus hingga 0.8mils |
|
Perbaikan dan Reball BGA |
|
Penghapusan dan Penggantian Bagian |
|
Paket komponen |
Potong Pita, Tabung, Gulungan, Bagian Longgar |
Proses perakitan PCB |
Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Gelombang |
FAQ:
Q1. Apa yang dibutuhkan untuk kutipan PCB PCBA?
SEBUAH: PCB: Kuantitas, file Gerber, dan persyaratan Teknik (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)
Q2. Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
SEBUAH: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3: Berapa lama waktu tunggu?
A: Untuk sampel, ini akan memakan waktu 5-7 hari kerja;untuk pesanan massal, ini akan memakan waktu 10-15 hari kata.
