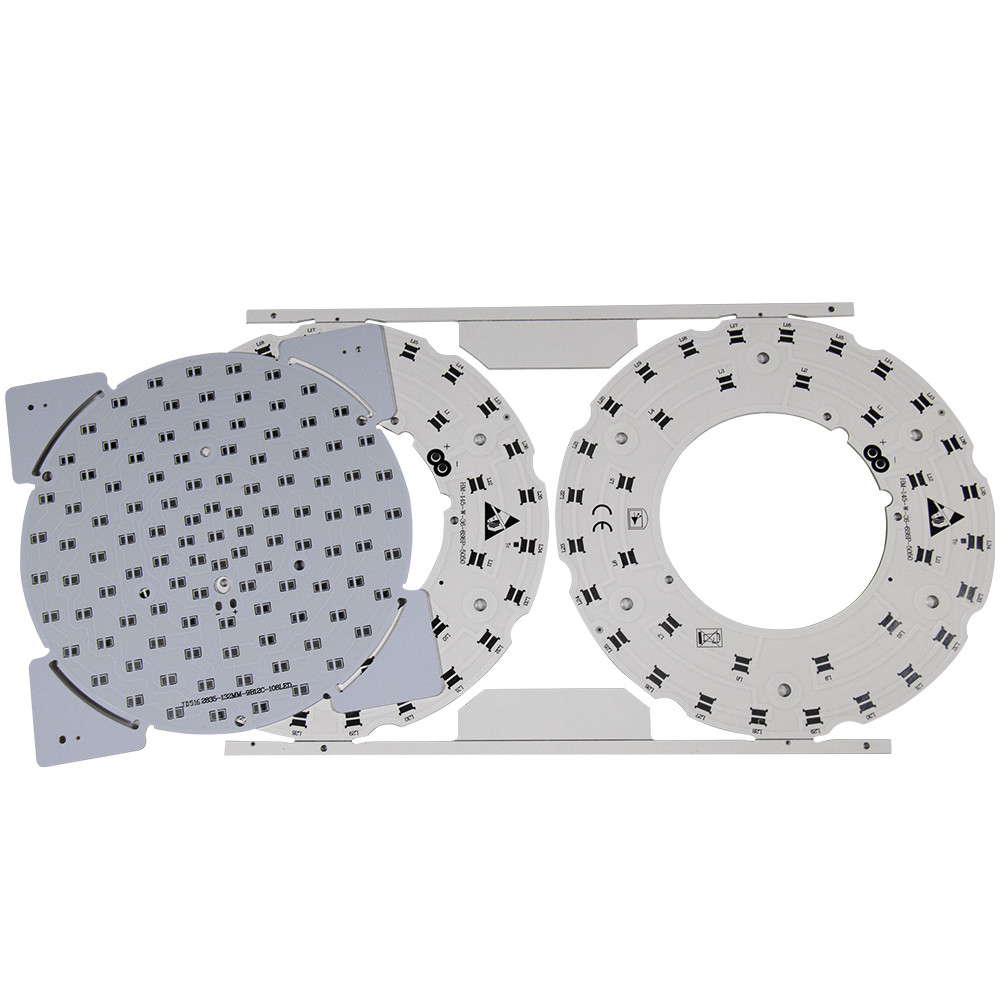

OEM SMD 12V 18W LED PCB Circuit Board Layanan Silkscreen Kustom
1 buah
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: UL,CE,ROHS
Nomor model: mcpcb 06
Cahaya Tinggi:

Papan Sirkuit PCB LED 18W

,

Papan Sirkuit PCB LED 12V SMD

,

Papan PCB LED SMD 18W

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 120000 sq.m/per bulan
Spesifikasi
Lapisan: 1-2 lapisan
Pengujian: fixturer pengujian jig / pengujian terbang
Sertifikat: ISO9001: 2008, ROHS, UL
Ukuran papan: Dapat disesuaikan
Layar silks: Putih, Kuning, Hitam
Finishing permukaan: HASL, OSP, ENIG, Jari emas
Deskripsi Produk

OEM SMD 12V 18W LED PCB Circuit Board Layanan Silkscreen Kustom



SMD led PCB papan sirkuit layanan OEM 12V 18W papan PCB sirkuit cetak

Papan Sirkuit Cetak Aluminium: Pendahuluan

Produsen PCB aluminium menghasilkan paduan aluminium setelah beberapa perlakuan panas dan proses pra-penggambaran.Langkah-langkah ini sangat penting untuk memastikan kualitas paduan Aluminium.Anda tidak dapat membandingkan kekuatannya dengan sistem 2XXX atau sistem 7XXX.

Namun, pabrikan menikmati kinerja pemrosesan, karakteristik pelapisan listrik, kekuatan pengelasan, dan ketahanan korosi dari paduan silikon dan magnesiumnya.Selain itu, ia menawarkan ketangguhan, material kompak, tidak ada deformasi dan material bebas cacat.

Poles dan pewarnaan juga mudah dan efisien.Efek oksidasi yang menakjubkan semakin menambah daya tariknya.

Manufaktur Aluminium PCB: Struktur Aluminium PCB

Laminasi berlapis tembaga (CCL) adalah dasar dari struktur aluminium PCB.Ini terdiri dari membran aluminium, dasar aluminium, lapisan dielektrik, dan foil tembaga.Pada gambar di bawah, Anda dapat melihat struktur laminasi berlapis tembaga.

Lapisan Foil Tembaga

Aluminium CCL memiliki lapisan foil tembaga yang sama dengan jenis CCL PCC lainnya.Ini adalah tujuan saat ini untuk menyediakan daya dukung arus yang besar.Karena itu, memilih sirkuit tembaga tebal adalah keputusan yang baik dalam pembuatan PCB aluminium.

Umumnya, pabrikan lebih menyukai ketebalan antara 1oz hingga 10oz.Penting bagi bagian belakang foil tembaga untuk menjalani perlakuan oksidasi yang berbeda.Perawatannya juga melibatkan bahan kimia.

Demikian juga, sisi depan melewati pelapisan dan penyepuhan kuningan.Alasan utama untuk perawatan depan adalah untuk meningkatkan kekuatan pengelupasan dari Papan Sirkuit Cetak aluminium.

Lapisan Dielektrik

Lapisan berikutnya, adalah lapisan dielektrik.Ini kompromi dari bahan dielektrik termal terdiri.Bahan ini memiliki ketahanan termal yang rendah.Umumnya memiliki ketebalan mulai dari 50μm hingga 200μm.Ketebalannya tergantung pada jenis Printed Circuit Board dan permintaan konsumen.

Lapisan ini tampaknya merupakan teknologi inti Printed Circuit Board aluminium.Ini memiliki fungsi yang sama dengan penuaan anti-termal.Selain itu, ia memiliki kapasitas untuk menahan tekanan termal serta tekanan mekanis.

Lapisan Dasar Aluminium

Ketika kami mengatakan lapisan dasar aluminium, yang kami maksud adalah substrat aluminium.Substrat ini mendukung semua komponen yang ada di papan.Ini mengikat komponen ke papan.Sangat penting untuk substrat ini menjadi sangat konduktif termal.

Lapisan dasar juga harus sesuai untuk berbagai proses mekanis termasuk pemotongan, pelubangan, dan pengeboran.

membran dasar

Basis aluminium berperan penting dalam melindungi permukaan aluminium PCB.Ini memastikan bahwa permukaan aman dari etsa dan goresan agen.Ada dua jenis utama membran dasar, pertama biasa dan kedua anti-suhu tinggi.

Membran biasa biasanya tahan suhu lebih rendah dari 120 °C.Sebaliknya, suhu anti-tinggi dapat bertahan hingga 250 ° C.

Tipe anti-tinggi adalah pilihan terbaik untuk perataan solder udara panas.



Kemampuan PCBA
Turnkey PCBA
PCB + sumber komponen + perakitan + paket
Detail perakitan
Jalur SMT dan Thru-hole, ISO SMT dan DIP
Waktu Pimpin
Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja
Pengujian pada produk
Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, Uji Fungsional
Kuantitas
Jumlah minimal: 1 pcs.Prototipe, pesanan kecil, pesanan massal, semuanya OK
File yang dibutuhkan
PCB: File Gerber (CAM, PCB, PCBDOC)
Komponen: Bill of Material (daftar BOM)
Perakitan: File Pick-N-Place
Ukuran Panel PCB
Ukuran minimal: 0.25*0.25 inci (6*6mm)
Ukuran maks: 20 * 20 inci (500 * 500mm)
Jenis Solder PCB
Pasta Solder Larut Air, bebas timah RoHS
Detail komponen
Pasif Turun ke ukuran 0201
BGA dan VFBGA
Pembawa Chip Tanpa Timbal/CSP
Perakitan SMT dua sisi
Pitch Halus hingga 0.8mils
Perbaikan dan Reball BGA
Penghapusan dan Penggantian Bagian
Paket komponen
Potong Pita, Tabung, Gulungan, Bagian Longgar
Proses perakitan PCB
Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Gelombang
Solder ----- Perakitan ----- ICT ----- Pengujian Fungsi ----- Pengujian Suhu & Kelembaban


OEM SMD 12V 18W LED PCB Circuit Board Layanan Silkscreen Kustom 0


FAQ:

Q1. Apakah Anda memiliki MOQ terbatas?
SEBUAH: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.

Q2. Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
SEBUAH: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.

Q3: Berapa lama waktu tunggu?
A: Untuk sampel, ini akan memakan waktu 5-7 hari kerja;untuk pesanan massal, ini akan memakan waktu 10-15 hari kata.
