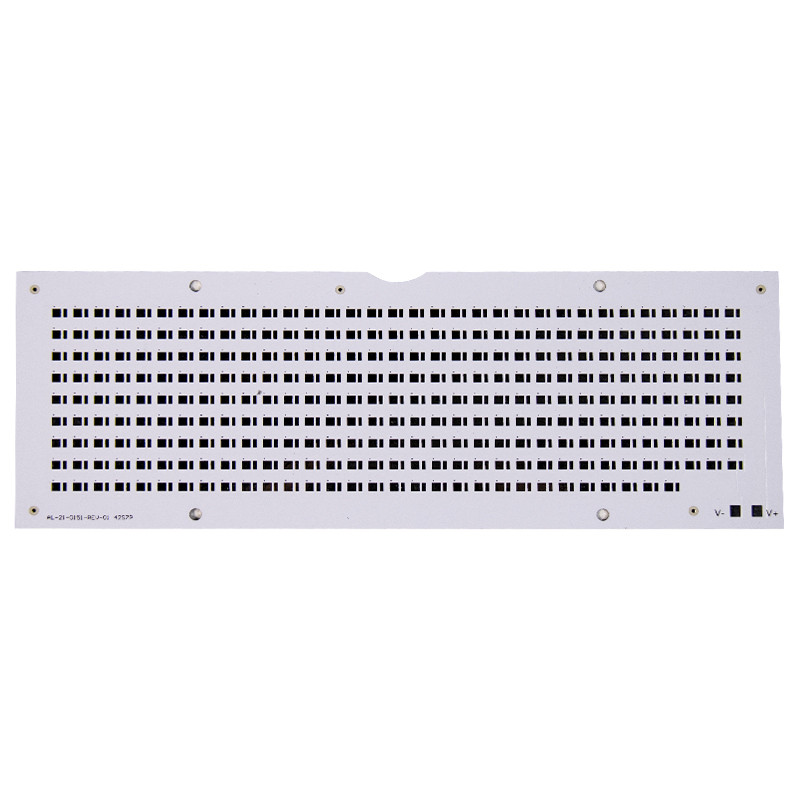

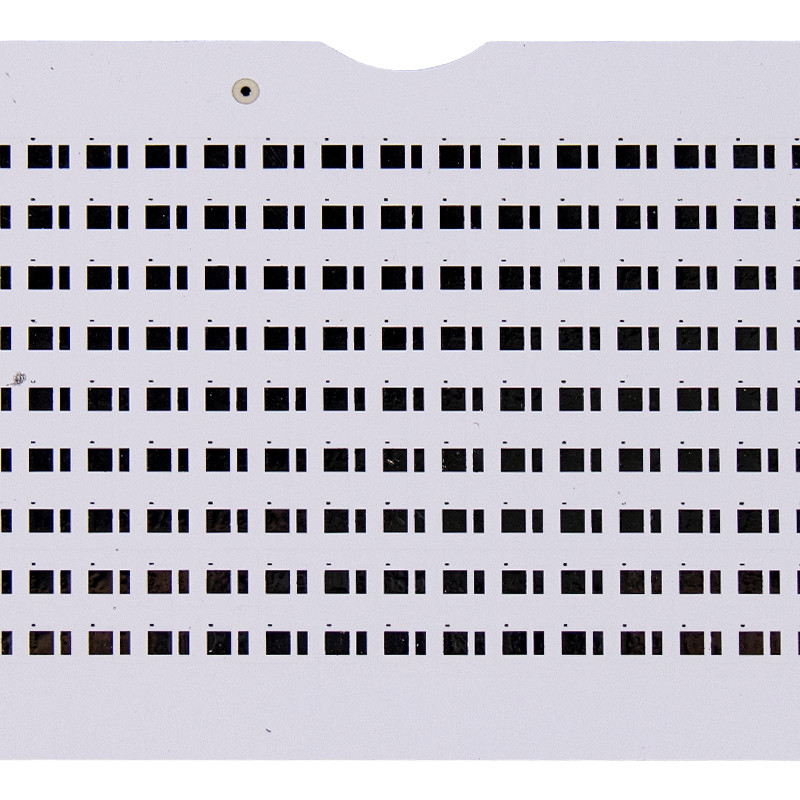

SMD Tembaga ketebalan 25um 35um LED Light PCB Bahan Aluminium
Pencahayaan LED LED PCB SMD LED Bulb Papan PCB modul yang dipimpin pcba
Bahan Papan Sirkuit LED
PCB LED adalah PCB inti logam, yang menggunakan logam sebagai bahan dasarnya, seperti Aluminium, Besi, atau Tembaga.Dalam kebanyakan kasus, PCB LED adalah PCB Aluminium.Aluminium banyak digunakan untuk pembuatan PCB LED karena murah dan ringan dibandingkan dengan logam lainnya.Dengan demikian, kita dapat mengatakan, PCB LED mirip dengan PCB Aluminium.
Aluminium LED PCB terdiri dari tiga lapisan.Lapisan tersebut adalah lapisan tembaga, lapisan dielektrik, dan lapisan dasar aluminium.Lapisan paling atas adalah lapisan tembaga, yang membuat sambungan listrik di PCB.Lapisan ini standar di semua jenis PCB.Untuk perlindungan lapisan ini, permukaan akhir digunakan.Tembaga memberikan konduktivitas yang sangat baik dan melengkapi sirkuit.
Lapisan berikutnya adalah lapisan dielektrik, yang sangat penting dalam PCB inti logam.Lapisan dielektrik ini berfungsi sebagai isolator, dan mencegah aliran arus di lapisan dasar aluminium.Lapisan ini memiliki konduktivitas termal yang sangat baik, yang baik untuk pembuangan panas.
Lapisan terakhir dari PCB adalah lapisan dasar, yang terbuat dari Aluminium.Lapisan ini membuat papan unik dan memberikan identitas yang terpisah.Karena lapisan dasar, PCB lebih tahan lama daripada FR-4.Itu dapat menahan keausan dan suhu tinggi.Selain itu, sangat baik untuk pembuangan panas.Ini lebih ringan dari tembaga dan besi.
1 | Lapisan | 1-30 lapisan |
2 | Bahan | FR-4,CEM-1,CEM-3,Tinggi TG,FR4 Bebas Halogen,FR-1,FR-2,Aluminium |
3 | Ketebalan papan | 0.2mm-7mm |
4 | Sisi papan maksimal | 500mm * 500mm |
5 | Ukuran lubang min.bor | 0.25mm |
6 | Lebar garis minimum | 0,3-0,35um |
7 | Spasi baris minimum | 0,075mm (3 juta) |
8 | Permukaan akhir/perawatan | HALS/HALS bebas timah, Kaleng kimia, Emas Kimia, Emas perendaman Perendaman Perak/Emas, Osp, Pelapisan Emas |
9 | Ketebalan tembaga | 0,5-4,0oz |
10 | Warna topeng solder | hijau/hitam/putih/merah/biru/kuning |
11 | Toleransi lubang | PTH: ± 0,076, NTPH: ± 0,05 |
12 | Sertifikat | UL, ISO9001, ISO14001, ROHS |
FAQ:
Q1.Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
Q2.Apakah boleh mencetak logo saya pada produk?
J: Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.
Q3.Berapa lama lead timenya?
A: Untuk sampel, ini akan memakan waktu 5-7 hari kerja;untuk pesanan massal, ini akan memakan waktu 10-15 hari kata.
