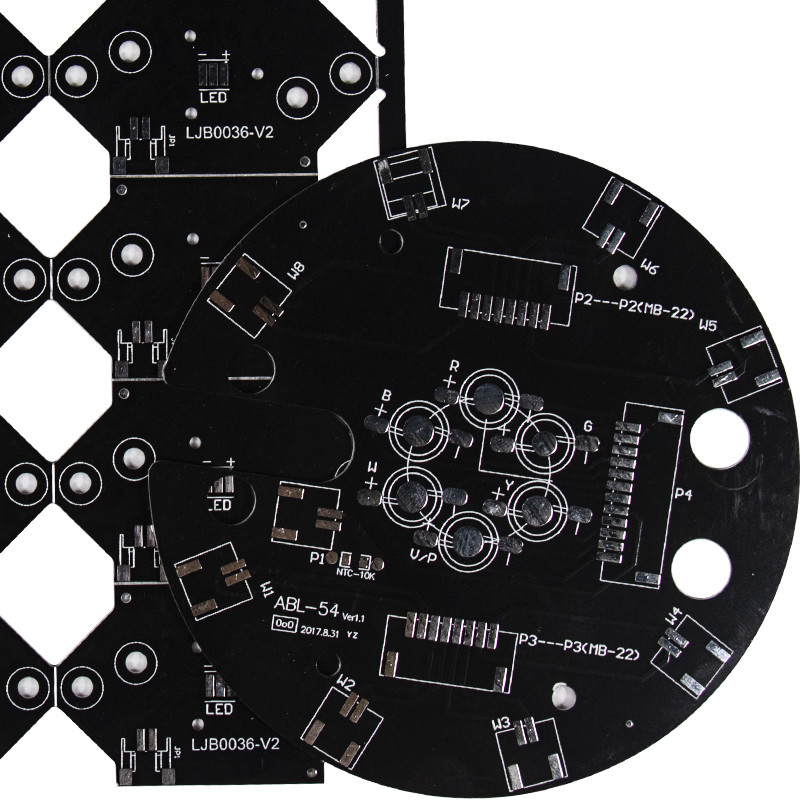

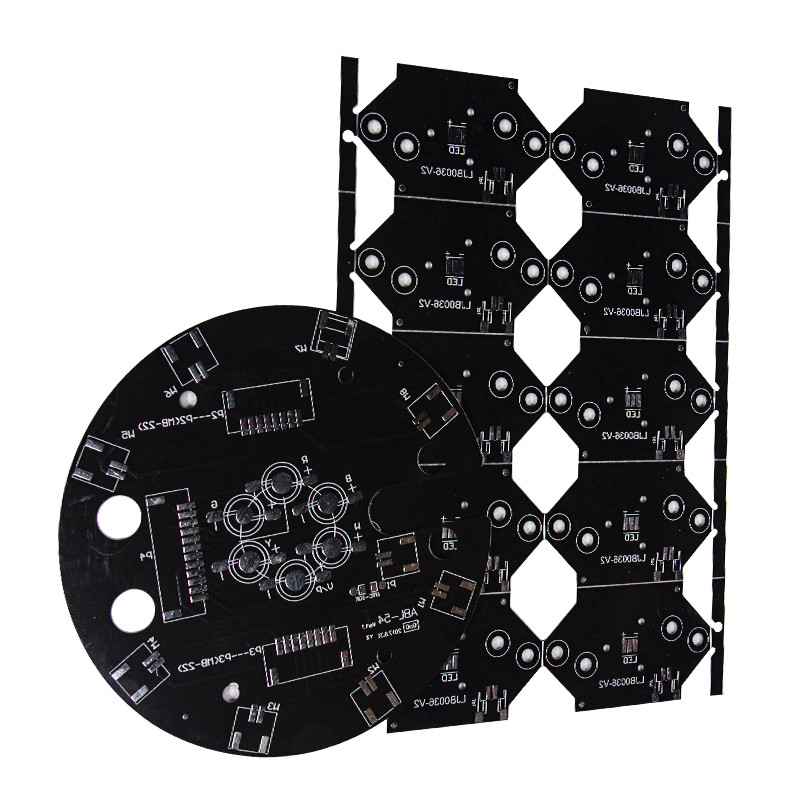

Papan Sirkuit PCB Aluminium 94v0 Satu Sisi Disipasi Panas Yang Baik
Lapisan tipis dielektrik yang bersifat konduktif secara termal tetapi bersifat isolasi listrik dilaminasi antara dasar logam dan foil tembaga.Foil tembaga terukir ke dalam pola sirkuit yang diinginkan dan dasar logam menarik panas dari sirkuit ini melalui dielektrik tipis.
Aluminium PCB adalah laminasi berlapis tembaga berbahan dasar logam yang unik;ini memiliki konduktivitas termal yang baik, isolasi listrik dan kinerja mesin.
Aluminium PCB adalah salah satu PCB berbasis logam, termasuk foil tembaga, lapisan isolasi termal dan substrat logam, strukturnya terbagi menjadi tiga lapisan:
Disipasi panas yang diberikan oleh konstruksi ini secara dramatis lebih unggul dari konstruksi FR-4 standar.Dielektrik yang digunakan biasanya 5 sampai 10 kali lebih konduktif secara termal seperti kaca epoksi konvensional dan sepersepuluh dari ketebalan yang menghasilkan transfer termal secara eksponensial lebih efisien daripada PCB kaku konvensional.
Meskipun Konverter Daya dan LED adalah pengguna terbesar produk ini, perusahaan Otomotif dan RF juga ingin memanfaatkan manfaat konstruksi ini.Konstruksi lapisan tunggal adalah konstruksi yang paling sederhana, paling konduktif secara termal dan paling hemat biaya.Desain dengan jumlah komponen yang lebih tinggi mungkin tidak memiliki ruang untuk semua perutean yang diperlukan pada satu lapisan.Dalam hal ini diperlukan desain dua lapis.Lembaran tipis dielektrik, biasanya setebal 0,006”, dibor, disepuh, dan diukir seperti papan sirkuit cetak dua sisi standar.Lembaran tersebut kemudian dilaminasi menggunakan bahan ikatan konduktif termal ke dasar logam.Lapisan perutean ekstra ini menghasilkan komponen yang lebih jauh dari unit pendingin dan mengurangi perpindahan panas sehingga konstruksi ini direkomendasikan hanya jika diperlukan.
SERIAL | BARANG | DATA TEKNIS |
1 | Nama Produk | Papan Pcb Aluminium Basis 5630 Led berkualitas tinggi |
2 | Merek | matahari terbit |
3 | Lapisan | 1-24 lapisan |
4 | Ukuran Papan Maks | 457x610mm |
5 | Ketebalan Papan Min | 4 (lapisan) 0,40mm / 16mil |
6 (lapisan) 0.80mm / 32mil | ||
8 (lapisan) 1.00mm / 40mil | ||
10 (lapisan) 1.20mm / 48mil | ||
6 | Lebar Garis Minimum1 | 0.10mm/4mil |
7 | Spasi MinLine | 0.10mm/4mil |
8 | Ukuran Lubang Min | 0.20mm/8mil |
9 | Tebal Dinding PTH | 0.020mm/0.8mil |
10 | Toleransi dia PTH | ±0,05mm/±2mil |
11 | Toleransi dia lubang NPTH | ±0,025mm/±1mil |
12 | Garis Besar Toleransi | ±0.1mm/±4mil |
13 | Nada S/M | 0,08mm/3 juta |
14 | Rasio aspek | 10:1 |
15 | Bungkus dan Putar PCB | 0,7% |
16 | Kekuatan Listrik | >1.3KV/mm |
17 | Kekuatan kupas | 1.4N/mm |
18 | Abrasi Masker Solder | 6H |
19 | Kemudahan terbakar PCB | 94V-0 |
20 | Kontrol Impedansi | ±5% |
FAQ:
Q1.Apakah Anda pabrik atau perusahaan perdagangan?
A: Kami memiliki pabrik manufaktur & Perakitan PCB kami sendiri.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Layanan apa yang Anda miliki?
A: Kami menyediakan fabrikasi PCB, pembelian komponen, perakitan PCB, perakitan lengkap.
