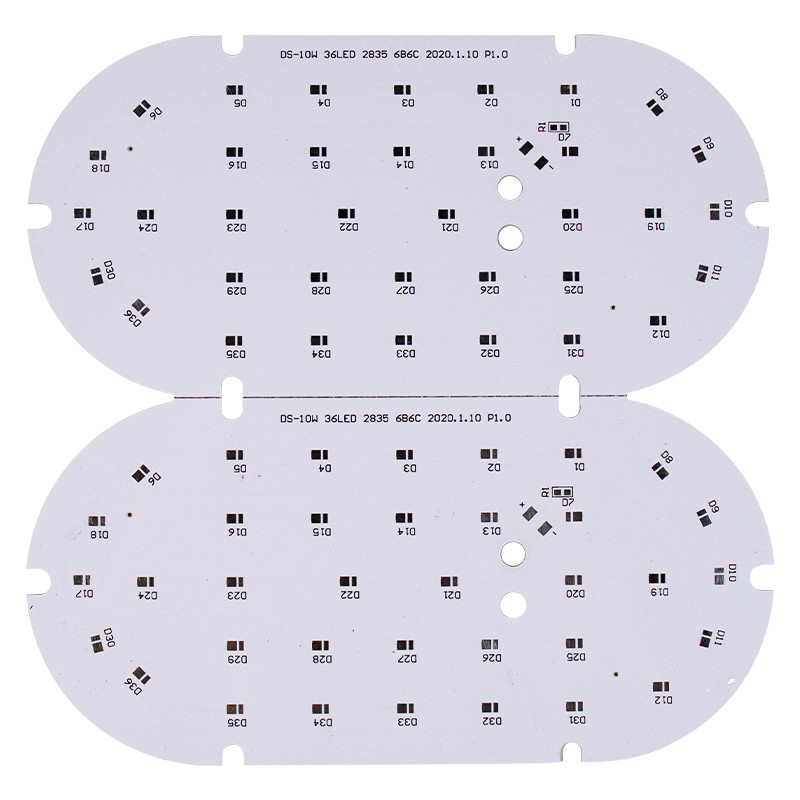

PCB LED adalah PCB inti logam, yang menggunakan logam sebagai bahan dasarnya, seperti Aluminium, Besi, atau Tembaga.Dalam kebanyakan kasus, PCB LED adalah PCB Aluminium.Aluminium banyak digunakan untuk pembuatan PCB LED karena murah dan ringan dibandingkan dengan logam lainnya.Dengan demikian, kita dapat mengatakan, PCB LED mirip dengan PCB Aluminium.

Aluminium LED PCB terdiri dari tiga lapisan.Lapisan tersebut adalah lapisan tembaga, lapisan dielektrik, dan lapisan dasar aluminium.Lapisan paling atas adalah lapisan tembaga, yang membuat sambungan listrik di PCB.Lapisan ini standar di semua jenis PCB.Untuk perlindungan lapisan ini, permukaan akhir digunakan.Tembaga memberikan konduktivitas yang sangat baik dan melengkapi sirkuit.

Lapisan berikutnya adalah lapisan dielektrik, yang sangat penting dalam PCB inti logam.Lapisan dielektrik ini berfungsi sebagai isolator, dan mencegah aliran arus di lapisan dasar aluminium.Lapisan ini memiliki konduktivitas termal yang sangat baik, yang baik untuk pembuangan panas.

Lapisan terakhir dari PCB adalah lapisan dasar, yang terbuat dari Aluminium.Lapisan ini membuat papan unik dan memberikan identitas yang terpisah.Karena lapisan dasar, PCB lebih tahan lama daripada FR-4.Itu dapat menahan keausan dan suhu tinggi.Selain itu, sangat baik untuk pembuangan panas.Ini lebih ringan dari tembaga dan besi.
