Papan OSP MCPCB Aluminium Konduktivitas Termal Tinggi Untuk Lampu Mobil
1 buah
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: UL,CE,ROHS
Nomor model: PCB Aluminium OSP 01
Cahaya Tinggi:

Papan MCPCB Aluminium

,

Papan MCPCB Konduktivitas Termal Tinggi

,

PCB Aluminium OSP

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 120000 sq.m/per bulan
Spesifikasi
Lapisan: 1-2 Lapisan
Pengujian: pengujian fixture jig / pengujian terbang
sertifikat: ISO9001: 2008, ROHS, UL
ukuran PCB: dapat disesuaikan
Layar sutra: Putih, Kuning, Hitam
Layanan Pengujian: Probe terbang, pengujian AOI 100%, pengujian ET 100%,
Deskripsi Produk

Konduktivitas termal tinggi Aluminium pcb OSP mcpcb board untuk lampu Mobil





Bahan dasar FR-4 / Aluminium / CEM-1
Lapisan 1-22
Ketebalan tembaga bagian dalam / luar yang sudah jadi 1-6OZ
Ketebalan papan jadi 0.2-7.0mm
Ukuran lubang minimal Lubang mekanis: 0.15mm Lubang laser: 0.1mm
Impedansi Terkendali +/-5%
Memasukkan kemampuan vias 0.2-0.8mm
Profil garis besar Rout/ V-cut/ Bridge/ Lubang cap
Pengobatan permukaan HASL, HASL bebas timah, Immersion Gold, Immersion Tin, Immersion Silver, Hard gold, Flash gold, OPS...



Apa saja jenis PCB aluminium?

Meskipun semua lapisan aluminium bekerja dengan cara yang sama, yaitu dalam pembuangan panas, jenis yang berbeda memiliki karakteristik individu berdasarkan desain dan strukturnya.Berikut ini adalah jenis-jenis kelongsong aluminium yang harus Anda ketahui.





PCB aluminium lubang tembus

Saat kami merancang PCB aluminium berlubang, pabrikan mengisi ulang dan mengebor satu lapisan aluminium terlebih dahulu dan kemudian menerapkan bahan laminasi.Akan ada pembentukan inti konstruksi multilayer setelah proses ini.Setelah itu, mereka melaminasi bahan termal di kedua sisi papan dengan bahan pengikat termal.Sentuhan terakhir melibatkan pengeboran pada perakitan.





PCB aluminium fleksibel

PCB aluminium fleksibel adalah papan sirkuit yang baru-baru ini dipasarkan dengan resin polimida yang terintegrasi dengan filter keramik saat dibeli.



Esensi kedua bahan adalah untuk meningkatkan insulasi, fleksibilitas (Anda dapat memutar atau melipat PCB ke bentuk apa pun dan mempertahankan bentuknya), dan efisiensi termal.Terlebih lagi, aplikasi mereka hemat biaya karena Anda tidak perlu membeli konektor atau kabel.Ini tidak menguntungkan karena Anda tidak dapat mengubah atau memodifikasi produk akhir setelah Anda memperoleh bentuk tertentu.





Papan sirkuit cetak aluminium multilayer

PCB aluminium multilayer memiliki banyak lapisan dielektrik konduktif termal.Desain merupakan satu atau lebih lapisan sirkuit yang ditemukan di dielektrik dengan vias buta yang mewakili vias termal atau sinyal.



Keuntungan menggunakan PCB IMS multilayer adalah solusi langsung dan operatif yang mereka tawarkan untuk konduktivitas panas dalam produk yang kompleks.Berlawanan dengan itu, mereka mahal dan tidak dapat dengan mudah terlibat dalam perpindahan panas dalam desain lapisan tunggal.Aplikasi mereka sering dalam produk catu daya.





PCB aluminium konduktivitas termal tinggi

Pada jenis PCB ini;lapisan isolasi adalah bahan resin epoksi.Resin epoksi harus memiliki konduktivitas termal yang sangat baik.



PCB aluminium frekuensi tinggi

Dengan PCB aluminium frekuensi tinggi, lapisan isolasi memiliki bahan poliolefin atau polimida.Di lain waktu, fiberglass dapat dianyam di antara resin epoksi.Tujuan dari bahan ini adalah untuk meningkatkan fleksibilitas PCB.

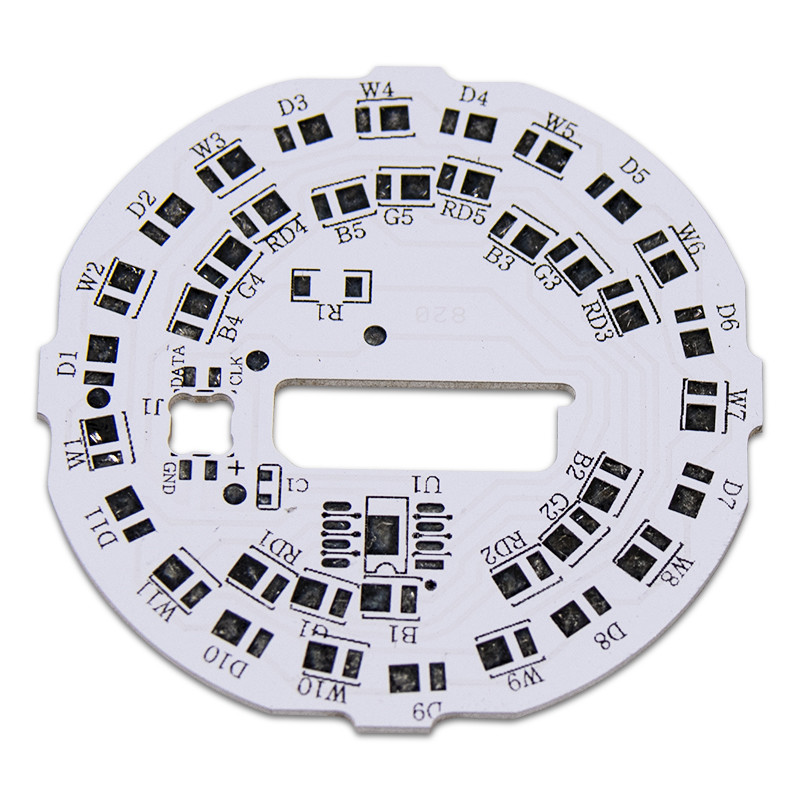

Papan OSP MCPCB Aluminium Konduktivitas Termal Tinggi Untuk Lampu Mobil 0

Aplikasi:

1. Lampu langit-langit

2. Kotak cahaya iklan

3. Luminer komersial

4. Lampu saluran

5. Lampu Troffer
6. Pencahayaan arsitektural
7. Pencahayaan dekoratif

8. Lampu panel

9. Lampu bawah

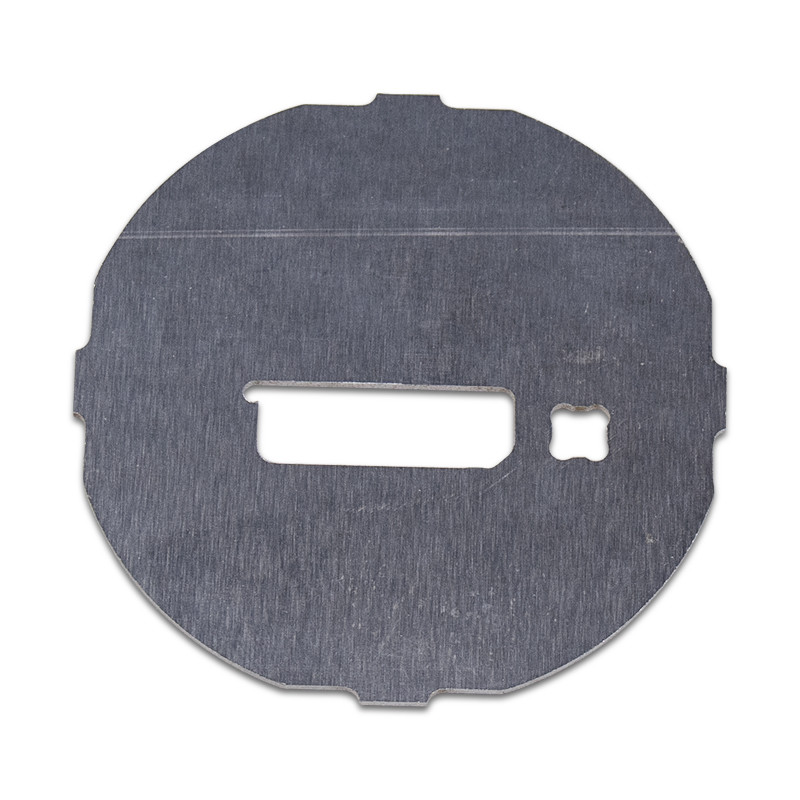

Papan OSP MCPCB Aluminium Konduktivitas Termal Tinggi Untuk Lampu Mobil 1


FAQ:
Q1.Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.

Q2.Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.

Q3: Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
