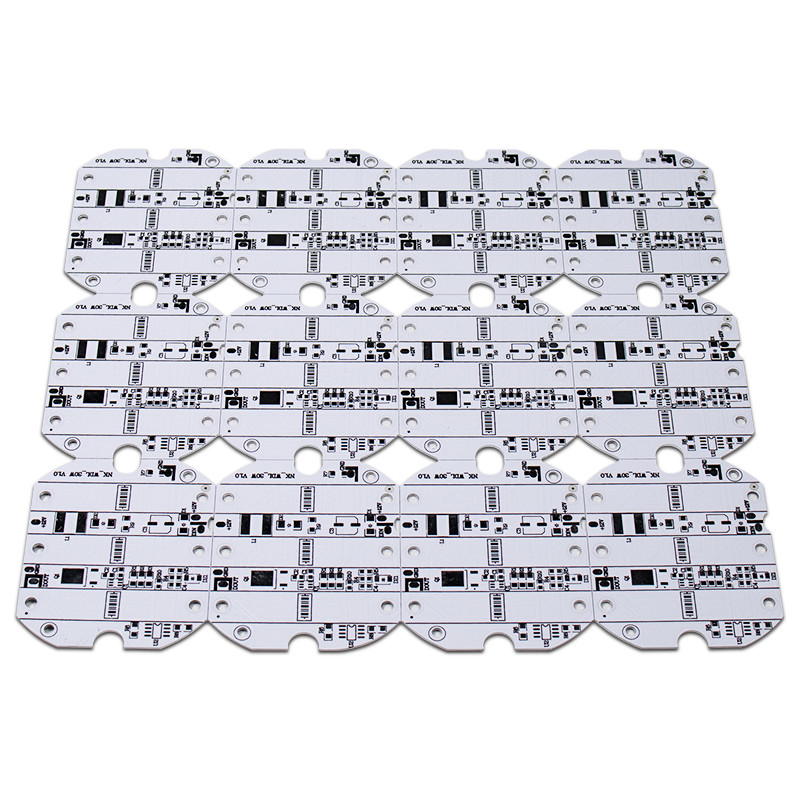

SMT OEM Led Aluminium Pcb 2835 3030 Mcpcb Untuk Led Tube Light Pcb
Rincian Produk
Model nomor. | HMY-808 | Disesuaikan | Disesuaikan |
Lapisan | 1 ~ 16 lapisan | Asal | Shenzhen, Cina |
Bahan dasar | FR4, Tinggi Tg FR4, Bebas Halogen, Isola, Rogers, Aluminium | ||
Ketebalan Papan Selesai | 0.2 ~ 3.8mm | Ketebalan Tembaga | 0.5oz ~ 6oz |
Penyelesaian Permukaan | HASL, ENIG, OSP, Immersion Silver, ImmersionTin, | Ketebalan pelapisan emas maks | 50 mikro inci |
Warna layar sutra | Putih, Hitam, Hijau, Kuning, Merah, Biru | ||
Lebar jejak minimum | 0,075mm (3 juta) | Ruang Jejak Min | 0,075mm (3 juta) |
Ukuran lubang minimal selesai | 0.1mm (4mil) untuk lubang laser;0.2mm (8mil) untuk lubang mekanis | ||
Ukuran selesai maks | 600mm * 900mm | Toleransi Lubang | PTH:±0,076mm(+/-3mil), NTPH:±0,05mm(+/-2mil) |
Warna topeng solder | Hijau, Putih, Hitam, Merah, Kuning, Biru, Matt-Hitam, Matt-Hijau | Kontrol Impedansi | ±10% |
Membuat Profil Meninju | Perutean, V-CUT, Talang, Punching | lubang khusus | Lubang buta / terkubur, lubang Countersunk |
Standar referensi | IPC-A-600H Kelas 2, Kelas 3, | Sertifikat | UL, ISO9001, ROHS.SGS, CQC |
Kemasan | Vakum & Karton |
Pengemasan & Pengiriman
Detail Kemasan: Kotak Karton dengan Pengiriman dalam tas Vacum Anti-statis.
Waktu pengiriman: 2 sampai 15 hari setelah deposit
FAQ
Meskipun semua pelapis aluminium bekerja dengan cara yang sama, yaitu dalam pembuangan panas, jenis yang berbeda memiliki karakteristik individu berdasarkan desain dan strukturnya.Berikut ini adalah jenis-jenis kelongsong aluminium yang harus Anda ketahui.
Saat kami merancang PCB aluminium berlubang, pabrikan mengisi ulang dan mengebor satu lapisan aluminium terlebih dahulu dan kemudian menerapkan bahan laminasi.Akan ada pembentukan inti konstruksi multilayer setelah proses ini.Setelah itu, mereka melaminasi bahan termal di kedua sisi papan dengan bahan pengikat termal.Sentuhan terakhir melibatkan pengeboran pada perakitan.
PCB aluminium fleksibel adalah papan sirkuit yang baru-baru ini dipasarkan dengan resin polimida yang terintegrasi dengan filter keramik saat dibeli.
Esensi kedua bahan tersebut adalah untuk meningkatkan insulasi, fleksibilitas (Anda dapat memutar atau melipat PCB ke bentuk apa pun dan mempertahankan bentuknya), dan efisiensi termal.Terlebih lagi, aplikasi mereka hemat biaya karena Anda tidak perlu membeli konektor atau kabel.Ini tidak menguntungkan karena Anda tidak dapat mengubah atau memodifikasi produk akhir setelah Anda memperoleh bentuk tertentu.
PCB aluminium multilayer memiliki banyak lapisan dielektrik konduktif termal.Desain merupakan satu atau lebih lapisan sirkuit yang ditemukan di dielektrik dengan vias buta yang mewakili vias termal atau sinyal.
Keuntungan menggunakan PCB IMS multilayer adalah solusi langsung dan operatif yang mereka tawarkan untuk konduktivitas panas dalam produk yang kompleks.Berlawanan dengan itu, mereka mahal dan tidak dapat dengan mudah terlibat dalam perpindahan panas dalam desain lapisan tunggal.Aplikasi mereka sering dalam produk catu daya.
Pada jenis PCB ini;lapisan isolasi adalah bahan resin epoksi.Resin epoksi harus memiliki konduktivitas termal yang sangat baik.
Dengan PCB aluminium frekuensi tinggi, lapisan isolasi memiliki bahan poliolefin atau polimida.Di lain waktu, fiberglass dapat dianyam di antara resin epoksi.Tujuan dari bahan ini adalah untuk meningkatkan fleksibilitas PCB.
