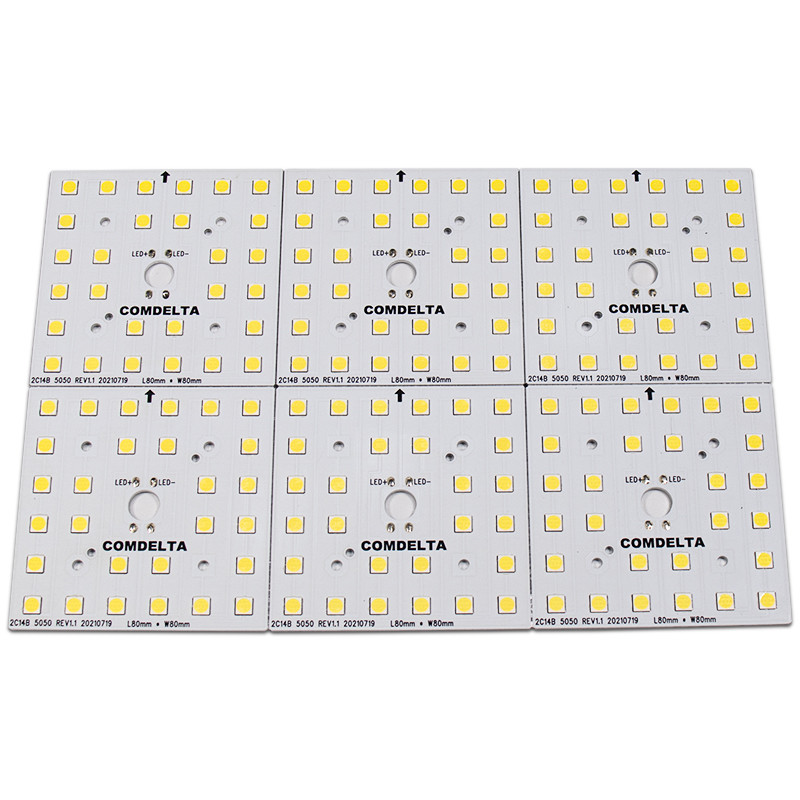

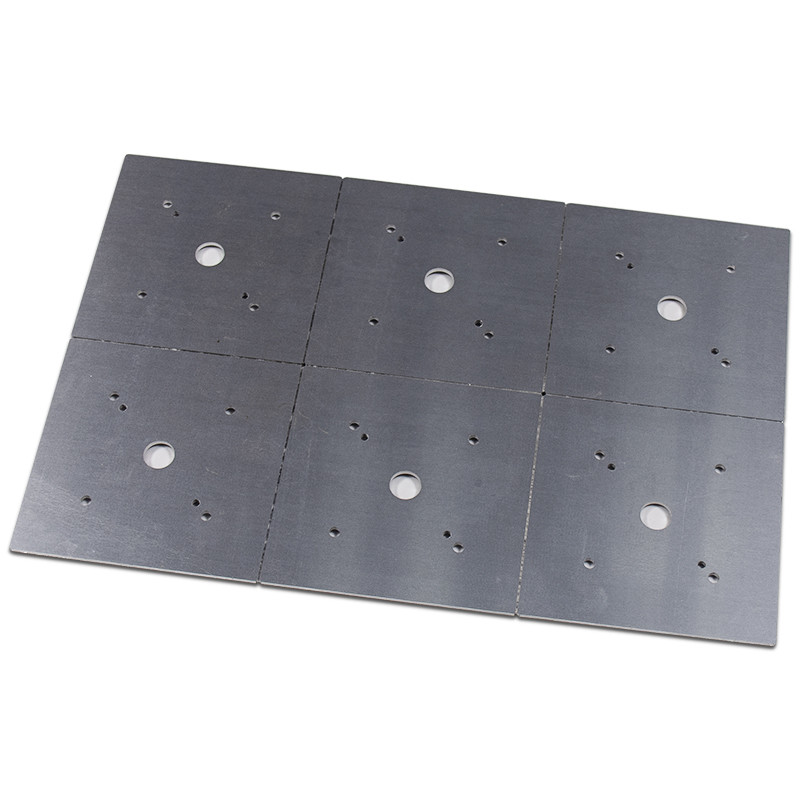

LED Pcb Board Auminum Printed Circuit Board Ukuran dan ketebalan khusus
Elektronik adalah bagian integral dari kehidupan kita sehari-hari.Semuanya, mulai dari ponsel pintar hingga mobil kami mencakup komponen elektronik.Inti dari elektronik ini adalah papan sirkuit tercetak, juga dikenal sebagai PCB.
Kebanyakan orang mengenali papan sirkuit tercetak ketika mereka melihatnya.Ini adalah chip hijau kecil yang dilapisi garis dan bagian tembaga yang akan Anda temukan di jantung perangkat elektronik yang rusak.Dibuat dengan fiberglass, garis tembaga dan bagian logam lainnya, papan ini disatukan dengan epoksi dan diisolasi dengan topeng solder.Topeng solder ini adalah asal dari warna hijau yang khas itu.
Namun, pernahkah Anda mengamati papan dengan komponen yang menempel kuat?Jangan pernah menganggapnya hanya sebagai hiasan papan PCB.Papan sirkuit canggih tidak akan dapat memberikan fungsinya sampai komponen dipasang di atasnya.PCB dengan komponen yang terpasang disebut PCB rakitan dan proses pembuatannya disebut perakitan PCB atau disingkat PCBA.Garis tembaga di papan telanjang, yang disebut jejak, menghubungkan konektor dan komponen secara elektrik satu sama lain.Mereka menjalankan sinyal di antara fitur-fitur ini, memungkinkan papan sirkuit berfungsi dengan cara yang dirancang khusus.Fungsi-fungsi ini berkisar dari yang sederhana hingga yang kompleks, namun ukuran PCB bisa lebih kecil dari thumbnail.
Jadi bagaimana tepatnya perangkat ini dibuat?Proses perakitan PCB sederhana, terdiri dari beberapa langkah otomatis dan manual.Dengan setiap langkah proses, produsen papan memiliki opsi manual dan otomatis untuk dipilih.Untuk membantu Anda lebih memahami proses PCBA dari awal hingga akhir, kami telah menjelaskan setiap langkah secara rinci di bawah ini.
Spesifikasi teknis |
Lebar/celah garis minimum: 3,5/4mll (laserdrill) Multilayer: 0.40-4.0mm, Jembatan Topeng Solder Min: 0,08mm Rasio aspek: 8: 1
|
|||
Shenzhen Yizhuo Electronics Co., Ltd.adalah perusahaan teknologi tinggi nasional yang disertifikasi oleh sistem manajemen mutu internasional ISO9001: 2015.Didirikan pada tahun 2012 dan telah berkomitmen pada inovasi dan pengembangan teknologi elektronik yang berkelanjutan.Ini digunakan dalam pembuatan dan penjualan berbagai PCB logam, LED, dan produk terkait.Produk ini banyak digunakan dalam pencahayaan, elektronik, mesin, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 8 tahun, kami telah menciptakan jaringan distribusi dan saluran penjualan yang kuat di seluruh dunia, dan produk kami laku di Asia-Pasifik, Eropa, Amerika, dan Timur Tengah.
FAQ:
Q1.Spesifikasi apa yang Anda butuhkan untuk kutipan PCB?
A: Kami membutuhkan file Gerber PCB Anda, ketebalan papan, ketebalan tembaga, finishing permukaan dan kuantitas untuk mengutip Anda.
Q2.Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk sampai?
A: Kami biasanya mengirimkan melalui DHL, UPS, FedEx dan TNT. Dibutuhkan 3-5 hari untuk tiba.
Q3: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
