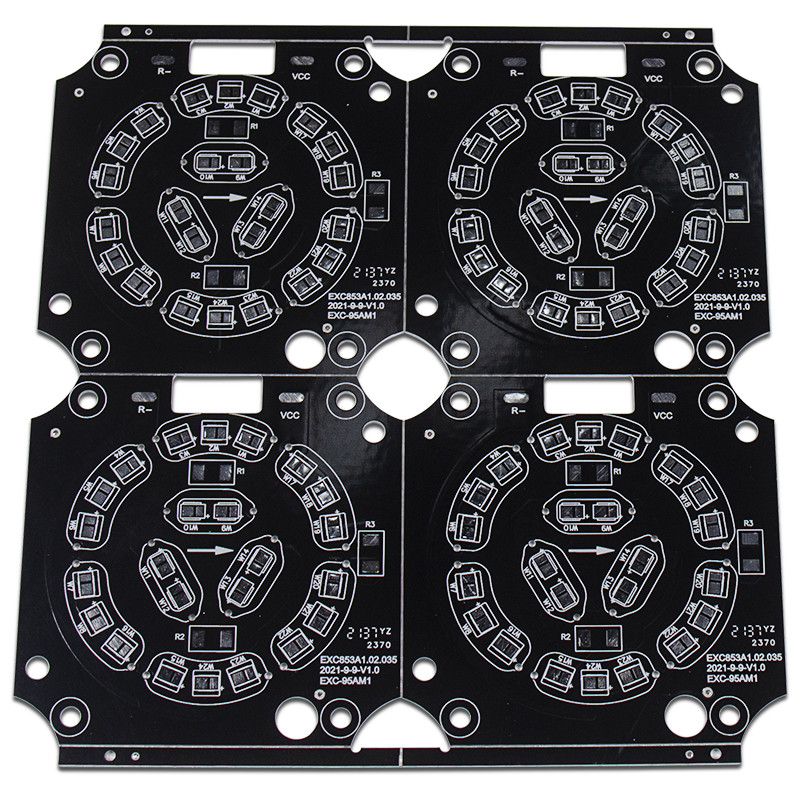

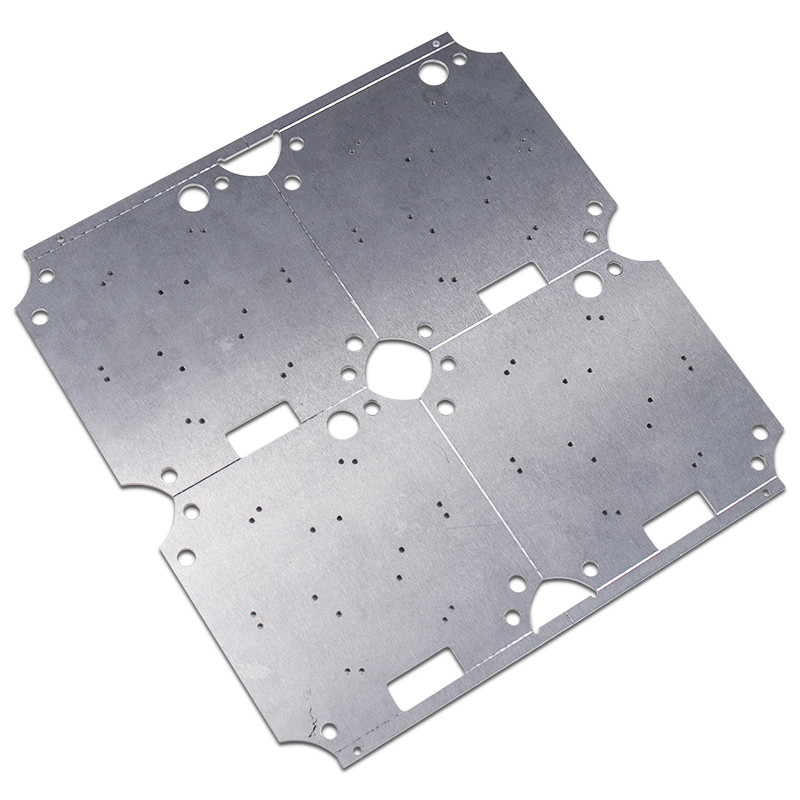

Led Pcb OEM One-stop Service 94V0 Aluminium Printed Circuit Board
SMD adalah singkatan dari Surface Mount Device.Teknologi pemasangan permukaan (SMT) hampir menggantikan teknologi lubang.Namun, teknologi lubang tembus masih digunakan untuk komponen yang tidak dapat dipasang di permukaan.Oleh karena itu, PCB LED Surface Mount sangat populer
SMD adalah komponen kompak yang dapat langsung ditempatkan di atas PCB.
Tidak perlu lubang karena komponen tidak memiliki lead atau mungkin memiliki lead kecil.Hanya ada kontak kecil di ujung perangkat yang digunakan untuk membuat koneksi.Akibatnya, PCBA sangat kompak.SMD disolder menggunakan penyolderan reflow.Pada awalnya, pasta solder diterapkan pada papan kosong.Kemudian, komponen dipetik dan ditempatkan di tempat yang diinginkan.Akhirnya, papan dilewatkan melalui oven reflow, dan komponen dipasang langsung tanpa kerumitan.
Papan PCB LED SMD berisi LED SMD yang lebih ringkas daripada ekuivalen lubang tembusnya.SMD LED banyak digunakan saat ini.Mereka memberikan output lumen yang lebih tinggi, yang meningkatkan tingkat pencahayaan di area tersebut.Mereka lebih efisien dan lebih cerah.Inilah alasan papan PCB LED SMD lebih disukai.
Kemampuan PCBA
|
|
Turnkey PCBA
|
PCB + sumber komponen + perakitan + paket
|
Detail perakitan
|
Jalur SMT dan Thru-hole, ISO SMT dan DIP
|
Waktu Pimpin
|
Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja
|
Pengujian pada produk
|
Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, Uji Fungsional
|
Kuantitas
|
Jumlah minimal: 1 pcs.Prototipe, pesanan kecil, pesanan massal, semuanya OK
|
File yang dibutuhkan
|
PCB: File Gerber (CAM, PCB, PCBDOC)
|
Komponen: Bill of Material (daftar BOM)
|
|
Perakitan: File Pick-N-Place
|
|
Ukuran Panel PCB
|
Ukuran minimal: 0.25*0.25 inci (6*6mm)
|
Ukuran maks: 20 * 20 inci (500 * 500mm)
|
|
Jenis Solder PCB
|
Pasta Solder Larut Air, bebas timah RoHS
|
Detail komponen
|
Pasif Turun ke ukuran 0201
|
BGA dan VFBGA
|
|
Pembawa Chip Tanpa Timbal/CSP
|
|
Perakitan SMT dua sisi
|
|
Pitch Halus hingga 0.8mils
|
|
Perbaikan dan Reball BGA
|
|
Penghapusan dan Penggantian Bagian
|
|
Paket komponen
|
Potong Pita, Tabung, Gulungan, Bagian Longgar
|
Proses perakitan PCB
|
Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Gelombang
Solder ----- Perakitan ----- ICT ----- Pengujian Fungsi ----- Pengujian Suhu & Kelembaban |
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional yang disertifikasi oleh sistem manajemen mutu internasional ISO9001: 2015.Didirikan pada tahun 2012 dan telah berkomitmen pada inovasi dan pengembangan teknologi elektronik yang berkelanjutan.Ini digunakan dalam pembuatan dan penjualan berbagai PCB logam, LED, dan produk terkait.Produk ini banyak digunakan dalam pencahayaan, elektronik, mesin, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 8 tahun, kami telah menciptakan jaringan distribusi dan saluran penjualan yang kuat di seluruh dunia, dan produk kami laku di Asia-Pasifik, Eropa, Amerika, dan Timur Tengah.
FAQ:
Q1.Layanan apa yang Anda miliki?
A: Kami dapat menawarkan layanan satu atap dari pembuatan PCB hingga perakitan PCB, pengujian, perumahan dan layanan nilai tambah lainnya.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Apakah boleh mencetak logo saya pada produk?
J: Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.
