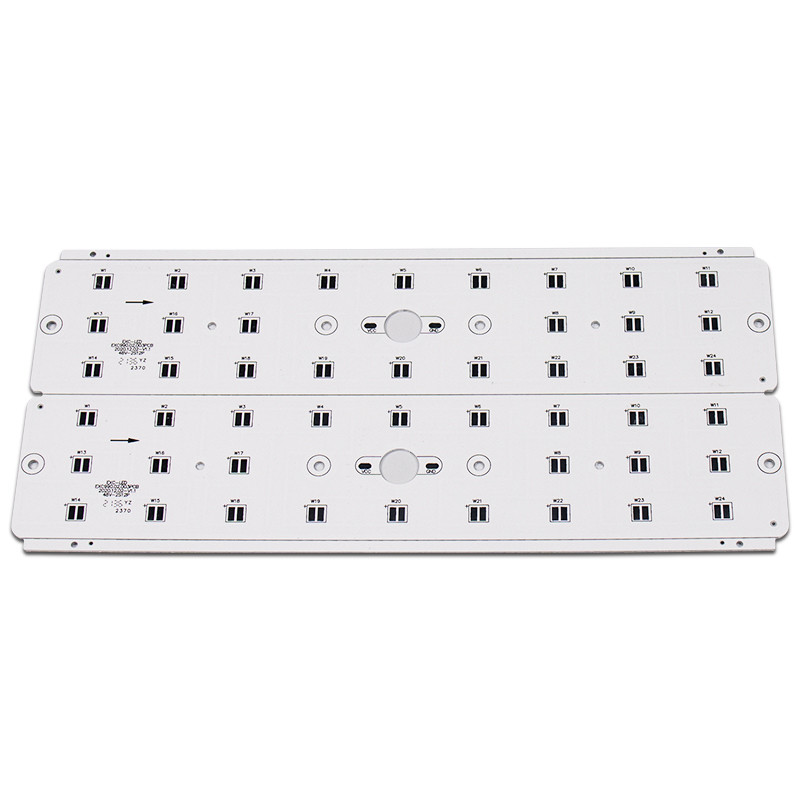

1-2w / mk Aluminium Printed Circuit Board Lampu Jalan Dob Led Module
PCB LED adalah PCB inti logam, yang menggunakan logam sebagai bahan dasarnya, seperti Aluminium, Besi, atau Tembaga.Dalam kebanyakan kasus, PCB LED adalah PCB Aluminium.Aluminium banyak digunakan untuk pembuatan PCB LED karena murah dan ringan dibandingkan dengan logam lainnya.Dengan demikian, kita dapat mengatakan, PCB LED mirip dengan PCB Aluminium.
Aluminium LED PCB terdiri dari tiga lapisan.Lapisan tersebut adalah lapisan tembaga, lapisan dielektrik, dan lapisan dasar aluminium.Lapisan paling atas adalah lapisan tembaga, yang membuat sambungan listrik di PCB.Lapisan ini standar di semua jenis PCB.Untuk perlindungan lapisan ini, permukaan akhir digunakan.Tembaga memberikan konduktivitas yang sangat baik dan melengkapi sirkuit.
Lapisan berikutnya adalah lapisan dielektrik, yang sangat penting dalam PCB inti logam.Lapisan dielektrik ini berfungsi sebagai isolator, dan mencegah aliran arus di lapisan dasar aluminium.Lapisan ini memiliki konduktivitas termal yang sangat baik, yang baik untuk pembuangan panas.

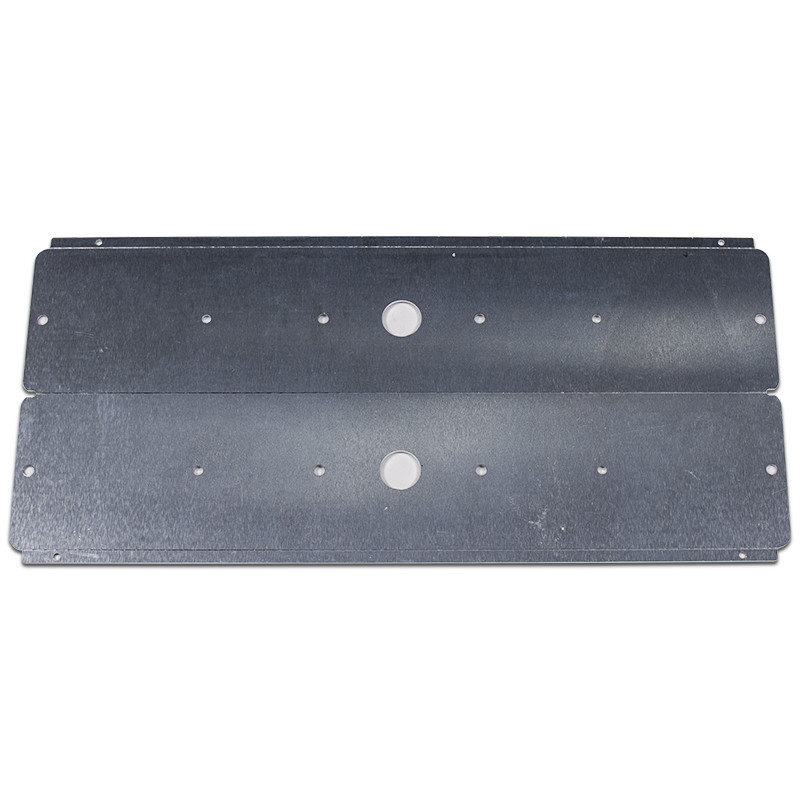

Lapisan terakhir dari PCB adalah lapisan dasar, yang terbuat dari Aluminium.Lapisan ini membuat papan unik dan memberikan identitas yang terpisah.Karena lapisan dasar, PCB lebih tahan lama daripada FR-4.Itu dapat menahan keausan dan suhu tinggi.Selain itu, sangat baik untuk pembuangan panas.Ini lebih ringan dari tembaga dan besi.
Kemampuan PCBA
|
|
Turnkey PCBA
|
PCB + sumber komponen + perakitan + paket
|
Detail perakitan
|
Jalur SMT dan Thru-hole, ISO SMT dan DIP
|
Waktu Pimpin
|
Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja
|
Pengujian pada produk
|
Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, Uji Fungsional
|
Kuantitas
|
Jumlah minimal: 1 pcs.Prototipe, pesanan kecil, pesanan massal, semuanya OK
|
File yang dibutuhkan
|
PCB: File Gerber (CAM, PCB, PCBDOC)
|
Komponen: Bill of Material (daftar BOM)
|
|
Perakitan: File Pick-N-Place
|
|
Ukuran Panel PCB
|
Ukuran minimal: 0.25*0.25 inci (6*6mm)
|
Ukuran maks: 20 * 20 inci (500 * 500mm)
|
|
Jenis Solder PCB
|
Pasta Solder Larut Air, bebas timah RoHS
|
Detail komponen
|
Pasif Turun ke ukuran 0201
|
BGA dan VFBGA
|
|
Pembawa Chip Tanpa Timbal/CSP
|
|
Perakitan SMT dua sisi
|
|
Pitch Halus hingga 0.8mils
|
|
Perbaikan dan Reball BGA
|
|
Penghapusan dan Penggantian Bagian
|
|
Paket komponen
|
Potong Pita, Tabung, Gulungan, Bagian Longgar
|
Proses perakitan PCB
|
Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Gelombang
Solder ----- Perakitan ----- ICT ----- Pengujian Fungsi ----- Pengujian Suhu & Kelembaban |
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional yang disertifikasi oleh sistem manajemen mutu internasional ISO9001: 2015.Didirikan pada tahun 2012 dan telah berkomitmen pada inovasi dan pengembangan teknologi elektronik yang berkelanjutan.Ini digunakan dalam pembuatan dan penjualan berbagai PCB logam, LED, dan produk terkait.Produk ini banyak digunakan dalam pencahayaan, elektronik, mesin, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 8 tahun, kami telah menciptakan jaringan distribusi dan saluran penjualan yang kuat di seluruh dunia, dan produk kami laku di Asia-Pasifik, Eropa, Amerika, dan Timur Tengah.
FAQ:
Q1.Layanan apa yang Anda miliki?
A: Kami dapat menawarkan layanan satu atap dari pembuatan PCB hingga perakitan PCB, pengujian, perumahan dan layanan nilai tambah lainnya.
Q2:Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A:Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
Q3: Apakah boleh mencetak logo saya pada produk?
J: Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.
