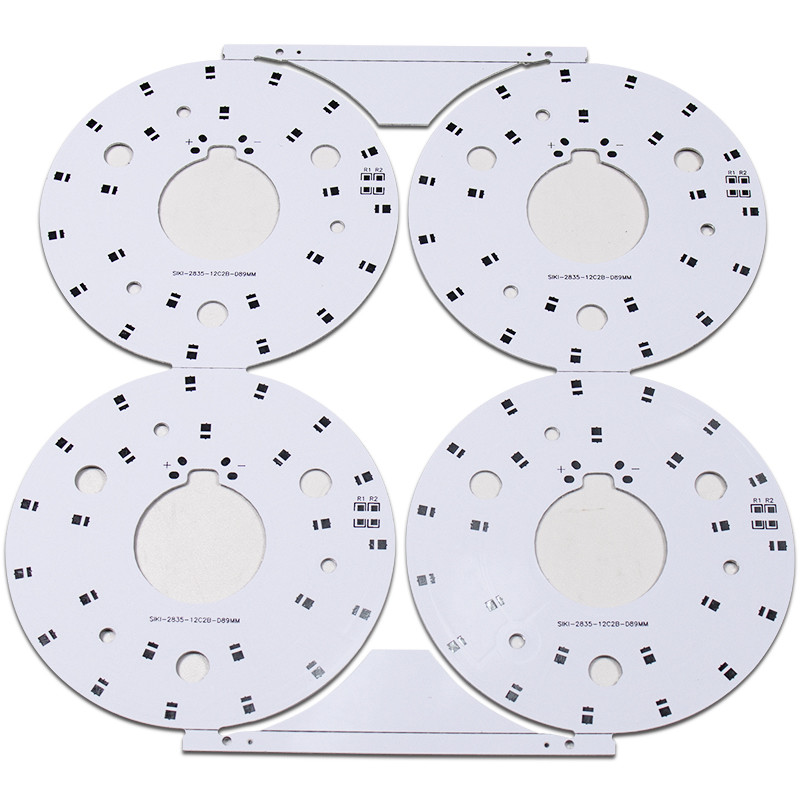

Strip pcb Led Light PCB Printed Circuit Board digunakan untuk lampu Langit-langit
YiZhuo PCB membuat PCB Aluminium, yang paling populer di antara papan inti logam.PCB substrat aluminium kami menggunakan inti aluminium sebagai bahan dasarnya, dan FR4 standar di atasnya.Basis aluminium bertindak sebagai lapisan berlapis termal untuk membuang panas secara efisien, menjaga komponen penghasil panas tetap dingin, sehingga meningkatkan kinerja keseluruhan papan dan perangkat.Di antara semua produsen PCB berbasis aluminium, pelanggan kami menganggap PCB aluminium kami sebagai solusi paling berguna untuk aplikasi daya tinggi.
|
|
|
Turnkey PCBA
|
PCB + sumber komponen + perakitan + paket
|
|
Detail perakitan
|
Jalur SMT dan Thru-hole, ISO SMT dan DIP
|
|
Waktu Pimpin
|
Prototipe: 15 hari kerja.Pesanan massal: 20 ~ 25 hari kerja
|
|
Pengujian pada produk
|
Uji Probe Terbang, Pemeriksaan Sinar-X, Uji AOI, Uji Fungsional
|
|
Kuantitas
|
Jumlah minimal: 1 pcs.Prototipe, pesanan kecil, pesanan massal, semuanya OK
|
|
File yang dibutuhkan
|
PCB: File Gerber (CAM, PCB, PCBDOC)
|
|
Komponen: Bill of Material (daftar BOM)
|
|
Perakitan: File Pick-N-Place
|
|
Ukuran Panel PCB
|
Ukuran minimal: 0.25*0.25 inci (6*6mm)
|
|
Ukuran maks: 20 * 20 inci (500 * 500mm)
|
|
Jenis Solder PCB
|
Pasta Solder Larut Air, bebas timah RoHS
|
|
Detail komponen
|
Pasif Turun ke ukuran 0201
|
|
BGA dan VFBGA
|
|
Pembawa Chip Tanpa Timbal/CSP
|
|
Perakitan SMT dua sisi
|
|
Pitch Halus hingga 0.8mils
|
|
Perbaikan dan Reball BGA
|
|
Penghapusan dan Penggantian Bagian
|
|
Paket komponen
|
Potong Pita, Tabung, Gulungan, Bagian Longgar
|
|
Proses perakitan PCB
|
Pengeboran ----- Paparan ----- Plating ----- Etaching & Stripping ----- Punching ----- Pengujian Listrik ----- SMT ----- Gelombang
Solder ----- Perakitan ----- ICT ----- Pengujian Fungsi ----- Pengujian Suhu & Kelembaban
|
Pengenalan Papan Sirkuit Cetak PCB Cahaya Led:
PCB aluminium biasa biasanya memiliki tiga lapisan utama:
- Lapisan Tembaga
- Lapisan isolasi
- Substrat Logam
LAPISAN TEMBAGA
Untuk lapisan tembaga, kami biasanya menggunakan foil tembaga elektrolitik, yang kami etsa untuk membentuk sirkuit tercetak.Lapisan ini memegang komponen SMD dan jejak tembaga pada lapisan membentuk interkoneksi yang diperlukan.Jika dibandingkan dengan PCB FR4 tradisional dengan lebar garis dan berat tembaga yang sama, keberadaan alas aluminium memungkinkan papan membawa lebih banyak arus tanpa memanas.
LAPISAN Isolasi
Sebagai pembentuk inti papan, lapisan isolator berfungsi sebagai isolator listrik, penghantar panas, dan bahan pengikat antara lapisan tembaga dengan substrat aluminium.Di seluruh penumpukan, lapisan isolasi juga bertindak sebagai penghalang termal untuk aliran panas dari sirkuit ke aluminium.Oleh karena itu, semakin baik konduktivitas termal lapisan isolasi, semakin baik manajemen panas, dan semakin rendah kenaikan suhu komponen.Konduktivitas termal yang tinggi tidak hanya meningkatkan output daya, tetapi juga memperpanjang masa pakai papan.

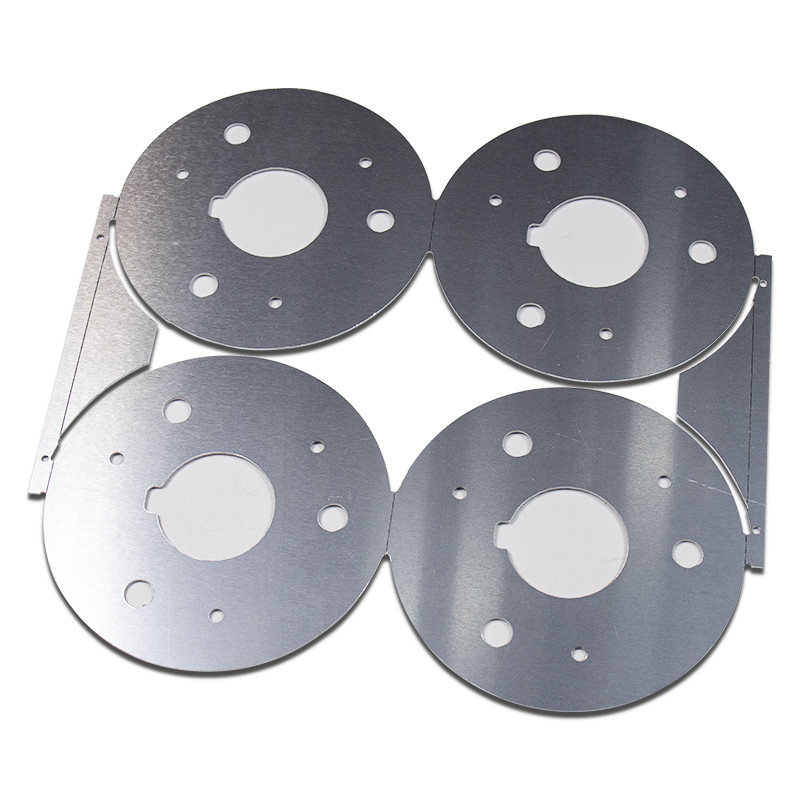

SUBSTRAT LOGAM
Kami memilih logam untuk substrat tergantung pada beberapa faktor seperti biaya, berat, kekerasan, kekuatan, koefisien ekspansi termal, dan konduktivitas termal.
Perbandingan komparatif berbagai logam untuk biaya dan kinerja teknis seperti di atas menunjukkan aluminium menjadi pilihan yang optimal.Pelat aluminium tersedia sebagai 1000, 1060, 6061, dan seterusnya.Bergantung pada persyaratan untuk konduktivitas termal dan sifat mekanik yang lebih tinggi, kami menggunakan logam lain sebagai pengganti aluminium.Ini termasuk baja tahan karat, tembaga, besi, dan baja silikon.
Aplikasi Aluminium Led Pcb:
Strip pcb Led Light pcb banyak digunakan dalam pencahayaan LED: Lampu led mobil, Lampu langit-langit, Lampu dinding, lampu led luar ruangan, lampu led ruang tamu, dll.
Jika Anda mencari sumber daya yang akan memberi Anda PCB Satu Sisi untuk Lampu Tabung LED, PCB Untuk Lampu Sorot LED, PCB Untuk Lampu LED, PCB untuk teluk tinggi LED, PCB untuk downlight LED, papan PCB untuk tabung LED, maka Anda memiliki baru saja menemukannya.
Shenzhen Yizhuo Electronics Co, Ltd telah didirikan pada tahun 2012, area pabrik kami lebih dari 5,000 meter persegi.Kami memiliki lebih dari 100 pekerja dan 20 karyawan. Kami adalah produsen PCB Aluminium dan FR4, produk kami banyak digunakan dalam pencahayaan, Elektronik, Energi Baru, Perawatan medis, Otomotif, dan industri Lainnya. Kapasitas produksi PCB kami dapat mencapai 120000 sq.m /per bulan .
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Apa yang dibutuhkan untuk kutipan PCB PCBA?
A: PCB: Kuantitas, file Gerber, dan persyaratan Teknis (bahan, perawatan permukaan akhir, ketebalan tembaga, ketebalan papan, ...)
PCBA: Informasi PCB, BOM, (Menguji dokumen...)
