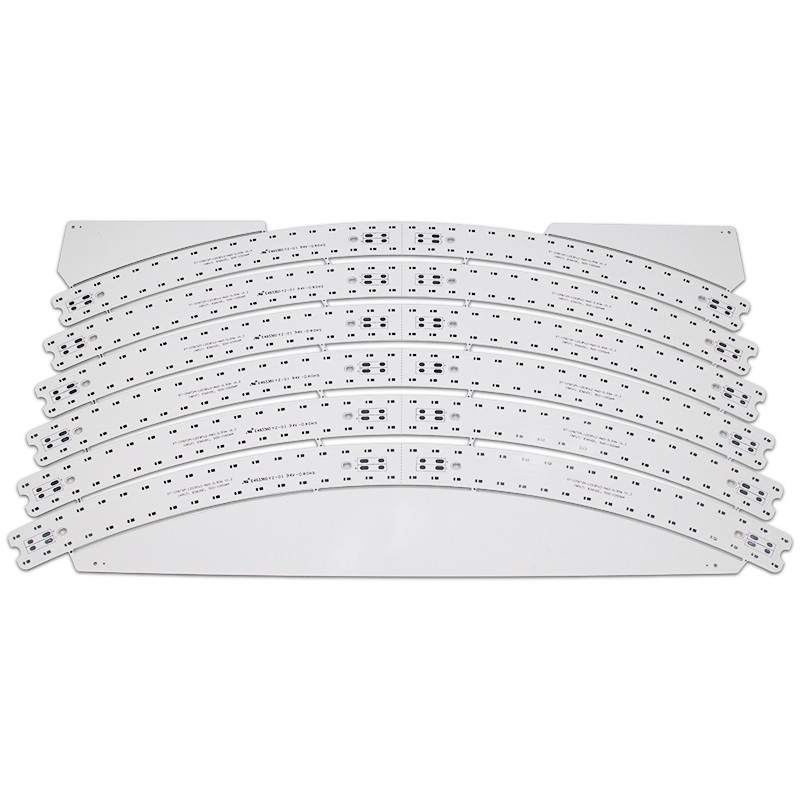

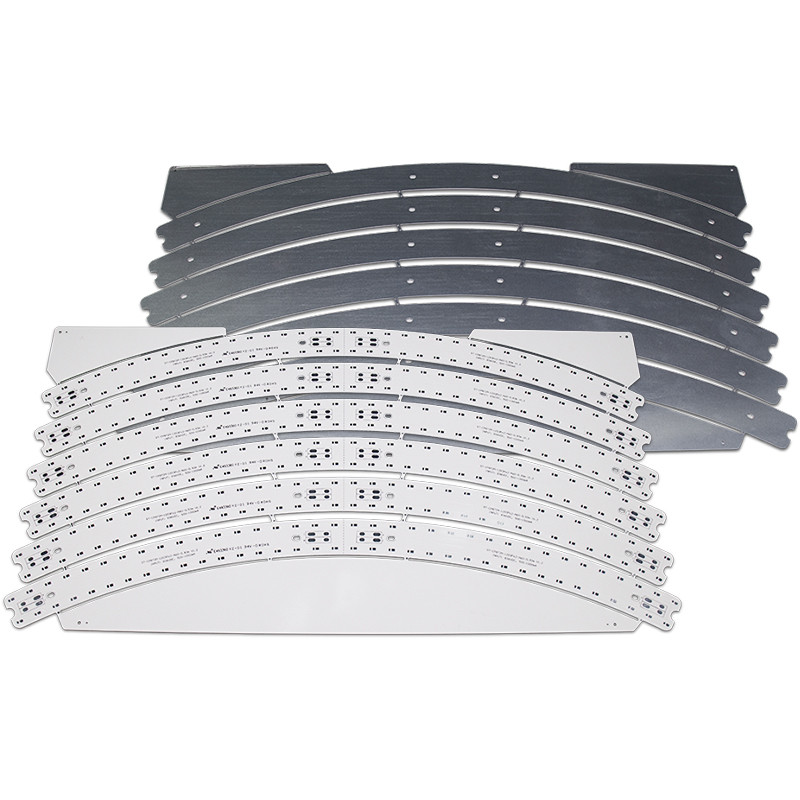

100W 120W 500W 1000W 3030 LED Grow Light Metal Core Printed Circuit Board
1. Perkenalan
Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.
2. Bahan: PCB berbahan dasar aluminium
| Barang |
Satuan |
|
Spesifikasi |
Tes kondisi |
| Ketebalan insulasi |
um |
Maks
min
|
200
60
|
— |
| Resistansi solder (288℃) |
Detik. |
min |
600 |
IPC-TM-650 2.4.13.1 |
| Kejutan termal |
288℃10”/siklus |
min |
6 Kali |
IPC-TM-650 2.4.13.1 |
| Kekuatan kupas (Status Normal) |
pon/in |
min |
9 |
IPC-TM-650 2.4.8 |
| Tegangan Kerusakan |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Resistivitas volume (Status normal＞E+14) |
· cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Resistivitas permukaan (Status normal＞E+12) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Konstanta dielektrik
1 MHz Status normal
1 GHz Status normal
|
— |
|
5.6
5.3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Disipasi konstan
1 MHz Status normal
1 GHz Status normal
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Penyerapan air |
% |
|
0.2 |
IPC-TM-650 2.6.2.1 |
|
Konduktivitas termal
(diukur pada lapisan isolasi saja)
|
W/m℃ |
|
1.0 |
ASTM-E1461 |
| Sifat mudah terbakar |
94V-0 |
|
Lulus |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| Td |
℃ |
|
410 |
TBD (kerugian 5% berat) |
| Kemenag (RTI) |
℃ |
|
130 |
UL746B |
| CTI (Indeks Pelacakan Komparatif) |
V |
|
600 (PLC=0) |
UL746E DSR |
3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.
6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan
7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.
PCB aluminium
Papan sirkuit aluminium berisi lapisan tipis bahan dielektrik konduktif termal, yang memiliki efek mentransfer panas.
Papan sirkuit aluminium juga disebut PCB dasar aluminium, PCB aluminium fleksibel, papan sirkuit cetak berlapis logam (MCPCB), substrat logam berinsulasi (IMS atau IMPCB), dll.
Struktur Aluminium PCB
Papan sirkuit aluminium terdiri dari struktur berlapis yang unik.
Lapisan Sirkuit
Sirkuit tercetak diukir dengan lapisan tembaga 1oz-10oz untuk merakit dan menghubungkan komponen, yang dapat membawa arus lebih tinggi dibandingkan dengan FR-4.
Lapisan isolasi
Peran utama lapisan insulasi adalah insulasi dan konduktivitas termal, ia memainkan peran sentral dalam Aluminium PCB, yang membantu menyebarkan panas dan mengurangi suhu pengoperasian perangkat untuk mencapai peningkatan output daya, pengurangan volume, dan umur panjang.
Substrat logam
Substrat logam dapat dipilih sesuai dengan persyaratan konduktivitas termal dan mekanik PCB Aluminium, aluminium adalah pilihan ideal, tetapi juga tembaga, baja tahan karat, besi, baja silikon, dll.
