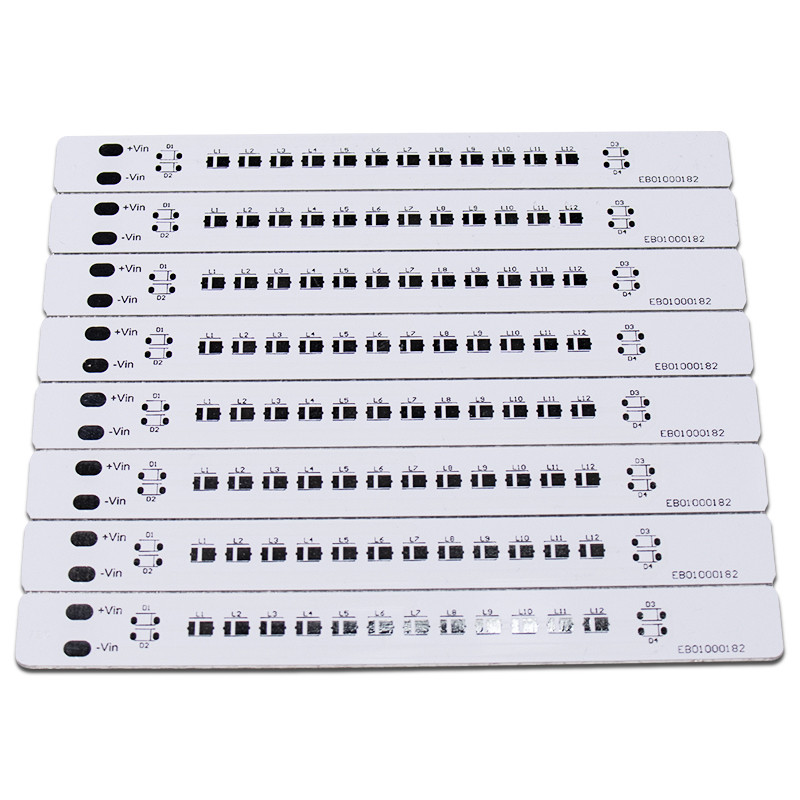

Driver LED Aluminium Clad PCB Dengan HASL ENIG OSP Immersion Silver Finish
2 pcs
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan PCB LED 12
Cahaya Tinggi:

Driver LED Aluminium Clad PCB

,

OSP Aluminium Clad PCB

,

Aluminium Clad LED Driver PCB Board

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T/T, Western Union
Spesifikasi
Bahan: Bahan Aluminium
Membuat Profil Meninju: Perutean, V-CUT, Beveling
Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion
Min. min. Line Width Lebar Garis: 0,3-0,35um
Aplikasi: peralatan medis, elektronik otomotif, industri
Topeng solder: Green. Hijau. Red. Merah. Blue. Biru. White. Put
Deskripsi Produk

Aluminium Clad Pcb Metal Core Printed Circuit Board Led Driver Pcb Board

1. Perkenalan

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.



2. Bahan: PCB berbahan dasar aluminium

Barang Satuan   Spesifikasi Tes kondisi
Ketebalan insulasi um

Maks

min

200

60

Resistansi solder (288℃) Detik. min 600 IPC-TM-650 2.4.13.1
Kejutan termal 288℃10”/siklus min 6 Kali IPC-TM-650 2.4.13.1
Kekuatan kupas (Status Normal) pon/in min 9 IPC-TM-650 2.4.8
Tegangan Kerusakan V/mil   750 IPC-TM-650 2.5.6
Resistivitas volume (Status normal>E+14) · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistivitas permukaan (Status normal>E+12) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Konstanta dielektrik

1 MHz Status normal

1 GHz Status normal



5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipasi konstan

1 MHz Status normal

1 GHz Status normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Penyerapan air %   0.2 IPC-TM-650 2.6.2.1

Konduktivitas termal

(diukur pada lapisan isolasi saja)

W/m℃   1.0 ASTM-E1461
Sifat mudah terbakar 94V-0   Lulus IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Td   410 TBD (kerugian 5% berat)
Kemenag (RTI)   130 UL746B
CTI (Indeks Pelacakan Komparatif) V   600 (PLC=0) UL746E DSR



3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.



6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan


7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.



Driver LED Aluminium Clad PCB Dengan HASL ENIG OSP Immersion Silver Finish 0





Keuntungan dari Aluminium PCB

- Performa termal yang baik dan umur panjang
- Konduktivitas dan isolasi termal yang baik
- Biaya rendah - Hemat energi dan dapat didaur ulang
- Mudah dirakit
- Daya tahan tinggi
- Ringan

Driver LED Aluminium Clad PCB Dengan HASL ENIG OSP Immersion Silver Finish 1

Aplikasi Aluminium PCB



Basis aluminium memiliki fungsi disipasi termal yang baik.Karena LED akan menghasilkan banyak panas, papan sirkuit tercetak untuk lampu LED umumnya substrat aluminium.



1. Peralatan audio: amplifier input dan output, amplifier seimbang, amplifier audio, preamplifier, power amplifier, dan sebagainya.

2. Peralatan catu daya: stabilizer, conditioner, adaptor DC-AC, dan sebagainya.

3. Peralatan elektronik komunikasi: amplifier frekuensi tinggi, rangkaian listrik filter.

4. Peralatan otomatis kantor: pengemudi motor dan sebagainya.

5. Komputer: perangkat catu daya, floppy disk drive, motherboard, dan sebagainya.

6. Modul daya: inverter, relai padat, jembatan penyearah, dan sebagainya.

7. Kontrol elektronik: relay, basis transistor, berbagai komponen dalam rangkaian.

8. Saklar, microwave: radiator, perangkat semikonduktor, isolasi termal, dan pengontrol motor.

9. Kendaraan industri: pengapian, pengatur tegangan, sistem kontrol keamanan otomatis, sistem konversi pencahayaan.

10. Tampilan LED (dua mode: tampilan LED; tampilan dengan sumber cahaya LED)

11. Pencahayaan: Dengan promosi lampu hemat energi, berbagai lampu LED hemat energi disambut oleh pasar, sehingga substrat aluminium untuk lampu LED memiliki aplikasi skala besar.

Driver LED Aluminium Clad PCB Dengan HASL ENIG OSP Immersion Silver Finish 2
