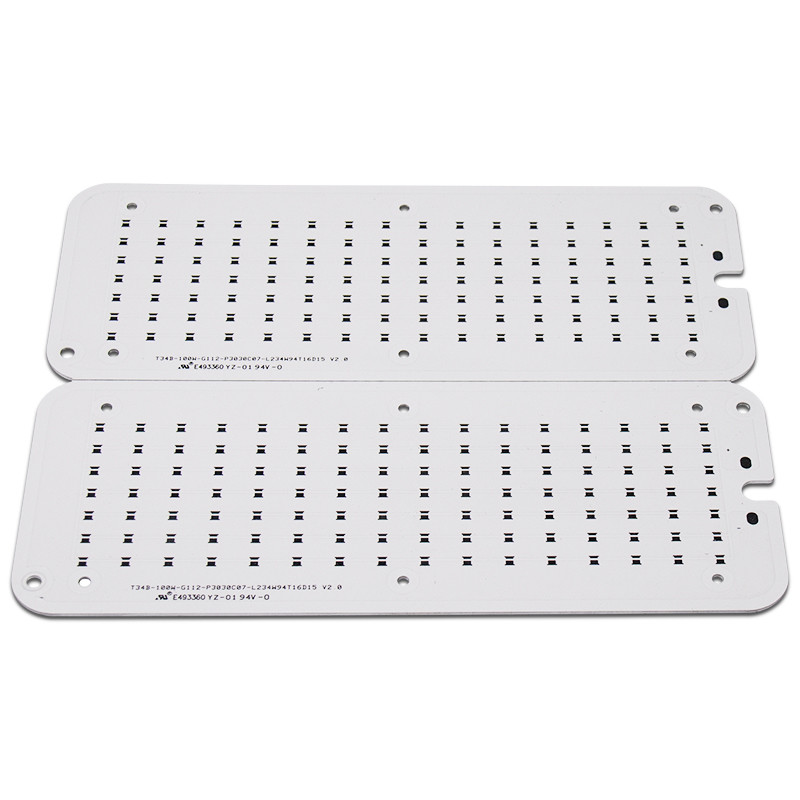

Rakitan PCB Permukaan Logam Ringan LED Daya Tinggi
2 pcs
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan PCB LED 12
Cahaya Tinggi:

LED Light Surface Mount PCB Assembly

,

Metal Surface Mount PCB Assembly

,

High Power LED Light PCB

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T/T, Western Union
Spesifikasi
Bahan: Bahan Aluminium
Membuat Profil Meninju: Perutean, V-CUT, Beveling
Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion
Min. min. Line Width Lebar Garis: 0,3-0,35um
Aplikasi: peralatan medis, elektronik otomotif, industri
Topeng solder: Green. Hijau. Red. Merah. Blue. Biru. White. Put
Deskripsi Produk

diy led pcb Metal surface mount pcb assembly High Power Led Pcb Led Pcb Design



1. Perkenalan

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.



2. Bahan: PCB berbahan dasar aluminium

Barang Satuan   Spesifikasi Tes kondisi
Ketebalan insulasi um

Maks

min

200

60

Resistansi solder (288℃) Detik. min 600 IPC-TM-650 2.4.13.1
Kejutan termal 288℃10”/siklus min 6 Kali IPC-TM-650 2.4.13.1
Kekuatan kupas (Status Normal) pon/in min 9 IPC-TM-650 2.4.8
Tegangan Kerusakan V/mil   750 IPC-TM-650 2.5.6
Resistivitas volume (Status normal>E+14) · cm   1.8*1015 IPC-TM-650 2.5.17.1
Resistivitas permukaan (Status normal>E+12) Ω 3.5*1014 IPC-TM-650 2.5.17.1

Konstanta dielektrik

1 MHz Status normal

1 GHz Status normal



5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipasi konstan

1 MHz Status normal

1 GHz Status normal



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Penyerapan air %   0.2 IPC-TM-650 2.6.2.1

Konduktivitas termal

(diukur pada lapisan isolasi saja)

W/m℃   1.0 ASTM-E1461
Sifat mudah terbakar 94V-0   Lulus IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Td   410 TBD (kerugian 5% berat)
Kemenag (RTI)   130 UL746B
CTI (Indeks Pelacakan Komparatif) V   600 (PLC=0) UL746E DSR



3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.



6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan


7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.



Rakitan PCB Permukaan Logam Ringan LED Daya Tinggi 0

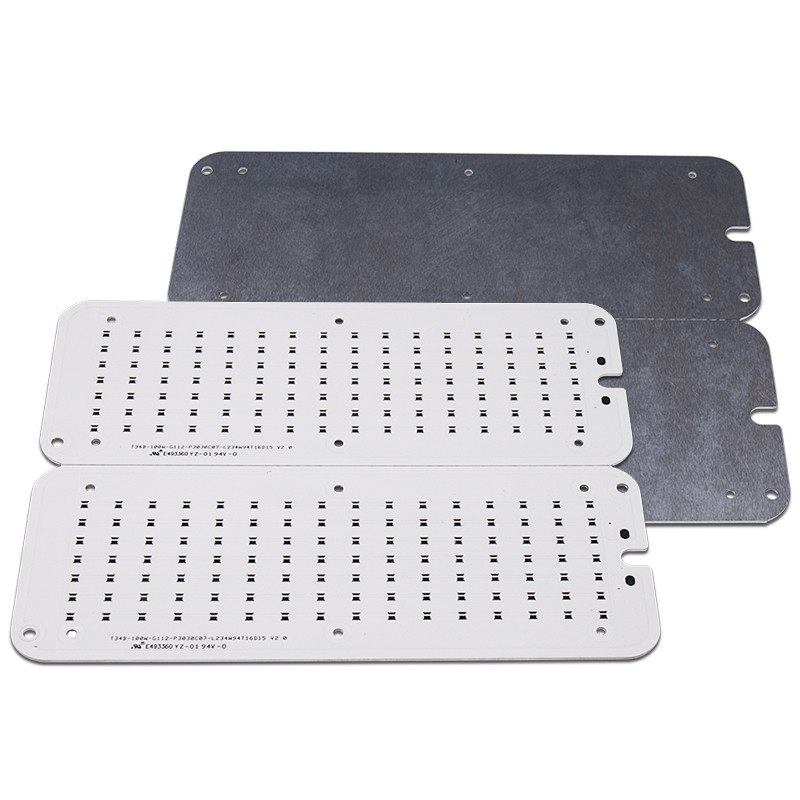

Substrat logam

Jenis logam apa yang digunakan untuk substrat logam isolasi tergantung pada pertimbangan komprehensif dari koefisien ekspansi termal, konduktivitas termal, kekuatan, kekerasan, berat, keadaan permukaan dan biaya substrat logam.

Secara umum, mengingat kondisi seperti biaya dan kinerja teknis, pelat aluminium adalah pilihan yang ideal.Plat aluminium yang tersedia adalah 6061, 5052, 1060 dan seterusnya.Jika ada persyaratan yang lebih tinggi untuk konduktivitas termal, sifat mekanik, sifat listrik dan sifat khusus lainnya, pelat tembaga, pelat baja tahan karat, pelat besi dan pelat baja silikon juga dapat digunakan.

Rakitan PCB Permukaan Logam Ringan LED Daya Tinggi 1

Aplikasi Aluminium PCB

1. Perangkat audio: Penguat input, penguat keluaran, penguat seimbang, penguat audio, pra-penguat, penguat daya.

2. Catu Daya: Regulator switching, konverter DC / AC, regulator SW, dll.

3. Peralatan elektronik komunikasi: Penguat frekuensi tinggi, peralatan penyaringan, sirkuit pemancar

4. Peralatan otomatisasi kantor: Penggerak motor, dll.

5. Mobil: Regulator elektronik, pengapian, pengontrol catu daya, dll.

6. Komputer: papan CPU, drive floppy disk, perangkat catu daya, dll.

7. Modul Daya: Inverter, relai solid-state, jembatan penyearah.

8. Lampu dan penerangan: Sebagai promosi lampu hemat energi yang dianjurkan, berbagai lampu LED hemat energi warna-warni diterima dengan baik oleh pasar, dan PCB aluminium yang digunakan dalam lampu LED juga memulai aplikasi skala besar.

Rakitan PCB Permukaan Logam Ringan LED Daya Tinggi 2
