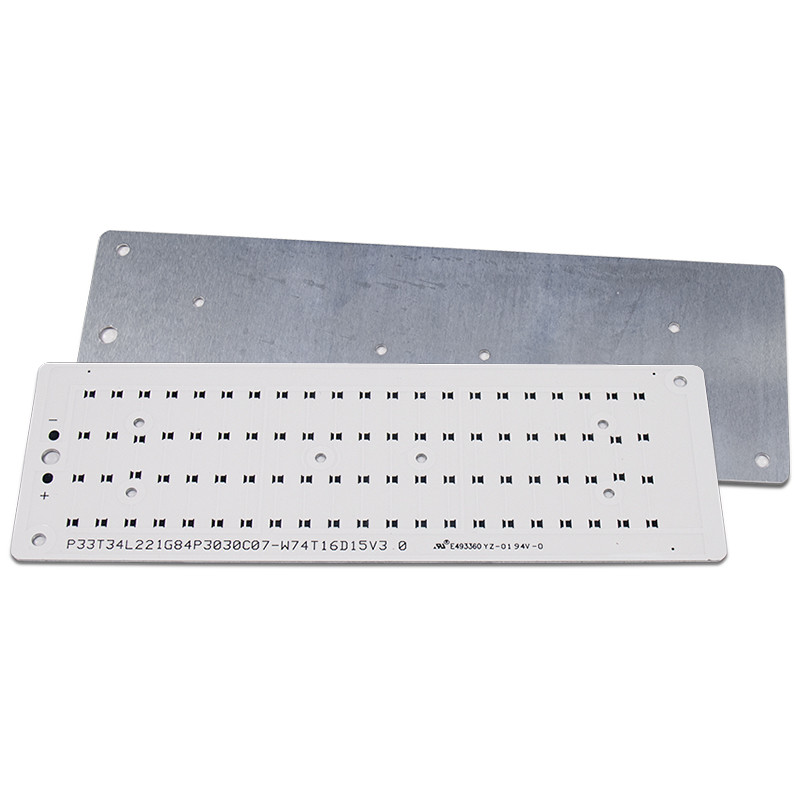

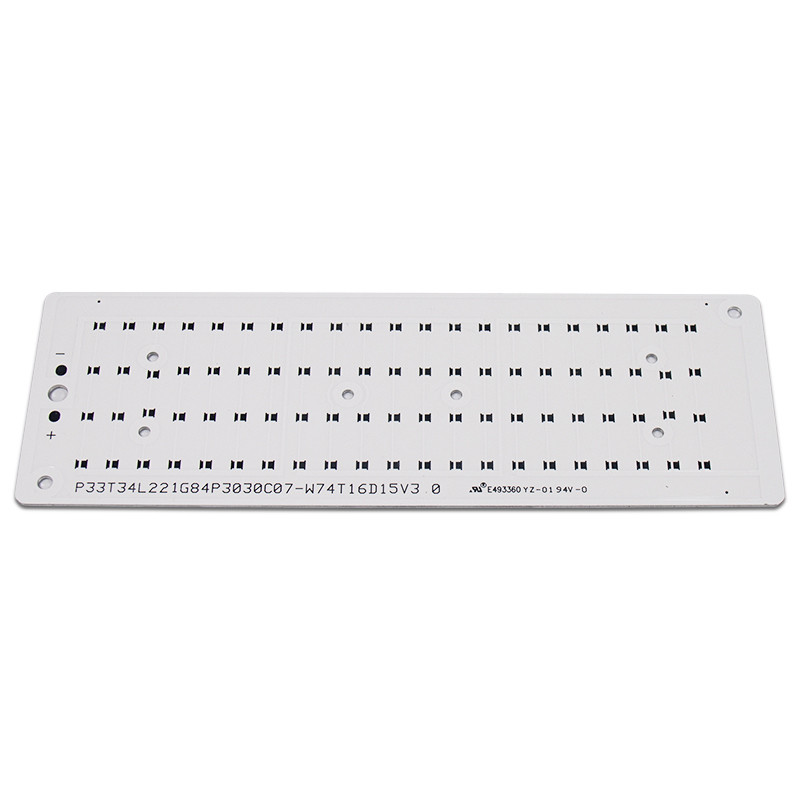

Name: Perakitan SMT PCB Substrat Aluminium untuk LED Daya Tinggi
Brand: Yizhuo
SKU: Papan PCB LED 12

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Informasi dasar

Tempat asal: Cina

Nama merek: Yizhuo

Sertifikasi: CE,ROHS,UL

Nomor model: Papan PCB LED 12

Cahaya Tinggi:

Aluminum Substrate PCB SMT Assembly

High Power LED PCB SMT Assembly

Aluminum Substrate High Power LED PCB

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Paket Vakum + kotak karton berkualitas baik

Waktu pengiriman: 10-12 hari kerja

Syarat-syarat pembayaran: T/T, Western Union

Spesifikasi

Bahan: Bahan Aluminium

Membuat Profil Meninju: Perutean, V-CUT, Beveling

Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion

Min. min. Line Width Lebar Garis: 0,3-0,35um

Aplikasi: peralatan medis, elektronik otomotif, industri

Topeng solder: Green. Hijau. Red. Merah. Blue. Biru. White. Put

Galeri

Deskripsi Produk

Aluminium Substrat Pcb Pcb Desain Perakitan Smt Daya Tinggi Led Pcb

1. Perkenalan

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.

2. Bahan: PCB berbahan dasar aluminium

Barang Satuan Spesifikasi Tes kondisi

Ketebalan insulasi um
Maks

min

200

60
—

Resistansi solder (288℃) Detik. min 600 IPC-TM-650 2.4.13.1

Kejutan termal 288℃10”/siklus min 6 Kali IPC-TM-650 2.4.13.1

Kekuatan kupas (Status Normal) pon/in min 9 IPC-TM-650 2.4.8

Tegangan Kerusakan V/mil 750 IPC-TM-650 2.5.6

Resistivitas volume (Status normal＞E+14) · cm 1.8*1015 IPC-TM-650 2.5.17.1

Resistivitas permukaan (Status normal＞E+12) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Konstanta dielektrik

1 MHz Status normal

1 GHz Status normal
—
5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipasi konstan

1 MHz Status normal

1 GHz Status normal

0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Penyerapan air % 0.2 IPC-TM-650 2.6.2.1

Konduktivitas termal

(diukur pada lapisan isolasi saja)
W/m℃ 1.0 ASTM-E1461

Sifat mudah terbakar 94V-0 Lulus IPC-TM-650 2.3.9

Tg ℃ 100 IPC-TM-650 2.4.24

Td ℃ 410 TBD (kerugian 5% berat)

Kemenag (RTI) ℃ 130 UL746B

CTI (Indeks Pelacakan Komparatif) V 600 (PLC=0) UL746E DSR

3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.

6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan

7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.

Kondisi penyimpanan

PCB aluminium umumnya disimpan di lingkungan yang gelap dan kering.Sebagian besar PCB aluminium rentan terhadap kelembaban, menguning, dan menghitam.Umumnya, mereka harus digunakan dalam waktu 48 jam setelah membuka paket vakum.

Ketebalan lapisan aluminium:

2 lapisan aluminium PCB substrat, ketebalan tembaga 1oz, dasar aluminium di bagian bawah laminasi mungkin seperti ini untuk referensi.Parameter di atas pada dasarnya tidak berubah.Ketebalan alas aluminium adalah ketebalan pelat yang dipilih oleh pelanggan dikurangi ketebalan di atas.
