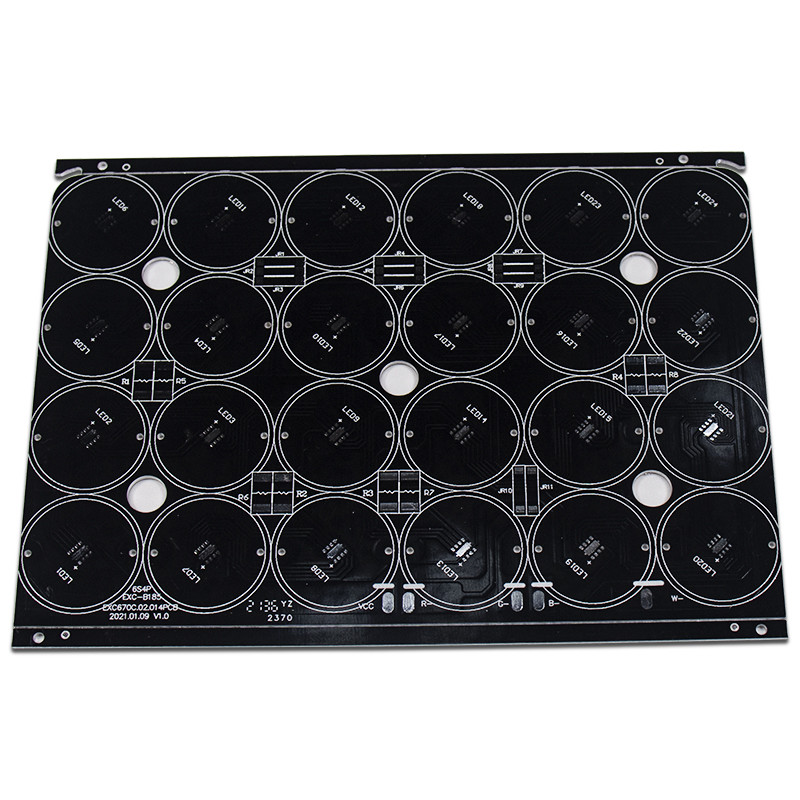

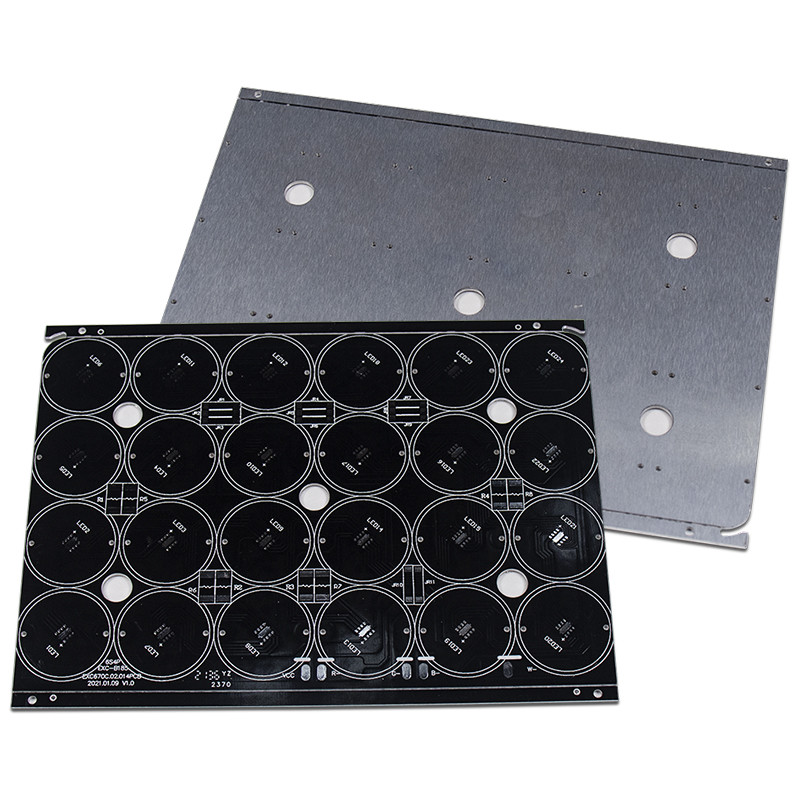

Name: 0.4 - 3.2mm Tebal Aluminium Clad PCB Untuk Lampu LED SMD
Brand: Yizhuo
SKU: Papan PCB LED 12

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Informasi dasar

Tempat asal: Cina

Nama merek: Yizhuo

Sertifikasi: CE,ROHS,UL

Nomor model: Papan PCB LED 12

Cahaya Tinggi:

LED Light Aluminium Clad PCB

3.2mm Tebal Aluminium Clad PCB

Aluminium Clad SMD LED Light PCB

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Paket Vakum + kotak karton berkualitas baik

Waktu pengiriman: 10-12 hari kerja

Syarat-syarat pembayaran: T/T, Western Union

Spesifikasi

Bahan: Bahan Aluminium

Membuat Profil Meninju: Perutean, V-CUT, Beveling

Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion

Min. min. Line Width Lebar Garis: 0,3-0,35um

Aplikasi: peralatan medis, elektronik otomotif, industri

Topeng solder: Green. Hijau. Red. Merah. Blue. Biru. White. Put

Galeri

Deskripsi Produk

Aluminium Clad PCB Led Light Circuit Board Desain Smd Led Board

1. Perkenalan

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.

2. Bahan: PCB berbahan dasar aluminium

Barang Satuan Spesifikasi Tes kondisi

Ketebalan insulasi um
Maks

min

200

60
—

Resistansi solder (288℃) Detik. min 600 IPC-TM-650 2.4.13.1

Kejutan termal 288℃10”/siklus min 6 Kali IPC-TM-650 2.4.13.1

Kekuatan kupas (Status Normal) pon/in min 9 IPC-TM-650 2.4.8

Tegangan Kerusakan V/mil 750 IPC-TM-650 2.5.6

Resistivitas volume (Status normal＞E+14) · cm 1.8*1015 IPC-TM-650 2.5.17.1

Resistivitas permukaan (Status normal＞E+12) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Konstanta dielektrik

1 MHz Status normal

1 GHz Status normal
—
5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipasi konstan

1 MHz Status normal

1 GHz Status normal

0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Penyerapan air % 0.2 IPC-TM-650 2.6.2.1

Konduktivitas termal

(diukur pada lapisan isolasi saja)
W/m℃ 1.0 ASTM-E1461

Sifat mudah terbakar 94V-0 Lulus IPC-TM-650 2.3.9

Tg ℃ 100 IPC-TM-650 2.4.24

Td ℃ 410 TBD (kerugian 5% berat)

Kemenag (RTI) ℃ 130 UL746B

CTI (Indeks Pelacakan Komparatif) V 600 (PLC=0) UL746E DSR

3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.

6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan

7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.

Periksa kemampuan pembuatan PCB inti Aluminium PCBWay pada tabel berikut:

Fitur Kemampuan

Bahan Inti aluminium (Domestik 1060), Inti tembaga, penutup FR4

Konduktivitas termal 1.0W/(m*k),2.0W/(m*k)

min.Lacak/Jarak 4 juta

min.Ukuran lubang: 0.8mm

Bahan dasar Aluminium, FR4, Flex, Flex-kaku, HDI, Rogers, dll.

Ketebalan papan 0.4-3.2mm

Penyelesaian Permukaan Emas imersi, OSP, Emas Keras, Perak Perendaman, Enepig

Finsih Cooper 1-4oz

Topeng solder Hijau, Merah, Kuning, Biru, Putih, Hitam, Ungu, Hitam Matte, Hijau Matte

Layar sutra Putih hitam

Melalui Proses Tenting Vias,Plugged Vias,Vias tidak tercakup

Pengujian Pengujian Probe Terbang (Gratis) dan pengujian AOI

Waktu membangun 2-3 hari

waktu tunggu 2-3 hari

omong-omong:

Jika kami memesan sirkuit nirkabel substrat aluminium satu sisi, sebaiknya perhatikan apakah akan menambahkan lem konduktif termal atau tidak, jika tidak, PCBWay akan mengonfirmasi dengan Anda apakah lem konduktif termal diperlukan.Lem konduktif termal berwarna putih susu.Bagian putih pada gambar.
