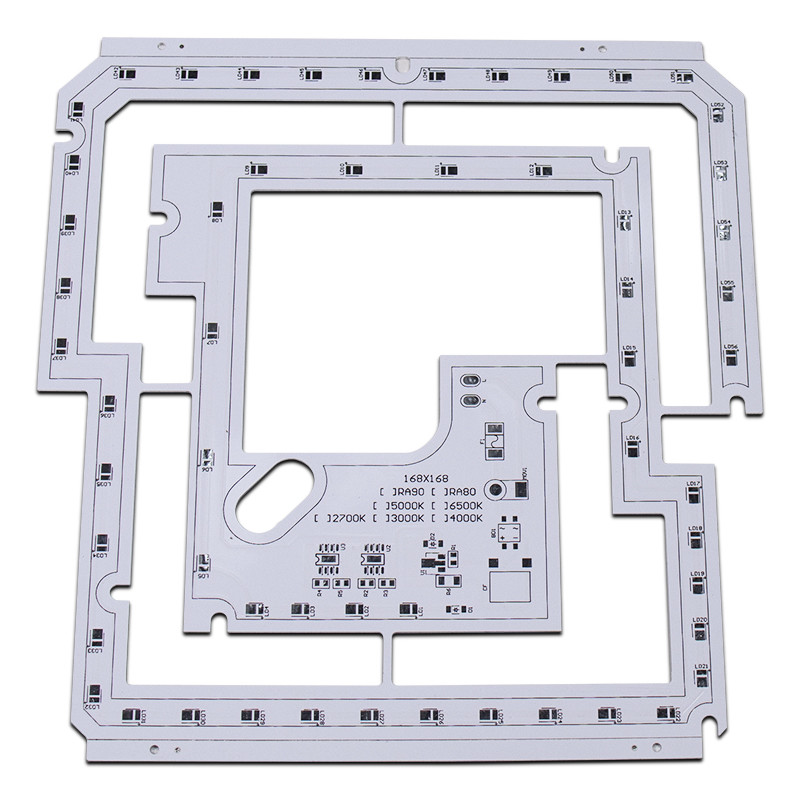

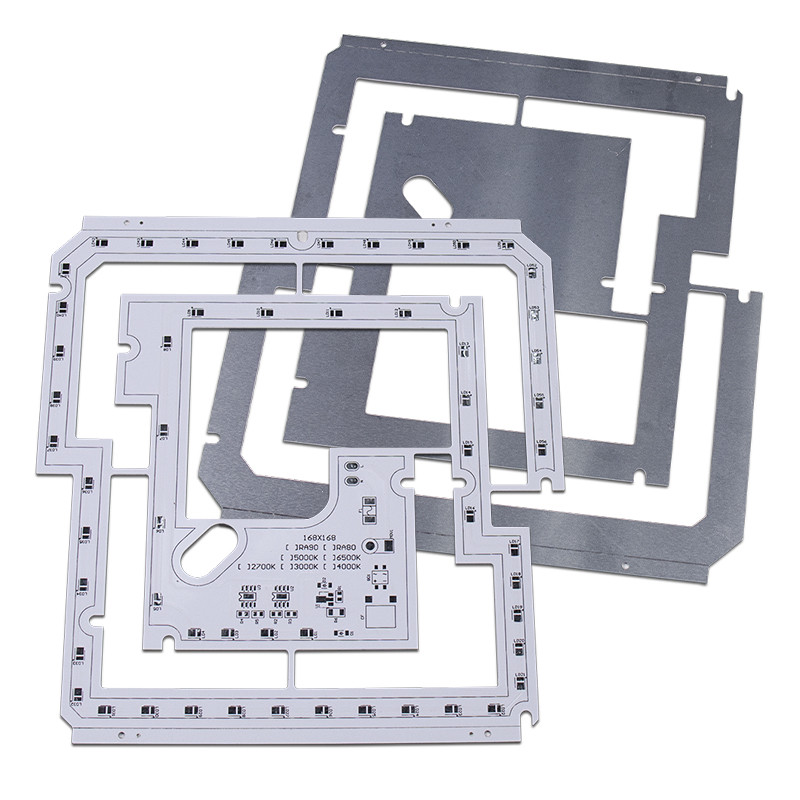

Name: Aluminium Substrat Solar Light 12V LED Circuit Board
Brand: Yizhuo
SKU: Papan PCB LED 12

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Informasi dasar

Tempat asal: Cina

Nama merek: Yizhuo

Sertifikasi: CE,ROHS,UL

Nomor model: Papan PCB LED 12

Cahaya Tinggi:

Lampu Tenaga Surya 12V Papan Sirkuit LED

Substrat Aluminium 12V Papan Sirkuit LED

Substrat Aluminium Lampu Surya PCB

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Paket Vakum + kotak karton berkualitas baik

Waktu pengiriman: 10-12 hari kerja

Syarat-syarat pembayaran: T/T, Western Union

Spesifikasi

Bahan: Bahan Aluminium

Membuat Profil Meninju: Perutean, V-CUT, Beveling

Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion

Min. min. Line Width Lebar Garis: 0,3-0,35um

Aplikasi: peralatan medis, elektronik otomotif, industri

Topeng solder: Green. Hijau. Red. Merah. Blue. Biru. White. Put

Galeri

Deskripsi Produk

Papan Sirkuit Cahaya Surya Led 12v Led Papan Sirkuit Desain Led Array Pcb

1. Perkenalan

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.

2. Bahan: PCB berbahan dasar aluminium

Barang Satuan Spesifikasi Tes kondisi

Ketebalan insulasi um
Maks

min

200

60
—

Resistansi solder (288℃) Detik. min 600 IPC-TM-650 2.4.13.1

Kejutan termal 288℃10”/siklus min 6 Kali IPC-TM-650 2.4.13.1

Kekuatan kupas (Status Normal) pon/in min 9 IPC-TM-650 2.4.8

Tegangan Kerusakan V/mil 750 IPC-TM-650 2.5.6

Resistivitas volume (Status normal＞E+14) · cm 1.8*1015 IPC-TM-650 2.5.17.1

Resistivitas permukaan (Status normal＞E+12) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Konstanta dielektrik

1 MHz Status normal

1 GHz Status normal
—
5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Disipasi konstan

1 MHz Status normal

1 GHz Status normal

0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

Penyerapan air % 0.2 IPC-TM-650 2.6.2.1

Konduktivitas termal

(diukur pada lapisan isolasi saja)
W/m℃ 1.0 ASTM-E1461

Sifat mudah terbakar 94V-0 Lulus IPC-TM-650 2.3.9

Tg ℃ 100 IPC-TM-650 2.4.24

Td ℃ 410 TBD (kerugian 5% berat)

Kemenag (RTI) ℃ 130 UL746B

CTI (Indeks Pelacakan Komparatif) V 600 (PLC=0) UL746E DSR

3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.

6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan

7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.

Apa itu PCB Aluminium?

PCB aluminium memiliki tata letak yang mirip dengan PCB lainnya.Ini memiliki lapisan atau lapisan tembaga, topeng solder dan sablon berlapis di atasnya.Alih-alih memiliki substrat fiberglass atau plastik, papan sirkuit aluminium memiliki substrat logam.Basis ini terutama mengandung kombinasi aluminium.Inti logam dapat seluruhnya terdiri dari logam atau memiliki kombinasi fiberglass dan aluminium.PCB aluminium biasanya satu sisi tetapi bisa juga dua sisi.PCB Aluminium Multilayer sangat sulit untuk diproduksi.

Substrat Aluminium

Papan aluminium paling banyak digunakan dalam elektronik LED dan konversi daya.Cahaya intens yang dihasilkan oleh LED menciptakan tingkat panas yang tinggi, yang mengarahkan aluminium menjauh dari komponen.PCB aluminium memperpanjang umur perangkat LED dan memberikan stabilitas lebih.Anda dapat menemukan substrat aluminium di lampu jalan, lampu berhenti, dan penerangan rumah tangga.Mereka memungkinkan konverter daya untuk mengubah arus dan mengatur elektronik.Pembuat di banyak industri lain juga menggunakan papan sirkuit aluminium, tetapi mereka tidak sering menerapkannya.
