Led Array Pcb Led Pcb Smd Led Led Papan Sirkuit Lampu Jalan Perakitan Smt Pcb
1. Perkenalan

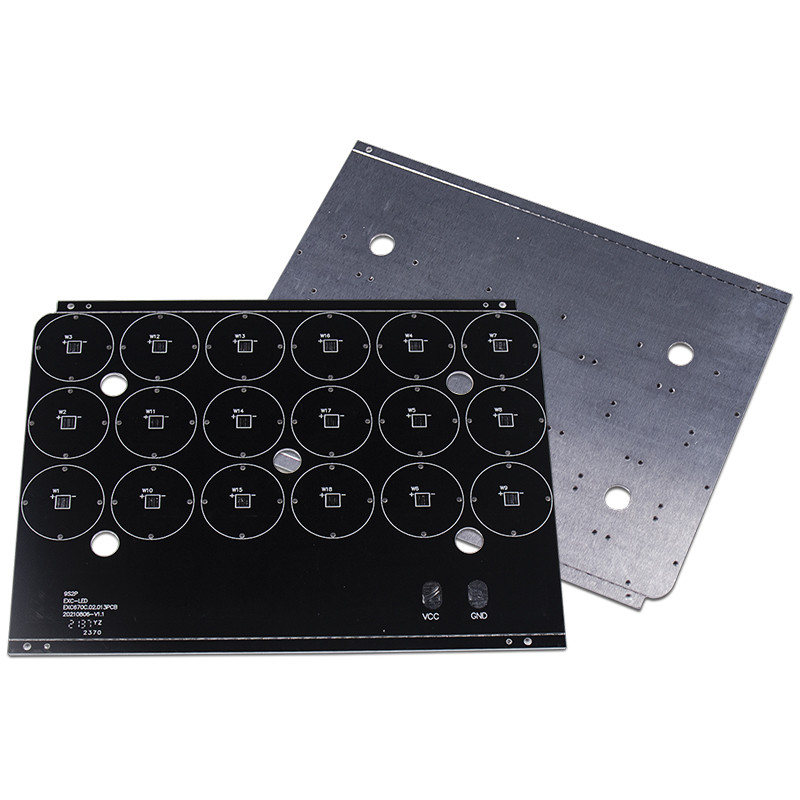

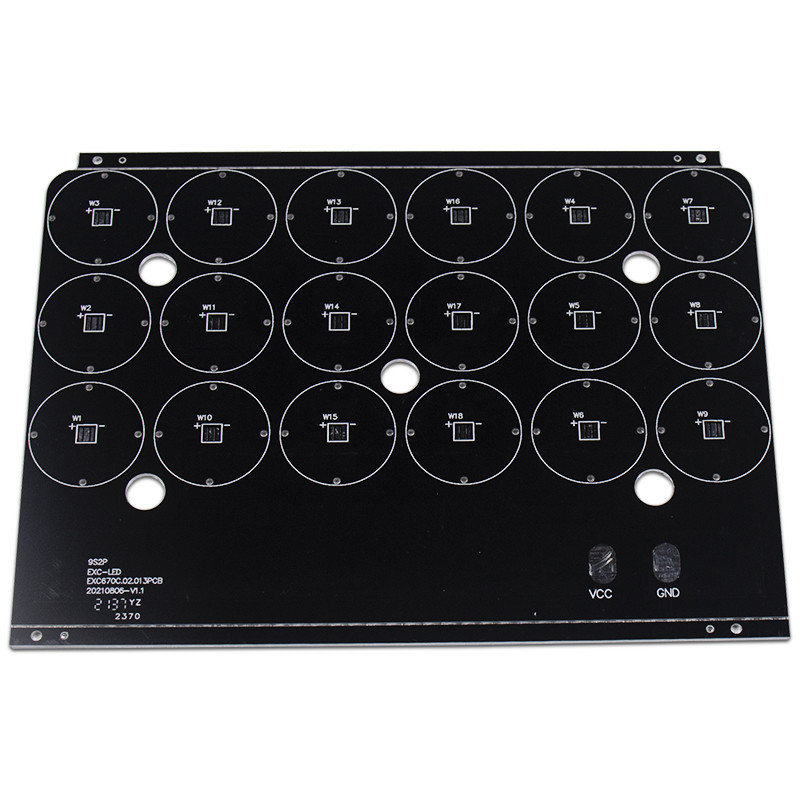

Sebagai jenis PCB Aluminium satu sisi, PCB LED banyak digunakan pada lampu jalan, lampu LED, dan lampu rumah tangga.
2. Bahan: PCB berbahan dasar aluminium
Barang | Satuan | Spesifikasi | Tes kondisi | |
Ketebalan insulasi | um |
Maks min |
200 60 |
— |
Resistansi solder (288℃) | Detik. | min | 600 | IPC-TM-650 2.4.13.1 |
Kejutan termal | 288℃10”/siklus | min | 6 Kali | IPC-TM-650 2.4.13.1 |
Kekuatan kupas (Status Normal) | pon/in | min | 9 | IPC-TM-650 2.4.8 |
Tegangan Kerusakan | V/mil | 750 | IPC-TM-650 2.5.6 | |
Resistivitas volume (Status normal>E+14) | · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Resistivitas permukaan (Status normal>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Konstanta dielektrik 1 MHz Status normal 1 GHz Status normal |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Disipasi konstan 1 MHz Status normal 1 GHz Status normal |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Penyerapan air | % | 0.2 | IPC-TM-650 2.6.2.1 | |
Konduktivitas termal (diukur pada lapisan isolasi saja) |
W/m℃ | 1.0 | ASTM-E1461 | |
Sifat mudah terbakar | 94V-0 | Lulus | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (kerugian 5% berat) | |
Kemenag (RTI) | ℃ | 130 | UL746B | |
CTI (Indeks Pelacakan Komparatif) | V | 600 (PLC=0) | UL746E DSR |
3. Sertifikasi: UL, ROHS, Jangkauan, ISO
4. Rentang penggunaan: Pencahayaan, Peralatan elektronik otomotif, Catu daya, Kontrol elektronik, Peralatan komputer, Elektronik komunikasi, dll.
5. Pameran apa yang pernah kami ikuti?
Pameran New Delhi, Pameran Elektronik Moskow, dll.
6. Layanan Kami
1. Respon cepat
2. Harga yang wajar berdasarkan kualitas yang baik
3. Menyediakan layanan satu atap (komponen, OEM)
4. Persediaan berlimpah & persiapan bahan kebiasaan
7. Metode pembayaran:
T/T, Paypal, kartu kredit, Western Union, dll.
Aluminium benar-benar dapat memindahkan panas dari komponen vital, sehingga meminimalkan efek berbahaya yang dapat ditimbulkannya pada papan sirkuit.Daya tahan yang lebih tinggi: Aluminium memberikan kekuatan dan daya tahan pada produk yang tidak dapat dibuat oleh bahan dasar keramik atau fiberglass.
Papan aluminium adalah salah satu opsi PCB yang paling konduktif secara termal.Mereka menjauhkan panas sebanyak mungkin dari komponen vital untuk memastikan kerusakan sirkuit minimal.Berkat toleransi panas yang tinggi, mereka dapat menangani sirkuit dengan kepadatan lebih tinggi dan tingkat daya yang lebih besar.Substrat yang terbuat dari paduan aluminium memiliki tingkat ketahanan fisik yang tinggi yang menurunkan risiko kerusakan.Dibandingkan dengan logam lain, aluminium memiliki dampak lingkungan yang lebih rendah selain biaya yang wajar.
Di sisi lain, PCB aluminium cenderung memiliki lebih banyak kegunaan khusus daripada papan standar.Meskipun harganya lebih murah daripada menambahkan konduktor ke papan tembaga, mereka memiliki harga lebih tinggi daripada PCB standar tanpa komponen tersebut.Berinvestasi dalam inti aluminium mungkin tidak membuahkan hasil jika aplikasi Anda tidak melibatkan suhu tinggi.Jika Anda berencana membuat sirkuit fleksibel, PCB aluminium fleksibel hanya dapat ditekuk ke posisi awalnya.Ini akan menekuk agar sesuai dengan elektronik yang lebih kecil, tetapi tidak akan tahan terhadap tekanan getaran.
