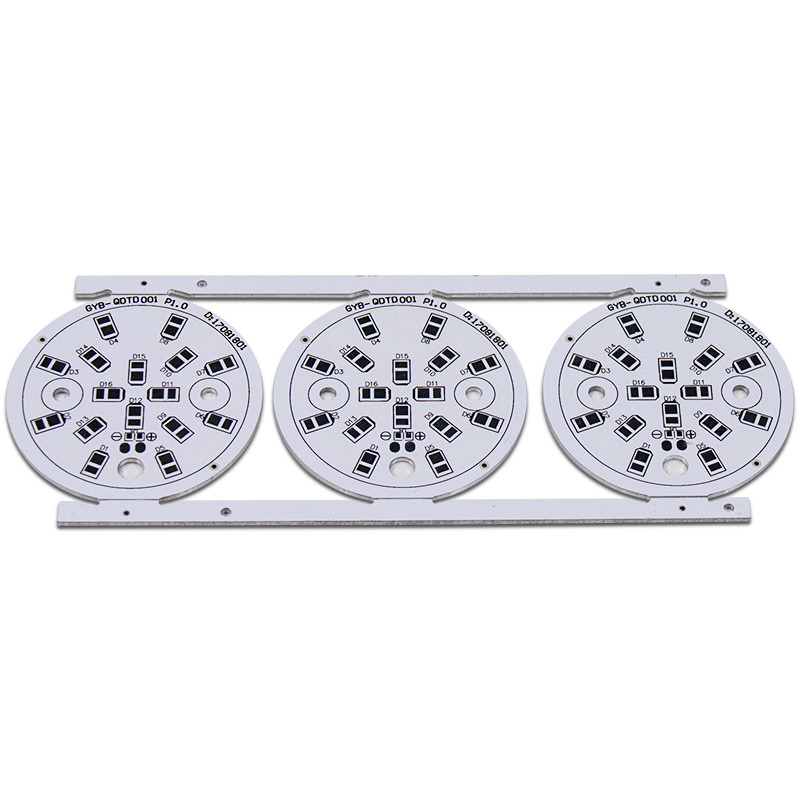

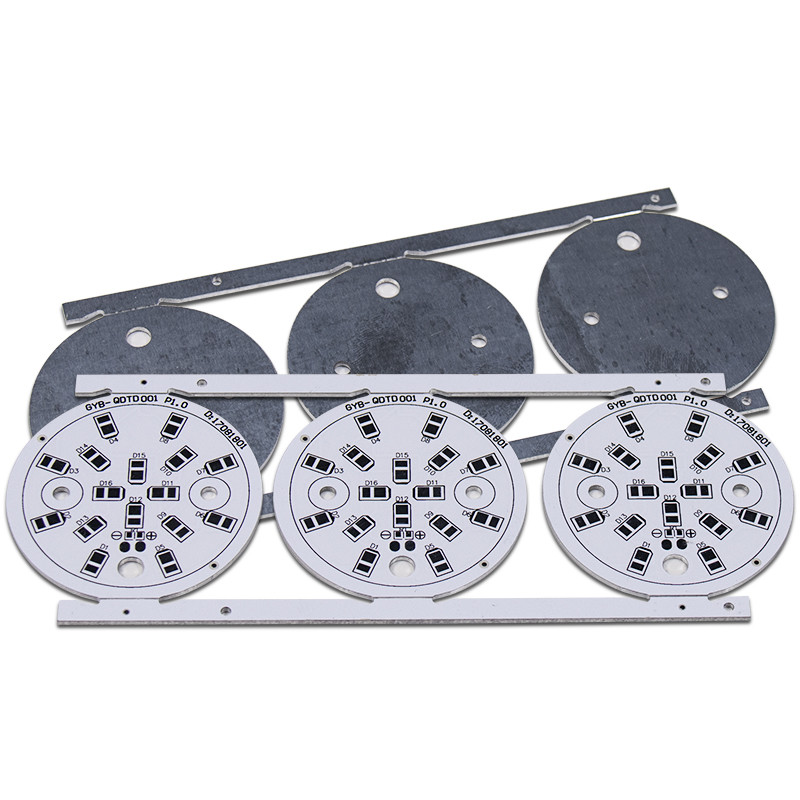

Standar IPC 2 Aluminium High Power LED Lighting PCB
2 pcs
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan PCB LED 12
Cahaya Tinggi:

Aluminium High Power LED PCB

,

Standar IPC 2 LED Lighting PCB

,

Aluminium LED Lighting PCB

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T/T, Western Union
Spesifikasi
Bahan: Bahan Aluminium
Membuat Profil Meninju: Perutean, V-CUT, Beveling
Penyelesaian Permukaan: HASL/ENIG/OSP/Perak Immersion
Min. min. Line Width Lebar Garis: 0,3-0,35um
Aplikasi: peralatan medis, elektronik otomotif, industri
Kelas Kualitas: Standar IPC 2
Waktu membangun: 2 hari - 5 minggu
Pelacakan / Spasi Min: 4jt/4jt
Ukuran papan:: Min 6*6mm | Minimal 6*6mm | Max 610*610mm Maks 610*610mm
Deskripsi Produk

Led Lighting Pcb Metal Led Light Papan Sirkuit Desain High Power Led Pcb



Fitur Kemampuan
Kelas Kualitas Standar IPC 2
Jumlah Lapisan 4 - 24 lapisan
jumlah pesanan 1 pc - 10000 + pcs
Waktu membangun 2 hari - 5 minggu
Bahan Inti aluminium (Domestik 1060), Inti tembaga, penutup FR4
Ukuran papan: Minimal 6*6mm |Maks 610*610mm
Ketebalan papan 0.8mm - 5.0mm
Berat Tembaga (Selesai) 0.5oz - 10.0oz
Pelacakan / Spasi Min 4jt/4jt
Sisi Masker Solder Sesuai filenya
Warna Masker Solder Hijau, Putih, Biru, Hitam, Merah, Kuning
Sisi Layar Sutra Sesuai filenya
Warna Layar Sutra Putih, Hitam, Kuning
Permukaan Selesai HASL - Perataan Solder Udara Panas
HASL Bebas Timbal - RoHS
ENIG - Nikel Tanpa Listrik/Emas Perendaman - RoHS
Cincin Cincin Min 4 juta
Diameter Lubang Pengeboran Min 6 juta
Teknik lainnya Lubang countersink
Lubang sekrup



Standar IPC 2 Aluminium High Power LED Lighting PCB 0

Persyaratan Utama Saat Memilih Produsen PCB Aluminium

Untuk sebagian besar, semua manufaktur PCB mengikuti proses produksi yang sama di mana pun mereka dibuat.Satu-satunya perbedaan nyata dalam pemasok adalah tingkat otomatisasi dalam proses mereka, teknologi dan peralatan terbaru, dan memiliki peralatan khusus yang dirancang untuk fokus pada jenis produk akhir tertentu.



Untuk PCB aluminium, ada beberapa item utama yang perlu dipertimbangkan oleh produsen PCB jika mereka ingin dapat memproduksi PCB aluminium secara efektif dalam jumlah berapa pun, termasuk:

Standar IPC 2 Aluminium High Power LED Lighting PCB 1

Peralatan Pencitraan Khusus

Banyak PCB yang didukung aluminium kami masuk ke aplikasi LED yang jauh lebih panjang daripada panel produksi standar 18” x 24” atau 20” x 24” yang digunakan dalam pembuatan PCB tradisional.Agar dapat mendaftarkan secara akurat dan memproduksi suku cadang ini secara ekonomis, pabrikan harus memiliki peralatan pencitraan sinar UV lebar 60” khusus atau pengaturan yang mampu mencetak (pada satu waktu) gambar dan kemudian pengeringan UV melalui oven.

Proses pembuatan sablon setengah gambar lama dan kemudian mencoba mendaftarkan gambar pertama secara manual sementara sablon paruh kedua jauh kurang efektif.

Standar IPC 2 Aluminium High Power LED Lighting PCB 2

Peralatan Penilaian Khusus

Peralatan yang lebih umum yang dapat mencetak skor V melalui bahan FR-4 tradisional tidak cocok untuk mengelola PCB aluminium.Untuk mendapatkan biaya serendah mungkin, kita perlu mendapatkan hasil terbaik, yang berarti kita harus dapat menempatkan bagian-bagian ini sedekat mungkin satu sama lain di panel produksi.Tanpa penilaian V, Anda harus membuang suku cadang secara mekanis, yang dapat mengakibatkan hilangnya hasil hingga 20%, yang selanjutnya meningkatkan biaya.

Tim teknik kami memiliki pengalaman bertahun-tahun dalam membantu pelanggan kami merancang susunan yang paling hemat biaya bagi mereka untuk menyesuaikan diri.



Lebih Besar Dari 40-ton Punch Presses

Untuk PCB aluminium yang bulat atau memiliki fitur unik – (slot, lubang besar, guntingan, dll.) – Anda akan menginginkan pabrikan yang dapat mengeluarkan fitur ini.Mencoba untuk menghilangkan PCB aluminium secara mekanis adalah cara yang sangat mahal untuk menyelesaikan fitur ini di lingkungan produksi.



Tes Hi-Pot Sebaris

Persyaratan unik dari PCB aluminium adalah pelanggan ingin tahu bahwa produk yang mereka dapatkan telah lulus uji hi-pot.Sementara sebagian besar produsen PCB dapat melakukan ini, biasanya proses terpisah di lab yang tidak berlokasi di pengujian listrik.Pengaturan uji listrik Epec mencakup uji hi-pot, yang secara dramatis mengurangi biaya bagi pelanggan.
