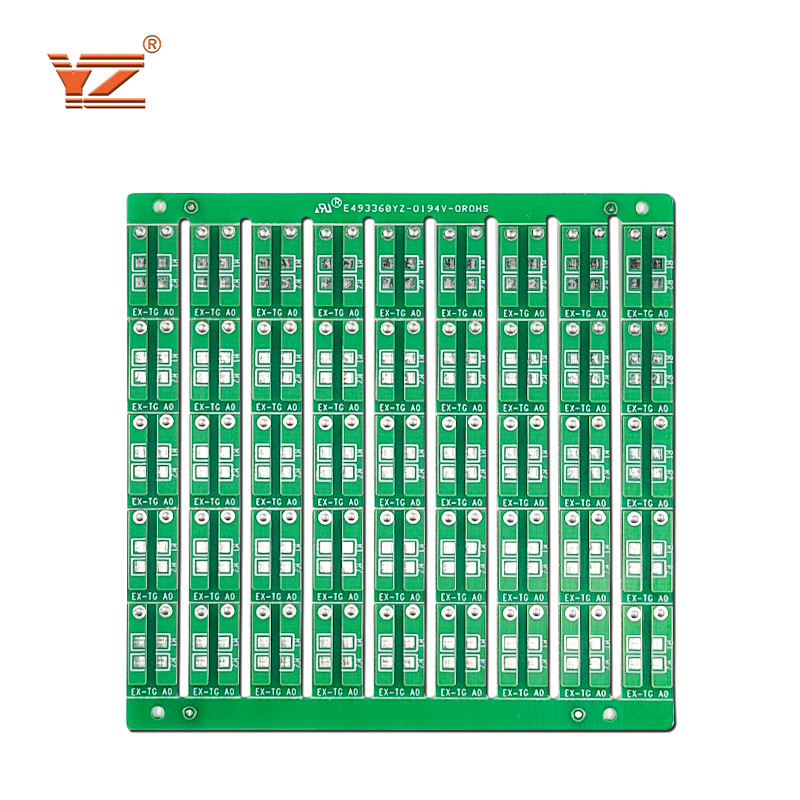

Papan Sirkuit Cetak Rakitan Papan Fr4 Pcb Dua Sisi

Apa itu PCB multilayer (Papan Sirkuit Cetak)?

Karena sirkuit kaku memiliki beberapa persyaratan aplikasi, desain PCB yang berbeda ditumpuk menjadi satu komponen.PCB Multilayer hanya namanya?Mereka dibuat menggunakan dua, tiga, atau lebih papan sirkuit.Beberapa produsen dapat merakit lebih dari 30 lapisan sirkuit yang berbeda pada beberapa papan sirkuit.PCB memiliki inti yang kaku, biasanya terbuat dari FR4 dan tembaga.Inti kemudian dikelilingi oleh foil tembaga dan fiberglass PrePeg untuk membentuk rakitan laminasi.Proses pembuatan papan sirkuit cetak multilayer bervariasi dari satu produsen ke produsen lainnya, tergantung pada papan yang ingin mereka buat.PCB multilayer empat lapis yang khas akan terdiri dari bagian-bagian berikut:

1. Laminasi fiberglass FR4

Ini adalah inti utama dari PCB.Karena memberikan dukungan untuk seluruh papan sirkuit, inti ini harus kaku dan diproses untuk jejak.Inti juga sedikit lebih tebal dari lapisan lain yang ditambahkan ke desain.

2. Tembaga

Segera setelah inti kaku adalah dua lapisan tembaga yang direkayasa di kedua sisi inti.Tembaga memisahkan inti dari fiberglass B-stage PrePeg yang membentuk lapisan langsung berikutnya.

3. Fiberglass PrePeg tahap B

Fiberglass PrePeg hanya mengacu pada fiberglass yang masih lunak dan membutuhkan pemanasan untuk membuatnya kaku.Fiberglass PrePeg B-tahap bertindak sebagai lem yang membuat inti FR4 bagian dalam menempel pada foil tembaga.

Lapisan ini terdiri dari lembaran tembaga yang tipis dan longgar dan merupakan lapisan terluar dalam rakitan.Foil tembaga diapit bersama dengan PrePeg dan inti kemudian ditempatkan ke dalam proses laminasi PCB.

4. Elemen lainnya

PCB multilayer dapat berupa satu sisi atau dua sisi.Papan dua sisi lebih populer dan menampilkan pola tembaga yang saling berhubungan di sisi depan dan belakang papan.Desainnya juga dilengkapi lubang bor (vias) berlapis konduktif yang menghubungkan satu sisi papan ke sisi lainnya.

Jenis FR4 PCB:

1. PCB FR4 sisi tunggal

Papan sirkuit cetak satu sisi Fr4 terbuat dari PCB resin epoksi yang memiliki foil tembaga di satu sisi, komponennya ditempel di satu sisi.

2. PCB FR4 sisi ganda

Papan sirkuit cetak satu sisi Fr4 juga terbuat dari PCB resin epoksi yang memiliki foil tembaga di satu sisi, tetapi komponennya ditempel di dua sisi yang memberikan jalur untuk saling bersilangan.

Papan ini mengandung tembaga untuk konduksi.

3. Beberapa lapisan FR4 PCB

Papan PC multisisi memiliki lebih dari dua lapisan.Ini berisi tiga lapisan bahan untuk konduksi.

Itu ditempel di tengah bahan.Bahan inti dilaminasi bersama di bawah tekanan tinggi dan suhu tinggi untuk menghasilkan papan PC multilayer.Komponen ditempel di kedua sisi papan PC.

4. PCB FR4 kaku

Pada jenis papan PC Fr4 ini, bahan inti yang digunakan hanya Fr, oleh karena itu disebut papan sirkuit cetak fr4 kaku.

Tidak ada bahan atau pengotor lain yang ditambahkan ke dalamnya. Ini adalah sirkuit murni, itulah sebabnya kaku untuk seluruh papan PC.

5. PCB FR4 kaku-fleksibel

Pada jenis papan PC ini, bahan inti bersifat kaku sekaligus fleksibel sehingga disebut papan PC Fr4 kaku-fleksibel.

Fleksi ini disebabkan oleh fleksibilitas sirkuit.Kami menggunakan papan tipis karena lebih fleksibel dan lebih rentan terhadap panas.

Selama penyolderan, dapat ditekuk untuk membuat sudut yang diinginkan.

Aplikasi Papan Sirkuit Cetak:
Papan sirkuit tercetak memberi kita berbagai kemampuan dan mereka menemukan aplikasi yang berbeda di hampir semua listrik atau elektronik.

Penggunaan Industri
Banyak fasilitas manufaktur memiliki komponen elektronik yang memerlukan papan sirkuit tercetak untuk mencapai desain akhir.PCB ditemukan di peralatan industri seperti mesin press, ramp, mesin perakitan, dan banyak lagi.

Dalam industri otomotif, banyak sistem kendaraan seperti navigasi, perangkat media, sistem kontrol, dan monitor yang menggunakan PCB.

Papan sirkuit tercetak juga dapat digunakan pada perangkat medis, seperti pemindai CT, layar sinar-X, dan monitor tekanan darah.Semua peralatan pemindaian, instrumen medis, dan monitor mengandung PCB.

Aplikasi Rumah
Aplikasi yang paling umum dari papan sirkuit tercetak dalam elektronik konsumen.Faktanya, PCB adalah jantung dari setiap perangkat elektronik, seperti ponsel, komputer, workstation, navigasi, TV, microwave, mesin kopi, kulkas, dan bahkan jam tangan pintar Anda.

Shenzhen Yizhuo Electronics Co., Ltd. adalah perusahaan teknologi tinggi nasional yang bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 131 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.

Kami didukung oleh basis infrastruktur 'canggih' dan tim profesional yang antusias dan terampil.kami telah membagi basis infrastruktur kami yang berkembang dengan baik menjadi berbagai unit seperti pengadaan, perancangan, manufaktur, pengujian kualitas, R & D, pemasaran penjualan, pengemasan pergudangan, dan banyak lagi.Ini memfasilitasi kami untuk memberikan produk bebas cacat total kepada klien kami dengan harga pasar terkemuka dan dilengkapi dengan mesin terbaru dan teknologi inovatif untuk memenuhi pesanan pelanggan dalam skala besar.Dengan tim manajemen senior dan tim desain R & D dengan pengalaman industri rata-rata lebih dari 10 tahun, produk kami terjual dengan baik di seluruh dunia.

Proses pembuatan PCB multilayer:

Beberapa faktor digunakan untuk memproduksi PCB multilayer berkualitas tinggi.Proses ini melibatkan langkah-langkah khusus yang diperlukan untuk memastikan setiap aspek tercakup.Karena ada berbagai jenis papan multilayer, proses pembuatannya mungkin berbeda berdasarkan desain unik yang ingin Anda capai.Selain perencanaan ujung depan, prosedur umum melibatkan:

·Merencanakan foto – mengonversi data foto dan mengubahnya menjadi piksel gambar.

· Pencitraan dan DES (develop, etch, strip) – menerapkan gambar utama ke PCB.

·Inspeksi optik otomatis – memeriksa lapisan PCB multipemain sebelum laminasi.

·Perawatan oksida dan laminasi – perlakuan kimia yang diterapkan pada lapisan dalam PCB.Laminasi mengikat lapisan yang berbeda dari tembaga dan fiberglass bersama-sama.

· Pengeboran dan pengendapan tembaga tanpa listrik – proses ini menciptakan lubang bor dan parit yang diperlukan pada PCB.Mereka kemudian ditutupi oleh deposit tembaga.

Uji listrik, fabrikasi, pemotongan mikro, dan pemeriksaan akhir

FAQ:

Q1. Format file apa yang Anda terima untuk produksi PCB PCBA?
SEBUAH: File Gerber: CAM350 RS274X

     File PCB: Protel 99SE, P-CAD 2001 PCB

     BOM: Excel


Q2.Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.

Q3.Bagaimana dengan kapasitas pasokan Anda?

SEBUAH:Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
