Rumah /Produk/FR4 pcb/Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik
Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik
1 buah
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: UL,CE,ROHS
Nomor model: FR4 papan PCB09
Cahaya Tinggi:

PCB Lapisan Ganda untuk Elektronik

,

Papan Sirkuit Cetak UL FR4

,

Fiberglass Double Layer Pcb
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum
Waktu pengiriman: 10-12 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 120000 sq.m/per bulan
Spesifikasi
Bahan dasar: FR-4 1.6mm 1oz tembaga
Ketebalan papan: 1.6mm-5.0
Lapisan: 1-24 Lapisan
Standar PCB:: Standar IPC-II
Ukuran papan: Dapat Disesuaikan
tes PCBA: Probe lalat, 100%
Min. min. Hole Size Ukuran lubang:: 0.8mm
Deskripsi Produk

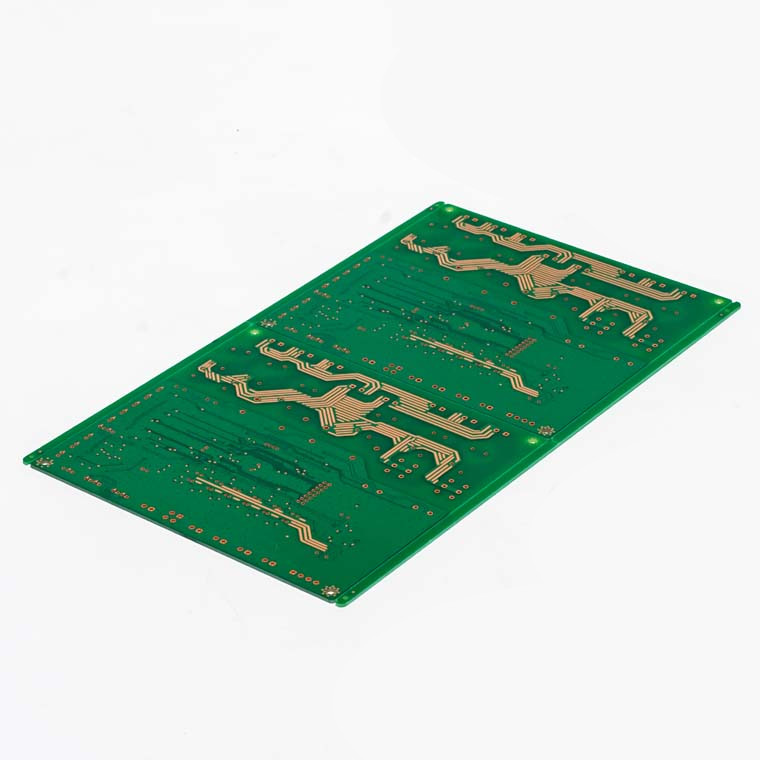

Papan sirkuit tercetak FR4 pcb double layer pcb digunakan dalam elektronik



Apa itu Papan Sirkuit Fr4?

Papan Sirkuit Fr4adalah fiberglass.Ini adalah bahan PCB yang paling umum.Tebal FR4 1.6mm terdiri dari 8 lapisan #7628 fiberglass.Logo pabrikan / penunjukan kelas mudah terbakar merah terletak di tengah.Temperatur untuk penggunaan bahan ini adalah 120 – 130°C.

Apa itu FR5?

FR5 adalah fiberglass yang mirip dengan FR4, tetapi suhu penggunaan bahan ini adalah 140 – 170 ° C.

Apa itu CEM-1?

CEM-1 adalah laminasi yang didukung kertas dengan satu lapisan kain kaca # 7628.Bahan ini tidak cocok untuk pelapisan melalui lubang.

Apa itu CEM-3?

CEM-3 paling mirip denganPapan Sirkuit Fr4.Konstruksi: tikar fiberglass di antara dua lapisan luar kain kaca # 7628.CEM-3 putih susu sangat halus.Harga bahan ini 10-15% lebih rendah dari FR4.Bahannya mudah dibor dan dicap.Ini adalah pengganti lengkap untuk FR4 dan memiliki pasar yang sangat besar di Cina.


BARANG KAPASITAS KERAJINAN
lapisan 1-8 lapisan
bahan substrat Aluminium, 22F, CEM-1, CEM-3, PCB Fleksibel, fr-4
ketebalan panel 0.8-3.0mm
ketebalan foil tembaga

18um-105um


Ukuran produk akhir min 3*3mm maks.500 * 1500mm
lebar lubang min 0.5mm
lebar jejak minimum 0.2mm
lebar legenda min 0.1mm
konduktivitas termal Ya
pengobatan permukaan HASL (TinLead Free), ENIG (Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP, dll
warna topeng solder tersedia Hijau, Putih, Merah, Kuning, Hitam, Biru, transparan dll
pengujian elektronik 100% E-Testing (Pengujian Tegangan Tinggi); Pengujian probe terbang
sertifikat SGS.UL.ROHS, CQC.ISO9001: 2015
MOQ 5 buah
Aplikasi Lampu LED, AC, peralatan listrik, mesin cuci, timbangan, lampu tabung, lampu meja, lampu langit-langit, lampu dinding, speaker, papan kontrol, papan utama, tv, LCD, LED



Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik 0Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik 1



Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik 2

Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik 3

Papan Sirkuit Cetak FR4 Pcb Double Layer Pcb Digunakan Dalam Elektronik 4
FAQ:

Q1.Layanan apa yang dapat Anda berikan?
SEBUAH:Kami adalah produsen OEM PCB dan PCBA sejak 2012, kami dapat menyediakan solusi satu atap termasuk fabrikasi RD PCB, SMT dan perakitan PCBA.

Q2.Apakah Anda memiliki persyaratan kuantitas minimum order?
SEBUAH:ya, sampel yang Anda butuhkan minimal 5 buah.



Q3:Apakah Anda menawarkan jaminan untuk produk?

A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
