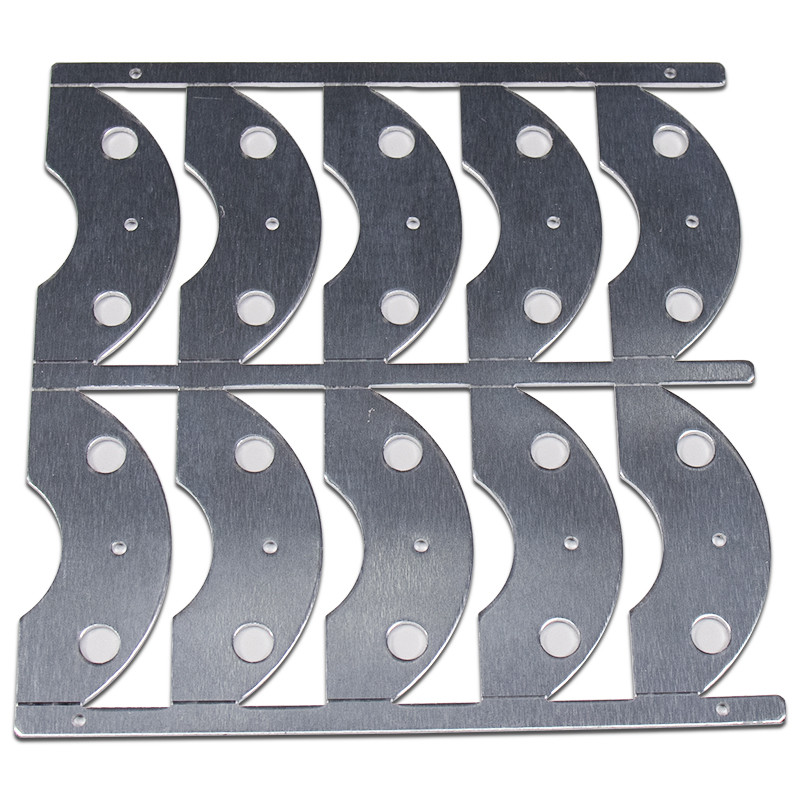

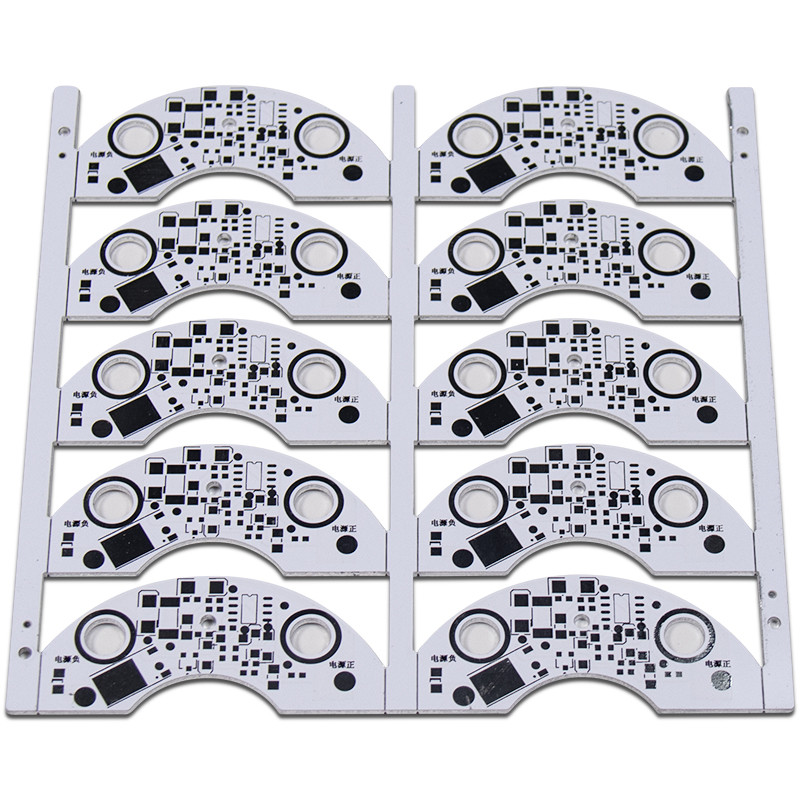

Papan sirkuit aluminium custom ring led pcb untuk bohlam dan downlight
LED adalah singkatan dari light-emitting diode.Papan sirkuit cetak LED digunakan untuk memasang dioda dan memberi daya pada LED untuk aplikasi tersebut.
Umumnya, perangkat LED menggunakan desain yang dipasang di permukaan (SMD) yang mencakup satu komponen LED.Untuk menghasilkan lebih banyak cahaya, papan sirkuit LED menghubungkan beberapa lampu.
Karena lampu ini dan pengoperasiannya menghasilkan panas dalam jumlah besar, lampu ini perlu memiliki cara untuk menghilangkan panas ini, seperti heat sink atau bahan struktural yang menghilangkan panas.Oleh karena itu, bahan PCB LED mungkin aluminium, yang unggul dalam mentransfer panas dari papan.
Karena banyak keuntungan dari pencahayaan LED dan berbagai aplikasinya dalam kehidupan modern, pembuatan dan produk PCB LED telah meningkat untuk memenuhi permintaan yang meningkat.
Pencahayaan LED adalah solusi pencahayaan yang semakin populer, disukai karena umur panjangnya yang ditingkatkan dan dampak lingkungan yang berkurang.Beberapa manfaat pencahayaan LED dibandingkan metode konvensional meliputi:
Manfaat ini luar biasa dan telah memberikan popularitas pencahayaan LED saat ini.Pada 2012, orang Amerika memasang lebih dari 49 juta LED, menghemat $675 juta dalam biaya energi tahunan dan secara signifikan mengurangi emisi karbon.Anda dapat menemukan LED dalam penerangan mobil, lampu lalu lintas, TV dan elektronik dan berbagai aplikasi lainnya.
Lapisan
|
1~64 Lapisan
|
Bahan
|
FR4, CEM1, CEM3, Aluminium
|
Kapasitas produksi
|
30000 /bulan
|
Bentuk papan
|
Persegi Panjang, Bulat, Slot, Potongan, Kompleks Tidak Teratur
|
pemotongan papan
|
Geser, V-Score, Tab-Routed, Counter Sunk
|
Ketebalan papan
|
0.2~8.0mm, Fleksibel 0.1-0.25mm
|
Berat tembaga
|
0.5oZ~12oZ
|
Topeng solder
|
LPI Hijau dua sisi, Merah, Putih, Kuning, Biru, Hitam, Ungu, dll. Topeng solder
|
Layar sutra
|
Dua Sisi atau Satu Sisi Putih, Kuning, Hitam, dll
|
Lebar/spasi garis minimum
|
0,08mm/3 juta
|
Dimensi papan maks
|
25.6 inci * 43.3 inci atau 650mm * 1100mm
|
Diameter lubang bor minimum
|
0.1mm
|
Diameter lubang Bor Laser Min
|
0,075mm
|
Permukaan akhir
|
HASL, ENIG, Timah Perendaman, Perak Perendaman, OSP, ENEPIG dll
|
Toleransi ketebalan papan
|
± 10%
|
Lebar slot minimal
|
0,12",3,0mm, atau 120mil
|
Kedalaman skor-V
|
20-25% dari ketebalan papan
|
Tebal Dinding PTH
|
>0,025mm
|
Toleransi Dia Lubang PTH
|
±0,076mm
|
Toleransi Dia Lubang Non PTH
|
± 0,05 mm
|
Penyimpangan Posisi Lubang
|
±0,076mm
|
Lubang wastafel
|
Ya
|
Standar Kualitas
|
IPC-A600F/MIL-STD-105D
|
Format file desain
|
Gerber RS-274X, 274D, Eagle dan DXF, DWG AutoCAD
|
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 131 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
