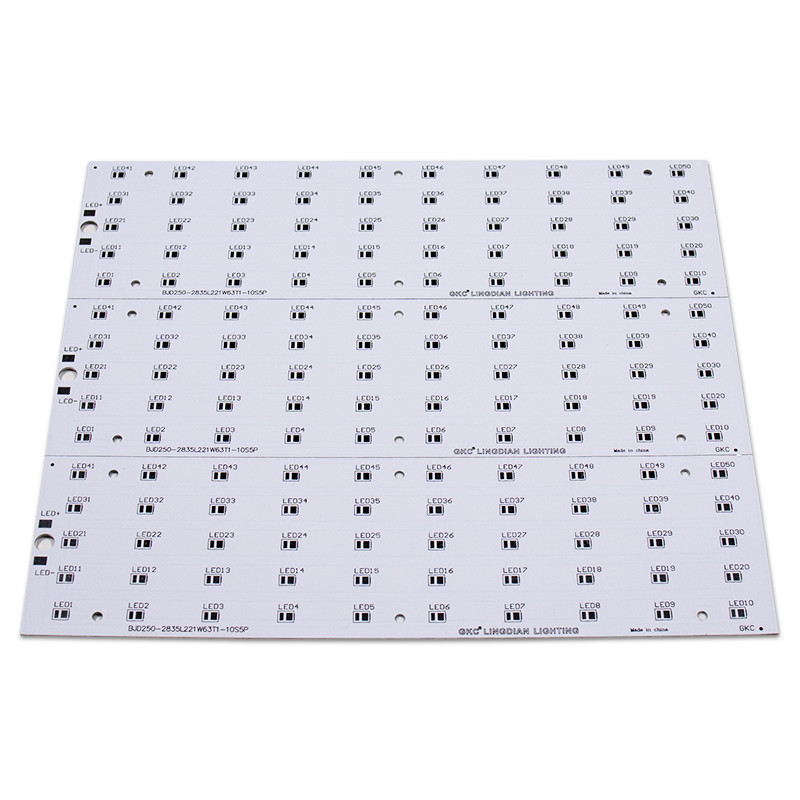

Pembuatan PCB Led smd 2835 komponen sirkuit cetak ukuran khusus
Ada banyak cara lapisan di atas dapat diubah untuk membuat desain PCB baru.Masing-masing variasi ini menghasilkan kualitas PCB yang sedikit berbeda, sehingga lebih cocok untuk beberapa industri dan aplikasi daripada yang lain.
Beberapa jenis papan sirkuit cetak aluminium antara lain:
Dari jenis PCB aluminium ini, varietas fleksibel dan hibrida cenderung paling banyak digunakan dalam industri seperti industri pencahayaan LED.
Lapisan
|
1~64 Lapisan
|
Bahan
|
FR4, CEM1, CEM3, Aluminium
|
Kapasitas produksi
|
30000 /bulan
|
Bentuk papan
|
Persegi Panjang, Bulat, Slot, Potongan, Kompleks Tidak Teratur
|
pemotongan papan
|
Geser, V-Score, Tab-Routed, Counter Sunk
|
Ketebalan papan
|
0.2~8.0mm, Fleksibel 0.1-0.25mm
|
Berat tembaga
|
0.5oZ~12oZ
|
Topeng solder
|
LPI Hijau dua sisi, Merah, Putih, Kuning, Biru, Hitam, Ungu, dll. Topeng solder
|
Layar sutra
|
Dua Sisi atau Satu Sisi Putih, Kuning, Hitam, dll
|
Lebar/spasi garis minimum
|
0,08mm/3 juta
|
Dimensi papan maks
|
25.6 inci * 43.3 inci atau 650mm * 1100mm
|
Diameter lubang bor minimum
|
0.1mm
|
Diameter lubang Bor Laser Min
|
0,075mm
|
Permukaan akhir
|
HASL, ENIG, Timah Perendaman, Perak Perendaman, OSP, ENEPIG dll
|
Toleransi ketebalan papan
|
± 10%
|
Lebar slot minimal
|
0,12",3,0mm, atau 120mil
|
Kedalaman skor-V
|
20-25% dari ketebalan papan
|
Tebal Dinding PTH
|
>0,025mm
|
Toleransi Dia Lubang PTH
|
±0,076mm
|
Toleransi Dia Lubang Non PTH
|
± 0,05 mm
|
Penyimpangan Posisi Lubang
|
±0,076mm
|
Lubang wastafel
|
Ya
|
Standar Kualitas
|
IPC-A600F/MIL-STD-105D
|
Format file desain
|
Gerber RS-274X, 274D, Eagle dan DXF, DWG AutoCAD
|
Beberapa Aplikasi PCB led Aluminium:
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 131 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2:Bagaimana dengan kapasitas pasokan Anda?
SEBUAH:Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
