Name: 94v0 Elektronik Aluminium Led Papan PCB Papan Sirkuit Sisi Tunggal
Brand: Yizhuo
SKU: papan pcb led 16

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Informasi dasar

Tempat asal: Cina

Nama merek: Yizhuo

Sertifikasi: CE,ROHS,UL

Nomor model: papan pcb led 16

Cahaya Tinggi:

94v0 Aluminium Led PCB Boards

lampu LED Single Side Circuit Board

Sertifikat CE Led PCB Boards

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kemasan vakum dalam, kemasan kotak karton standar luar.

Waktu pengiriman: 10-12 hari kerja

Syarat-syarat pembayaran: T/T, Western Union

Spesifikasi

Nama Produk: Papan PCB Led Aluminium

Membuat Profil Punching: Perutean, V-CUT, Beveling

layar sutra: putih, hitam, kuning

Pengujian Listrik: Perlengkapan / Probe Terbang

Toleransi lubang: PTH: ±0,075, NTPH: ±0,05

Melayani: Layanan satu atap

Galeri

Deskripsi Produk

94v0 Papan PCB Led Aluminium Elektronik Papan Sirkuit satu sisi

Spesifikasi Teknologi Papan PCB Led Aluminium:

PCB aluminium terutama digunakan dalam pencahayaan LED, catu daya, dan modul penggerak motor.
• Pencahayaan LED: seperti kebanyakan komponen elektronik, panas adalah ancaman terbesar bagi LED.LED menghasilkan banyak panas, yang dapat memengaruhi kecerahannya, mengubah warna cahaya, dan akhirnya gagal.Untuk menghindari akumulasi panas di LED dan menjaga kecerahan tinggi untuk waktu yang lama, PCB aluminium digunakan di dalamnya untuk menghilangkan panas.

• Catu daya: PCB aluminium adalah satu-satunya pilihan untuk konverter DC/AC karena keterbatasan ukuran dan kepadatan daya yang tinggi.Dari PCBONLINE, Anda dapat membeli PCB aluminium dengan berbagai parameter kinerja yang diperlukan oleh konverter DC/AC.

• Modul penggerak motor: modul penggerak motor memerlukan struktur yang ringkas dan keandalan yang tinggi.Apakah PCB aluminium dapat memenuhi persyaratan ini tergantung pada kepadatan daya yang dapat ditahannya.Hanya PCB aluminium dengan konduktivitas termal tinggi dan keandalan tinggi yang dapat memenuhi berbagai persyaratan modul penggerak motor.Shenzhen Yizhuo memproduksi PCB aluminium dengan kinerja isolasi listrik yang baik untuk memenuhi persyaratan operasi modul dan pengujian keselamatan.

Lapisan	1~64 Lapisan
Bahan	FR4, CEM1, CEM3, Aluminium
Kapasitas produksi	30000 /bulan
Bentuk papan	Persegi Panjang, Bulat, Slot, Potongan, Kompleks Tidak Teratur
pemotongan papan	Geser, V-Score, Tab-Routed, Counter Sunk
Ketebalan papan	0.2~8.0mm, Fleksibel 0.1-0.25mm
Berat tembaga	0.5oZ~12oZ
Topeng solder	LPI Hijau dua sisi, Merah, Putih, Kuning, Biru, Hitam, Ungu, dll. Topeng solder
Layar sutra	Dua Sisi atau Satu Sisi Putih, Kuning, Hitam, dll
Lebar/spasi garis minimum	0,08mm/3 juta
Dimensi papan maks	25.6 inci * 43.3 inci atau 650mm * 1100mm
Diameter lubang bor minimum	0.1mm
Diameter lubang Bor Laser Min	0,075mm
Permukaan akhir	HASL, ENIG, Timah Perendaman, Perak Perendaman, OSP, ENEPIG dll
Toleransi ketebalan papan	± 10%
Lebar slot minimal	0,12",3,0mm, atau 120mil
Kedalaman skor-V	20-25% dari ketebalan papan
Tebal Dinding PTH	>0,025mm
Toleransi Dia Lubang PTH	±0,076mm
Toleransi Dia Lubang Non PTH	± 0,05 mm
Penyimpangan Posisi Lubang	±0,076mm
Lubang wastafel	Ya
Standar Kualitas	IPC-A600F/MIL-STD-105D
Format file desain	Gerber RS-274X, 274D, Eagle dan DXF, DWG AutoCAD

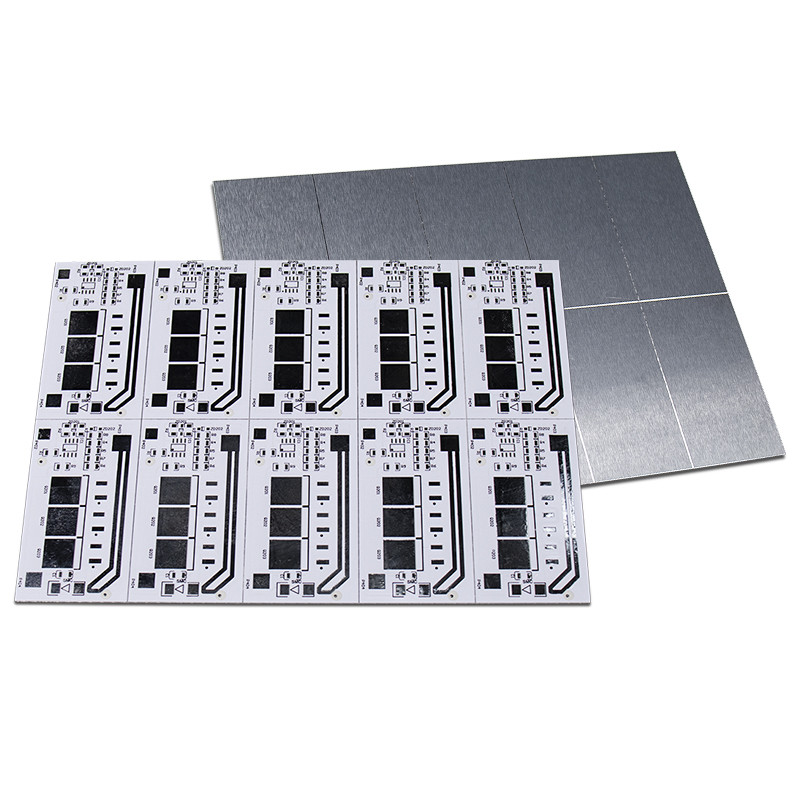

94v0 Elektronik Aluminium Led Papan PCB Papan Sirkuit Sisi Tunggal 0

Papan PCB Led Aluminiumkeuntungan desain:

Kemajuan dalam desain PCB LED dengan inti aluminium telah memungkinkan beberapa kemampuan baru dan lebih baik.Aluminium mentransfer lebih banyak panas dari papan sirkuit cetak dan LED.Fiberglass PCB memiliki batas kepadatan lampu LED yang dapat ditampung karena penumpukan panas.Inti aluminium menawarkan kontrol suhu yang lebih besar dibandingkan dengan inti standar atau dasar fiberglass.

MANFAAT DESAIN MANFAAT

Kemampuan aluminium untuk meningkatkan kontrol suhu memungkinkan manfaat berikut:

Kepadatan LED yang lebih tinggi: Lebih banyak lampu berarti suhu pengoperasian yang lebih tinggi yang memerlukan pengaturan termal yang lebih baik dari inti aluminium.
Waktu pengoperasian yang lebih lama: Desain papan sirkuit cetak aluminium lebih baik menghilangkan panas berlebih yang dihasilkan dari waktu pengoperasian yang lama.

Beberapa Aplikasi Papan PCB Led Aluminium:

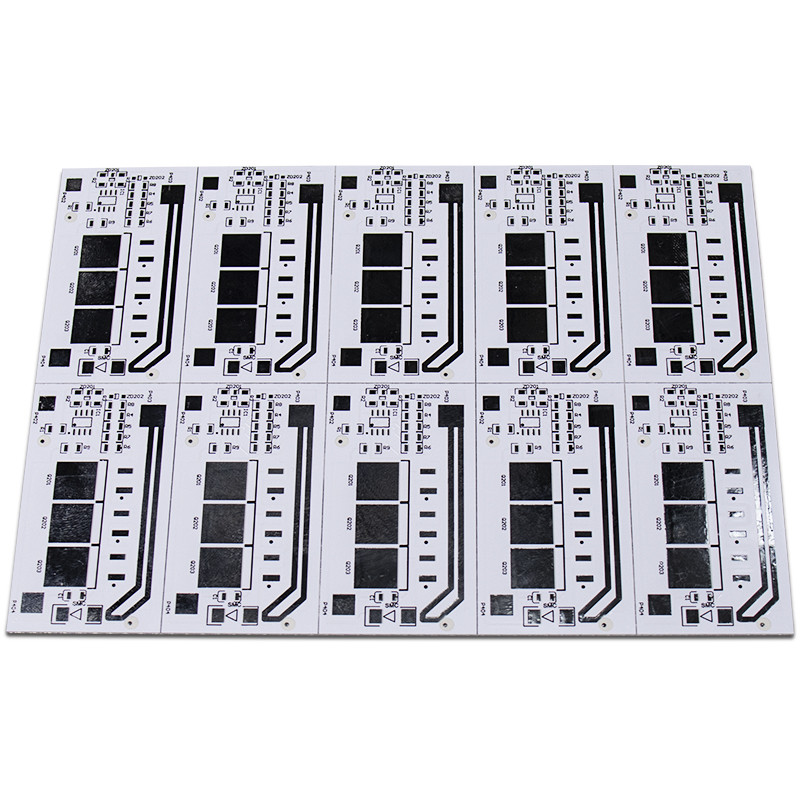

94v0 Elektronik Aluminium Led Papan PCB Papan Sirkuit Sisi Tunggal 1

Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 131 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.Profesional kami bekerja dalam asosiasi yang erat untuk memahami persyaratan spesifik klien kami.Di unit pengujian kualitas kami, kami menguji setiap produk dengan cermat, sehingga menghasilkan kepatuhan terhadap standar kualitas internasional.Kita bisa melakukan ODM atau OEM layanan satu atap untuk pelanggan kami.

94v0 Elektronik Aluminium Led Papan PCB Papan Sirkuit Sisi Tunggal 2

94v0 Elektronik Aluminium Led Papan PCB Papan Sirkuit Sisi Tunggal 3

FAQ:

Q1.Apakah Anda memiliki MOQ terbatas?

A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.

Q2:Bagaimana dengan kapasitas pasokan Anda?

SEBUAH:Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.

Q3:Apakah boleh mencetak logo saya pada produk?

SEBUAH:Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.
