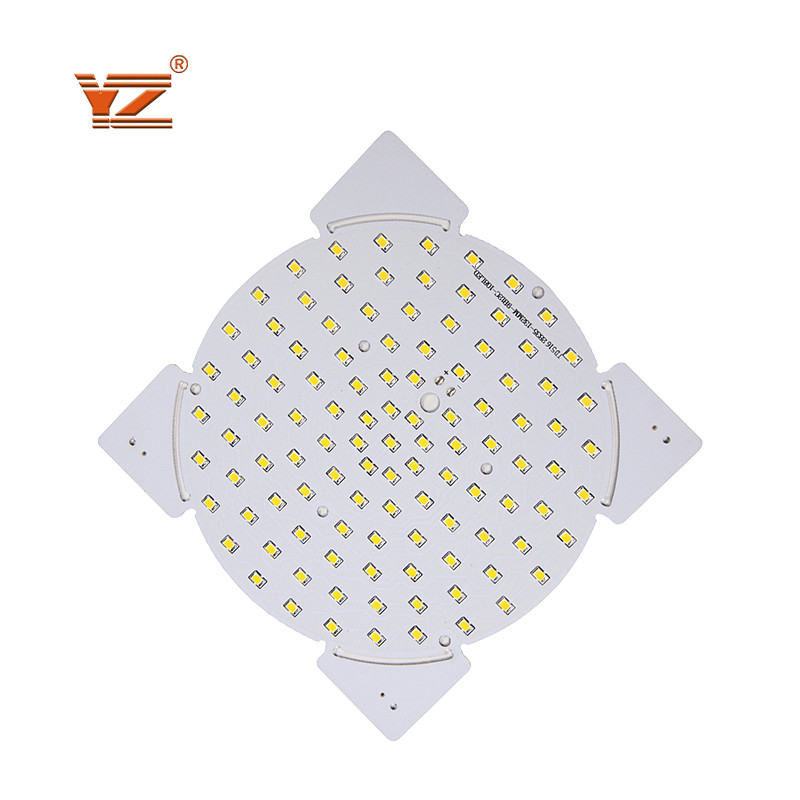

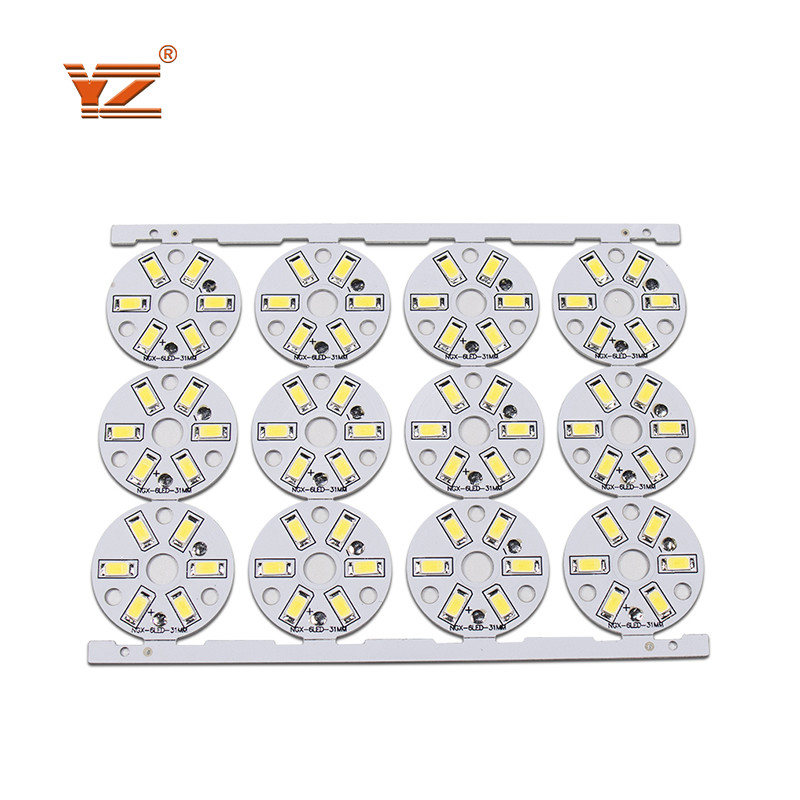

LED PCBA Aluminium pcb board led light circuit board led modul
Shenzhen Yizhuo Electronics Co, Ltd adalah perusahaan teknologi tinggi nasional bersertifikat ISO9001: 2015 sistem manajemen mutu internasional.Kami memiliki sertifikasi CE, ROHS, UL.Didirikan pada tahun 2012 dan area pabrik terdiri dari lebih dari 6.000 meter persegi, 120 karyawan, dan dua shift.Kami memiliki kemampuan untuk memproduksi PCB aluminium, PCB FR4, PCBA LED, dan produk terkait lainnya.Kami juga menyediakan layanan seperti desain PCB, perakitan PCB, dan pemrosesan papan SMT LED untuk layanan desain PCB.Produk ini banyak digunakan dalam pencahayaan, elektronik, komunikasi, otomotif dan industri lainnya yang membutuhkan pembuangan panas.
Lapisan
|
1~64 Lapisan
|
Bahan
|
FR4, CEM1, CEM3, Aluminium
|
Kapasitas produksi
|
30000 /bulan
|
Bentuk papan
|
Persegi Panjang, Bulat, Slot, Potongan, Kompleks Tidak Teratur
|
pemotongan papan
|
Geser, V-Score, Tab-Routed, Counter Sunk
|
Ketebalan papan
|
0.2~8.0mm, Fleksibel 0.1-0.25mm
|
Berat tembaga
|
0.5oZ~12oZ
|
Topeng solder
|
LPI Hijau dua sisi, Merah, Putih, Kuning, Biru, Hitam, Ungu, dll. Topeng solder
|
Layar sutra
|
Dua Sisi atau Satu Sisi Putih, Kuning, Hitam, dll
|
Lebar/spasi garis minimum
|
0,08mm/3 juta
|
Dimensi papan maks
|
25.6 inci * 43.3 inci atau 650mm * 1100mm
|
Diameter lubang bor minimum
|
0.1mm
|
Diameter lubang Bor Laser Min
|
0,075mm
|
Permukaan akhir
|
HASL, ENIG, Timah Perendaman, Perak Perendaman, OSP, ENEPIG dll
|
Toleransi ketebalan papan
|
± 10%
|
Lebar slot minimal
|
0,12",3,0mm, atau 120mil
|
Kedalaman skor-V
|
20-25% dari ketebalan papan
|
Tebal Dinding PTH
|
>0,025mm
|
Toleransi Dia Lubang PTH
|
±0,076mm
|
Toleransi Dia Lubang Non PTH
|
± 0,05 mm
|
Penyimpangan Posisi Lubang
|
±0,076mm
|
Lubang wastafel
|
Ya
|
Standar Kualitas
|
IPC-A600F/MIL-STD-105D
|
Format file desain
|
Gerber RS-274X, 274D, Eagle dan DXF, DWG AutoCAD
|
Kemampuan dan layanan PCB:
1. PCB satu sisi, dua sisi & multi-lapisan (hingga 30 lapisan)
2. PCB fleksibel (hingga 10 lapisan)
3. CEM-1, CEM-3 FR-4, Bahan berbahan dasar Aluminium.
4. HAL, HAL bebas timah, Perendaman Emas/Perak/Timah, Emas Keras, perawatan permukaan OSP.
5. Papan Sirkuit Cetak memenuhi standar 94V0, dan mematuhi standar PCB internasional IPC610 Kelas 2.
6. Kuantitas berkisar dari prototipe hingga volume produksi.
7. 100% E-Tes
FAQ:
Q1.Apakah Anda memiliki MOQ terbatas?
A: Kami tidak memiliki MOQ terbatas, pesanan minimum yang kami terima adalah 1 pcs.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
