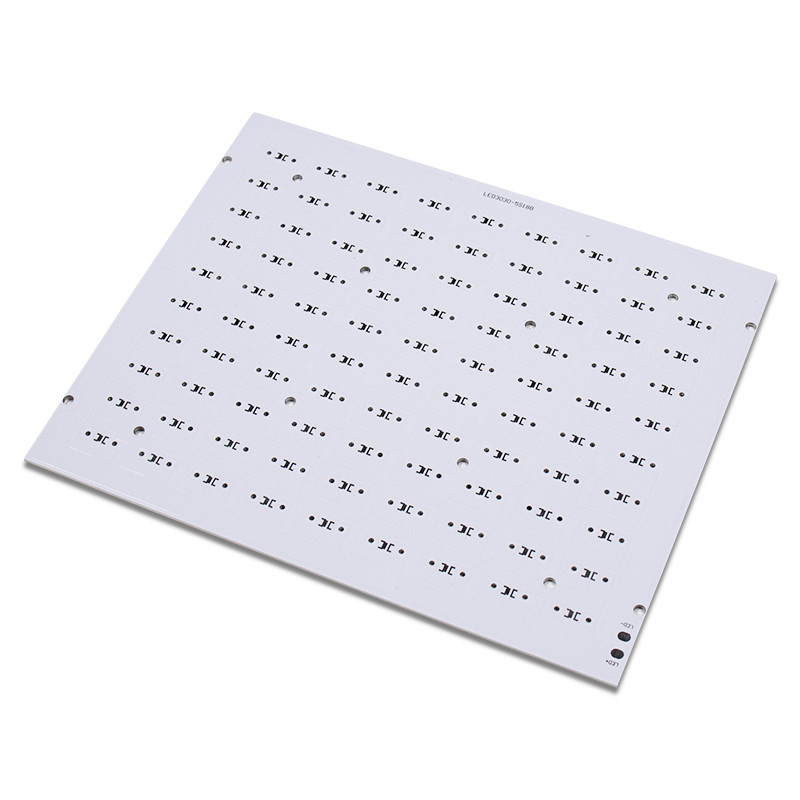

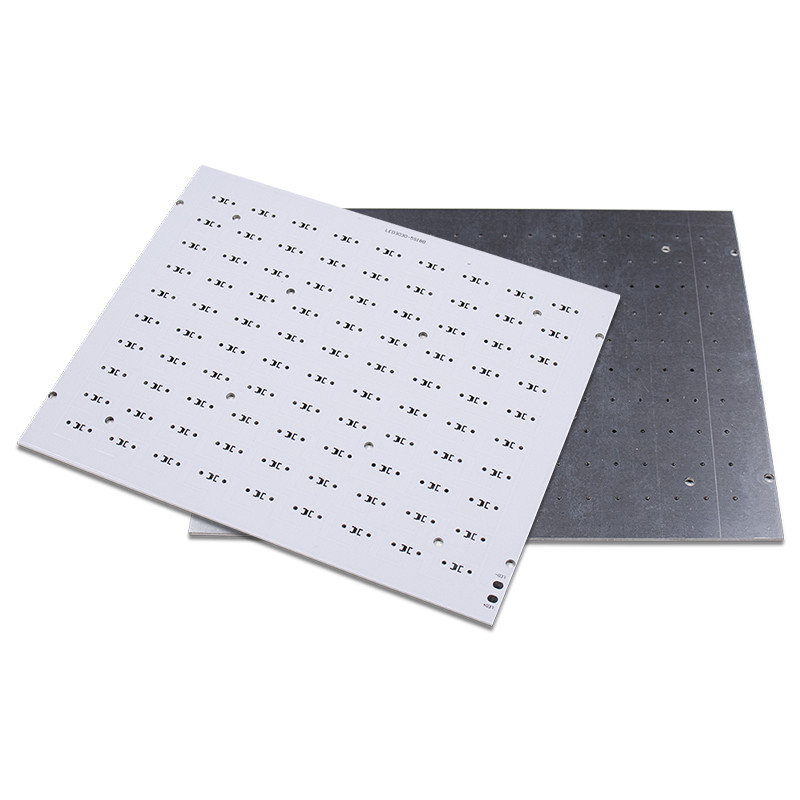

Pengenalan Papan Sirkuit Cetak Aluminium PCB:
Di antara semua PCB inti logam, PCB Aluminium adalah jenis yang paling umum.Bahan dasar terdiri dari inti aluminium dan FR4 standar.Ini memiliki lapisan berlapis termal yang menghilangkan panas dengan cara yang sangat efisien sambil mendinginkan komponen dan meningkatkan kinerja produk secara keseluruhan.Saat ini, Aluminium Backed PCB dianggap sebagai solusi untuk aplikasi daya tinggi dan toleransi ketat.

Keuntungan dari Papan Sirkuit Cetak Aluminium PCB:
1. Ramah Lingkungan: Aluminium tidak beracun dan dapat didaur ulang.Manufaktur dengan aluminium juga kondusif untuk menghemat energi karena kemudahan perakitannya.Untuk pemasok papan sirkuit tercetak, menggunakan logam ini membantu menjaga kesehatan planet kita.
2. Pembuangan panas: Suhu tinggi dapat menyebabkan kerusakan parah pada elektronik, jadi sebaiknya gunakan bahan yang dapat membantu menghilangkan panas.Aluminium benar-benar dapat memindahkan panas dari komponen vital, sehingga meminimalkan efek berbahaya yang dapat ditimbulkannya pada papan sirkuit.
3. Daya tahan yang lebih tinggi: Aluminium memberikan kekuatan dan daya tahan pada produk yang tidak dapat dibuat oleh bahan dasar keramik atau fiberglass.Aluminium adalah bahan dasar kokoh yang dapat mengurangi kerusakan yang tidak disengaja selama pembuatan, penanganan, dan penggunaan sehari-hari.
4. Ringan: Untuk daya tahannya yang luar biasa, aluminium adalah logam yang sangat ringan.Aluminium menambah kekuatan dan ketahanan tanpa menambah bobot tambahan.



Struktur Papan Sirkuit Cetak Aluminium PCB:

1. Lapisan Tembaga Sirkuit
Lapisan tembaga sirkuit (biasanya menggunakan foil tembaga elektrolitik) diukir untuk membentuk sirkuit tercetak, yang digunakan untuk mewujudkan perakitan dan koneksi perangkat.Dibandingkan dengan FR-4 tradisional, dengan ketebalan yang sama dan lebar garis yang sama, substrat aluminium dapat membawa arus yang lebih tinggi.

2. Lapisan Isolasi
Lapisan isolasi adalah teknologi inti dari substrat aluminium, yang terutama memainkan fungsi ikatan, isolasi dan konduksi panas.Lapisan isolasi substrat aluminium adalah penghalang termal terbesar dalam struktur modul daya.Semakin baik konduktivitas termal dari lapisan isolasi, semakin baik untuk menyebarkan panas yang dihasilkan selama pengoperasian perangkat, dan semakin rendah suhu pengoperasian perangkat, sehingga meningkatkan beban daya modul, mengurangi volume, memperpanjang masa pakai, dan meningkatkan output daya.

3. Substrat logam
Jenis logam apa yang digunakan untuk substrat logam isolasi tergantung pada pertimbangan komprehensif dari koefisien ekspansi termal, konduktivitas termal, kekuatan, kekerasan, berat, keadaan permukaan dan biaya substrat logam.
Secara umum, mengingat kondisi seperti biaya dan kinerja teknis, pelat aluminium adalah pilihan yang ideal.Plat aluminium yang tersedia adalah 6061, 5052, 1060 dan seterusnya.Jika ada persyaratan yang lebih tinggi untuk konduktivitas termal, sifat mekanik, sifat listrik dan sifat khusus lainnya, pelat tembaga, pelat baja tahan karat, pelat besi dan pelat baja silikon juga dapat digunakan.

SEBUAH:Ya.Harap beri tahu pihak kami secara resmi sebelum produksi kami dan konfirmasikan desain terlebih dahulu berdasarkan sampel kami.

Q2:Apakah Anda menawarkan jaminan untuk produk?
SEBUAH:Ya, kami menawarkan garansi 2 tahun untuk produk kami..

Q3: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
A: Setelah konfirmasi harga, Anda dapat memesan sampel untuk pengujian dan evaluasi Anda.
