Aluminium OEM Tebal 0.2mm 4mm 94v0 PCB Untuk Lampu Darurat
2 lembar
MOQ
besar.img.alt
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Yizhuo
Sertifikasi: CE,ROHS,UL
Nomor model: Papan Sirkuit PCB Aluminium 01
Cahaya Tinggi:

4mm 94v0 PCB

,

0.2mm 94v0 PCB

,

94v0 Lampu Darurat PCB

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Paket Vakum + kotak karton berkualitas baik
Waktu pengiriman: 10-12 hari kerja
Spesifikasi
Bahan dasar:: berbasis aluminium
Ketebalan tembaga: 0.5oz, 1.0oz, 2oz, 3oz
Ketebalan papan: 0.2mm - 4mm
Min. Min. Hole Size Ukuran Lubang: 0.25mm (10mil)
Min. Min. line width lebar garis: 0.25mm (10mil)
Sudut V-CUT: 20, 25, 30, 45 derajat
Deskripsi Produk

Aluminium OEM Tebal 0.2mm 4mm 94v0 PCB Untuk Lampu Darurat



Pembuatan Papan Sirkuit PCB Aluminium OEM 94v0 untuk lampu darurat



Aluminium PCB telah banyak digunakan dalam sirkuit terpadu hibrida, mobil, otomatisasi kantor, peralatan listrik berdaya tinggi, peralatan catu daya dan bidang lainnya dalam beberapa tahun terakhir dengan pembuangan panas yang sangat baik, kemampuan mesin, stabilitas dimensi, dan sifat listrik.Substrat aluminium terutama untuk melihat konduktivitas termal, nilai tegangan dan nilai resistansi termal, ini terkait dengan kehidupan dan kehidupan substrat aluminium.



1. Aliran proses PCB aluminium:



Pembukaan → Pengeboran → Film kering → Inspeksi → Etsa → Eksposur → Masker Soulder → Layar sutra → Inspeksi → Semprotan Timah → Perawatan permukaan aluminium → Punching → Pemeriksaan akhir → Pengemasan → Pengiriman



3. Proses produksi khusus dan parameter produksi khusus:



3.1 Pembukaan
3.1.1 Perkuat inspeksi yang masuk (lembaran dengan film pelindung pada permukaan aluminium harus digunakan).
3.1.2 Tidak diperlukan piring pemanggang setelah dibuka.

3.1.3 Tangani dengan lembut, perhatikan perlindungan permukaan dasar aluminium (film pelindung).



3.2 Pengeboran

3.2.1 Parameter pengeboran sama dengan FR-4.
3.2.2 Toleransi aperture sangat ketat.Basis tembaga 4OZ perlu memperhatikan pengontrolan pembangkitan puncak gelombang.

3.2.3 Bor lubang dengan kulit tembaga menghadap ke atas.



3.3 Film kering
3.3.1 Inspeksi masuk: Sebelum menggiling papan, film pelindung permukaan dasar aluminium harus diperiksa.Jika rusak, itu harus direkatkan dengan lem biru sebelum pretreatment.
3.3.2 Penggilingan: hanya permukaan tembaga yang diproses.
3.3.3 Pembuatan film: Permukaan tembaga dan permukaan dasar aluminium harus difilmkan.
Kontrol waktu antara pelat gerinda dan film menjadi kurang dari 1 menit untuk memastikan suhu film stabil.
3.3.4 Clapper: Perhatikan akurasi clapper.
3.3.5 Eksposur: Aturan eksposur: 7 hingga 9 kisi memiliki sisa lem.
3.3.6 Pengembangan: Tekanan: 20 ~ 35psi, Kecepatan: 2.0 ~ 2.6m / mnt

Setiap operator harus berhati-hati untuk menghindari goresan pada film pelindung dan substrat aluminium.



3.4 Inspeksi
3.4.1 Permukaan sirkuit harus memeriksa setiap konten sesuai dengan persyaratan MI.

3.4.2 Permukaan dasar aluminium juga harus diperiksa.Film kering pada permukaan dasar aluminium tidak boleh memiliki film yang jatuh dan rusak.



3.5 Etsa
3.5.1 Karena dasar tembaga umumnya 4OZ, akan ada beberapa kesulitan selama etsa.Papan pertama harus disetujui oleh mandor sebelum dapat digunakan sebagai papan.Pemeriksaan spot pada lebar garis dan celah garis harus diperkuat di papan.Lebar garis harus diperiksa setiap papan 10PNL dan dicatat.
3.5.2 Parameter yang direkomendasikan: Kecepatan: 7 ~ 11dm / menit Tekanan: 2.5kg / cm2
Berat jenis: 25Be Suhu: 55 ° C
(Parameter di atas hanya untuk referensi, tergantung pada hasil pengujian)

3.5.3 Saat melepas film, perhatikan kontrol waktu antara 4 ~ 6 menit, karena aluminium dan NaOH akan bereaksi, tetapi juga harus memastikan bahwa film bersih, dan film tidak boleh memanas selama film.Setelah papan tanpa film pelindung pada permukaan aluminium diangkat dari cairan pelepas film, jika papan tidak dapat bertahan tepat waktu, cairan pelepas film di piring perlu dicuci dengan air untuk mencegah cairan alkali menggigit permukaan aluminium .

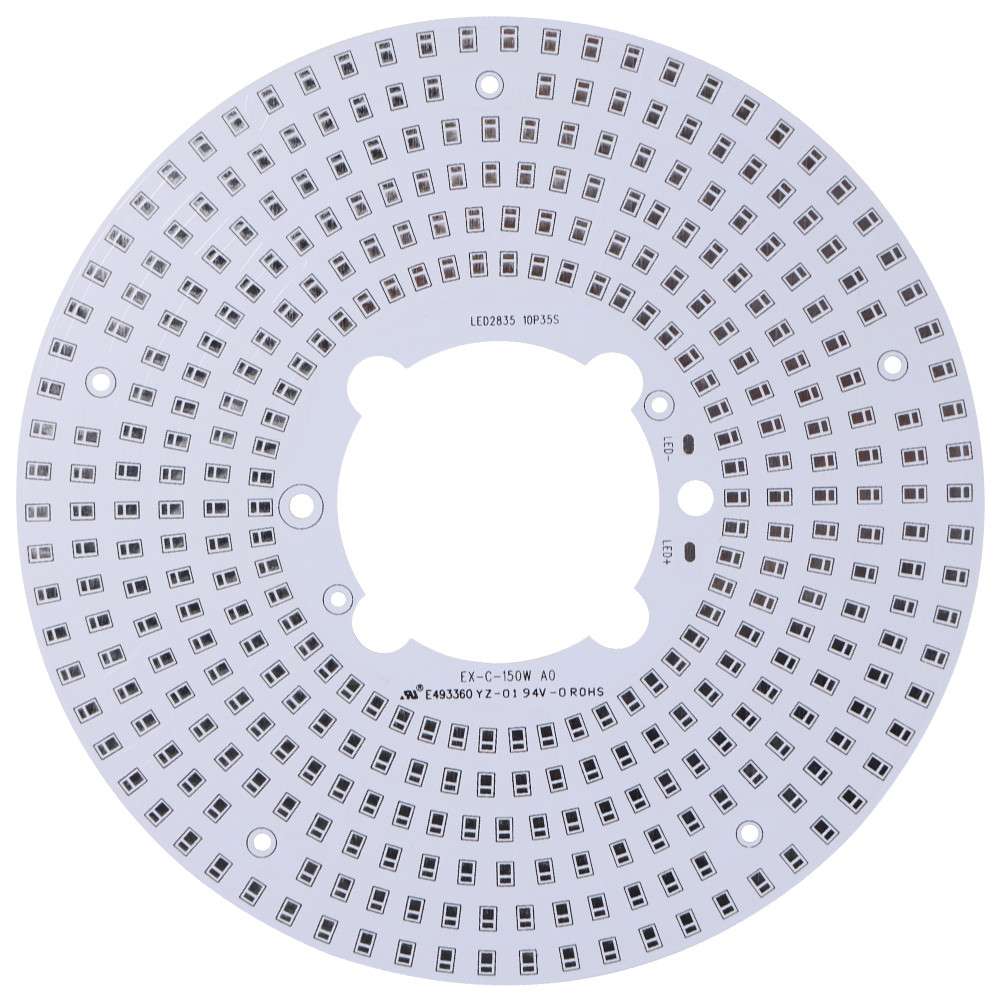

Aluminium OEM Tebal 0.2mm 4mm 94v0 PCB Untuk Lampu Darurat 0

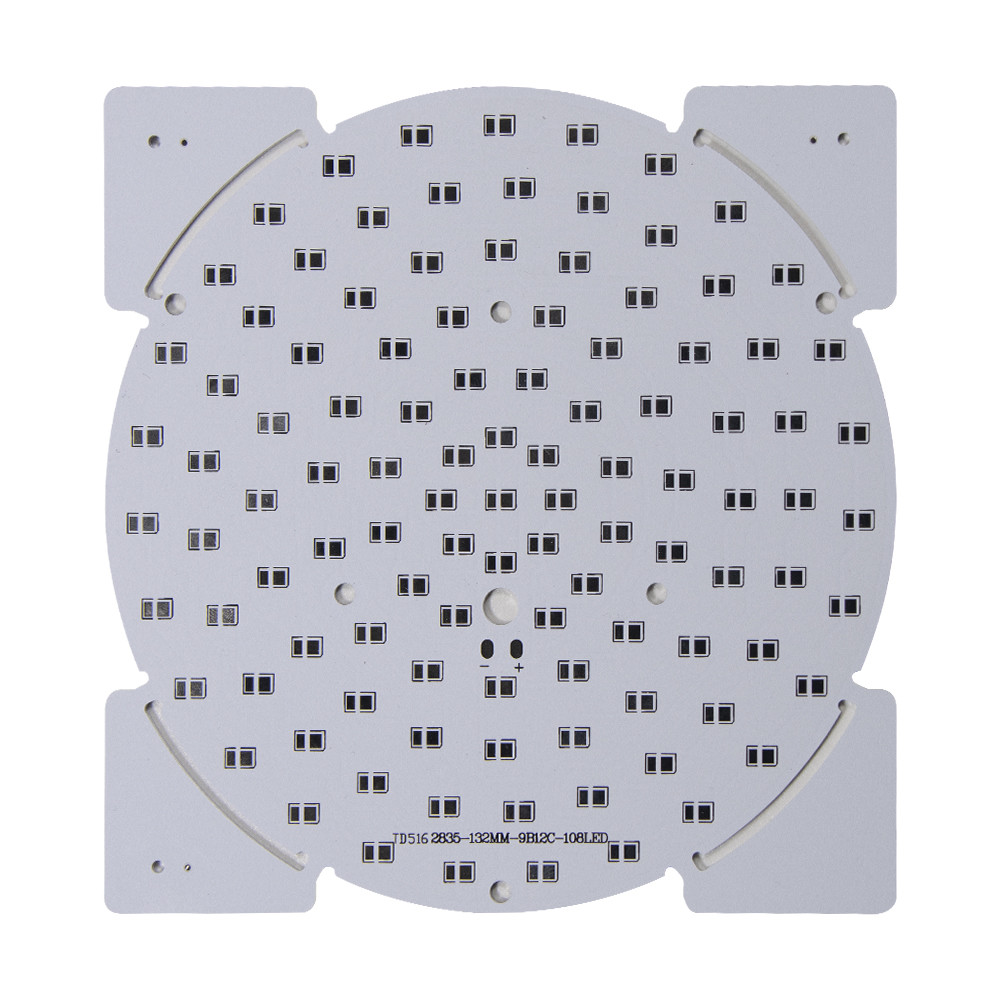

Aluminium OEM Tebal 0.2mm 4mm 94v0 PCB Untuk Lampu Darurat 1
