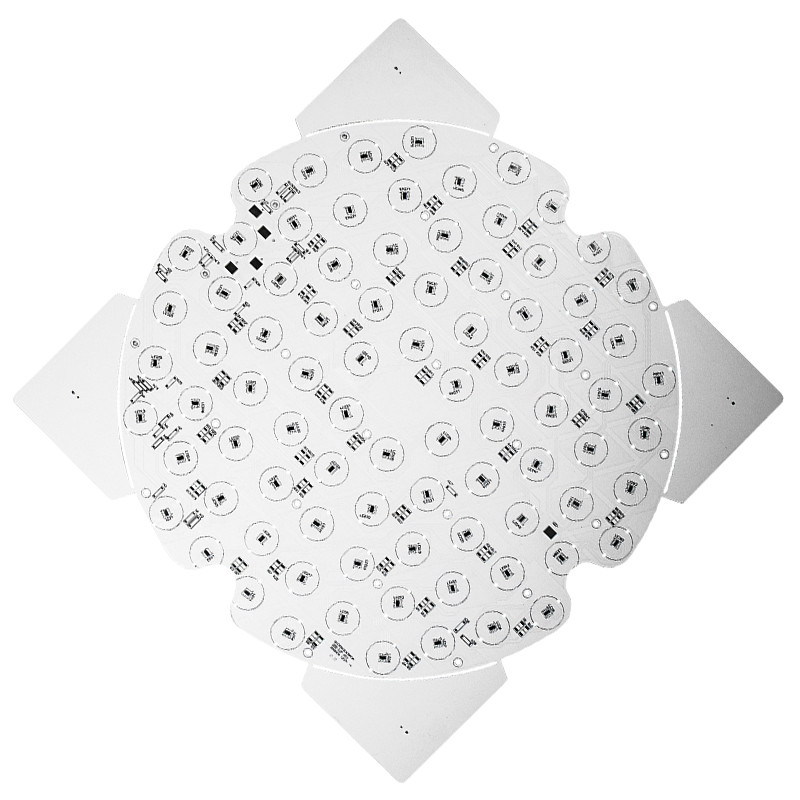

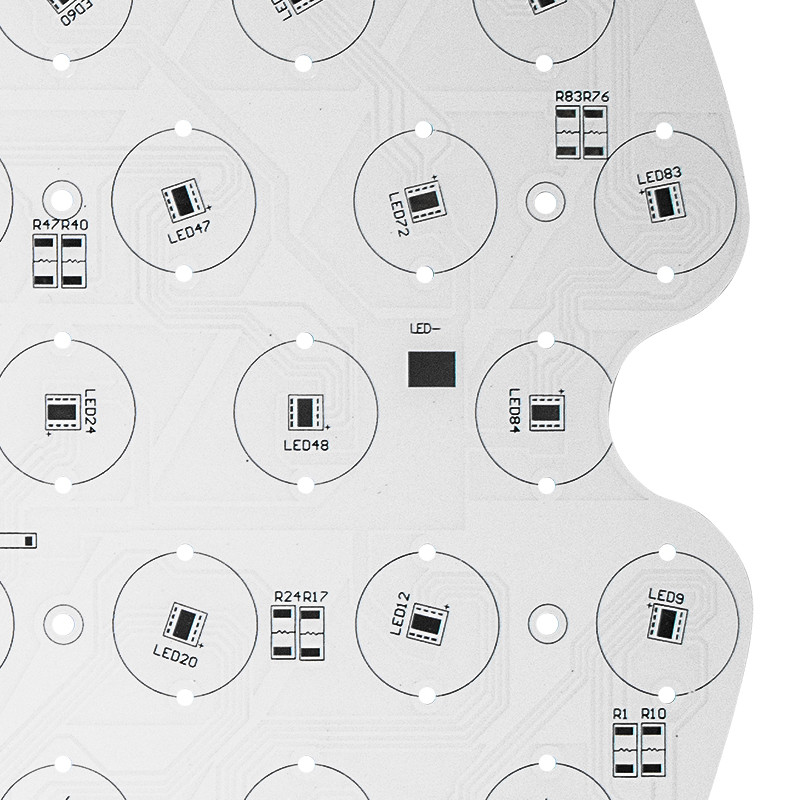

Aluminium Round Shape HASL Dua Sisi LED PCB Solder Putih Masker
Topeng Solder Putih Dan Produsen Papan PCB Aluminium Bentuk Bulat
Tidak. |
Barang |
Produksi massal |
Prototipe |
1 |
Lapisan |
1-8 Lapisan |
1-36 Lapisan |
2 |
Maks.Ukuran Panel: |
600*770mm(23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
3 |
Ketebalan Papan Maks. |
8.5mm |
8.5mm |
4 |
min.Ketebalan papan |
2L: 0.3mm, |
2L: 0,2mm, |
5 |
Jarak Minimum Lapisan Dalam |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Lebar garis min |
0,075mm (3/3 juta) |
0,075mm (3/3 juta) |
7 |
Ruang Min Line |
0,075mm (3/3 juta) |
0,075mm (3/3 juta) |
8 |
Ukuran Lubang Min. |
0.15mm(6mil) |
0.15mm(6mil) |
9 |
Ketebalan lubang berlapis min |
20um (0,8 juta) |
20um (0,8 juta) |
10 |
Ukuran lubang Min Blind / Terkubur |
0.1mm (4mil) |
0.1mm (1-8 lapisan) (4mil) |
11 |
PTH Dia.Toleransi |
±0,076mm (±3mil) |
±0,076mm (±3mil) |
12 |
Non PTH Dia.Toleransi |
±0,05mm (±2mil) |
±0,05mm (±2mil) |
13 |
Deviasi Posisi Lubang |
±0,05mm (±2mil) |
±0,05mm (±2mil) |
14 |
Kopi Berat |
4oz/140μm |
6oz/175μm |
15 |
Pitch Min S/M |
0.1mm (4 juta) |
0.1mm (4 juta) |
Kesulitan Pembuatan PCB Aluminium:
Proses pembuatan untuk hampir semua PCB aluminium pada dasarnya sama.Di sini kita akan membahas proses manufaktur utama, masalah dan solusinya.
Foil tembaga yang digunakan dalam PCB Aluminium cukup tebal.Namun, jika foil tembaga lebih dari 3-oz, etsa membutuhkan penyelesaian lebar.Jika tidak sesuai dengan permintaan desain, lebar jejak akan di luar toleransi setelah etsa.Itulah sebabnya kompensasi lebar jejak harus dirancang secara akurat.Faktor etsa perlu dikontrol selama proses pembuatan.
2: Pencetakan Masker Solder
Karena foil tembaga tebal, ada kesulitan dalam pencetakan topeng solder dari PCB aluminium.Hal ini karena;jika jejak tembaga terlalu tebal maka gambar yang tergores akan memiliki perbedaan besar antara papan dasar dan permukaan jejak dan pencetakan topeng solder akan cukup sulit.Oleh karena itu, pencetakan topeng solder dua kali lebih disukai digunakan.Minyak masker solder yang digunakan harus berkualitas baik dan dalam beberapa kasus, pengisian resin dilakukan terlebih dahulu dan kemudian masker solder
Proses manufaktur mekanis melibatkan pencetakan, pengeboran mekanis, dan skor-v, dll. Yang tersisa di internal via.Hal ini cenderung menurunkan kekuatan listrik.Oleh karena itu, pemotong penggilingan profesional dan pemotong penggilingan listrik harus digunakan untuk pembuatan produk dengan volume rendah.Parameter pengeboran harus disesuaikan untuk mencegah munculnya duri.Ini akan membantu manufaktur mekanik Anda.
FAQ:
Q1.Bagaimana dengan biaya Pengiriman?
A: Biaya pengiriman ditentukan oleh tujuan, berat, ukuran pengepakan barang.Beri tahu kami jika Anda membutuhkan kami untuk mengutip biaya pengiriman.
Q2: Apakah semua produk Anda disertifikasi dengan UL, ROHS dll?
A: Ya, kami bersertifikat ISO9001:2015, ISO14001:2015, IFA, UL, SGS, ROHS.
Q3: Bagaimana dengan kapasitas pasokan Anda?
A: Kapasitas pasokan kami sekitar 2000 meter persegi setiap hari.di mana ruang pabrik seluas 25.000 meter persegi kami menampung R&D, pemasaran, logistik, dan operasi pengadaan.
