1. Memotong laminasi

1. Proses pemotongan pembukaan material

2. Tujuan pemotongan

• Potong bahan masuk ukuran besar ke ukuran yang dibutuhkan untuk produksi

3. Tindakan pencegahan untuk memotong

Buka bagian pertama untuk memeriksa ukurannya

Cari goresan pada permukaan aluminium dan permukaan tembaga

Perhatikan delaminasi dan bagian depan papan

2. Pengeboran

1. Proses pengeboran

• Inspeksi pinning-drilling-board

2. Tujuan pengeboran

• Penempatan dan pengeboran pelat memberikan bantuan untuk proses produksi selanjutnya dan perakitan pelanggan

3. Tindakan pencegahan untuk pengeboran

Periksa jumlah lubang dan ukuran lubang

Hindari goresan pada lembaran

Periksa bagian depan permukaan aluminium dan penyimpangan posisi lubang

Periksa dan ganti mata bor tepat waktu

Pengeboran dibagi menjadi dua tahap: pertama, setelah pemotongan, bor lubang alat periferal;kedua, lubang alat bor di unit setelah topeng solder

3. Film kering / basah Berkembang

1. Proses pengembangan film kering / basah

• Grinding board-filming-exposure-development

2. Tujuan pengembangan film kering/basah

• Tunjukkan bagian-bagian yang diperlukan untuk membuat sirkuit pada lembaran

3. Tindakan pencegahan untuk pengembangan film kering/basah

Periksa apakah ada sirkuit terbuka setelah pengembangan

Periksa apakah ada penyimpangan dalam registrasi pengembangan untuk mencegah terjadinya kerusakan film kering

Perhatikan sirkuit yang rusak yang disebabkan oleh goresan pada permukaan papan

Pastikan tidak ada udara yang tersisa selama pemaparan untuk mencegah hasil yang buruk

Setelah terpapar, diam selama lebih dari 15 menit sebelum berkembang

4. Etsa asam / basa

1. Proses etsa asam / basa

• Inspeksi papan-pengeringan-penghapusan film etsa

2. Tujuan etsa asam/basa

• Setelah mencitrakan film kering/basah, simpan bagian sirkuit yang diperlukan dan lepaskan bagian berlebih selain sirkuit.Perhatikan korosi larutan etsa pada substrat aluminium selama etsa asam.

3. Tindakan pencegahan untuk etsa asam/basa

Perhatikan apakah etsanya tidak bersih, atau etsanya berlebihan

Perhatikan lebar garis dan ketipisan garis

Pastikan tidak ada oksidasi atau goresan pada permukaan tembaga

Lepaskan film kering untuk dibersihkan

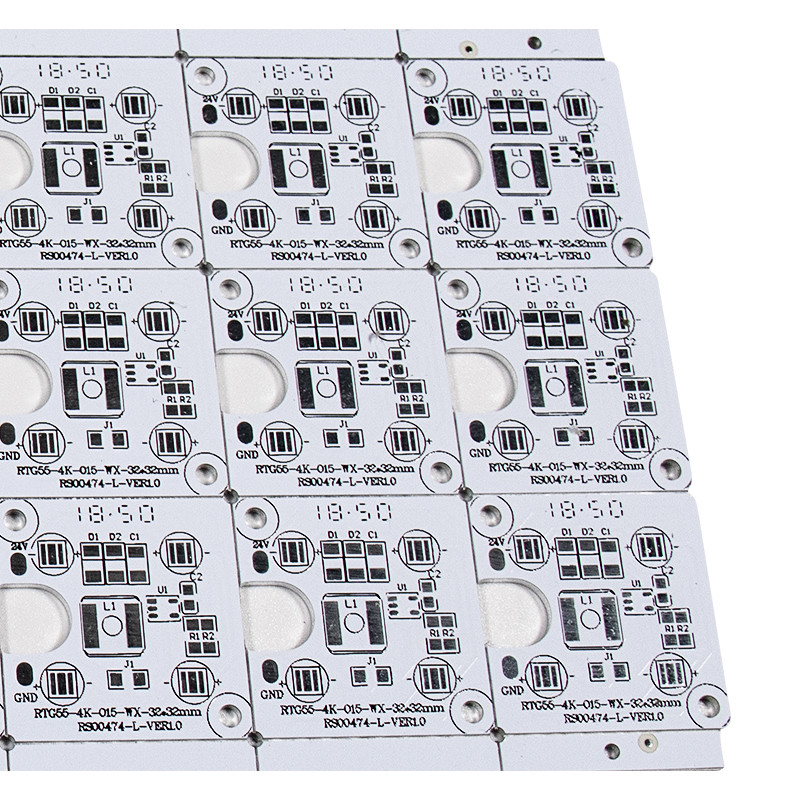

5. Masker solder layar sutra, karakter

1. Masker solder layar sutra dan proses karakter

• Karakter layar sutra-pra-panggang-paparan-pengembangan

2. Tujuan dari topeng dan karakter solder layar sutra
